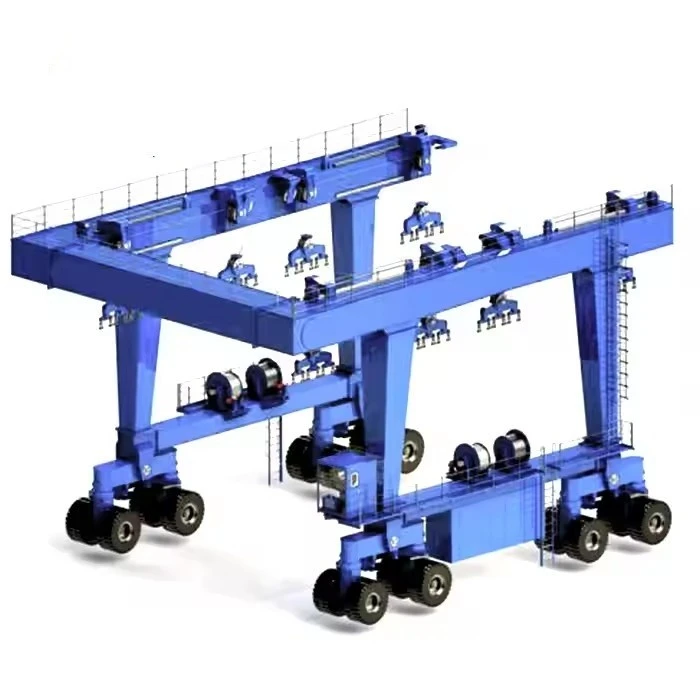

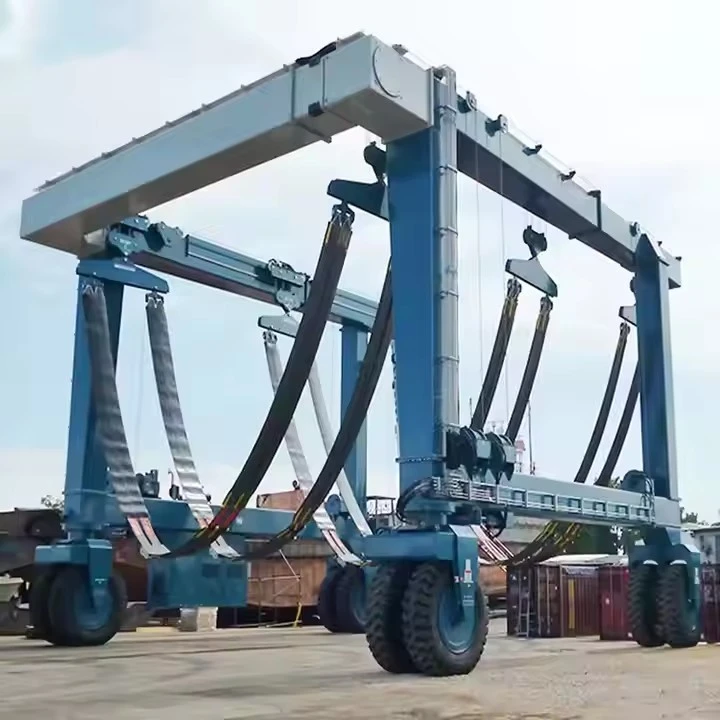

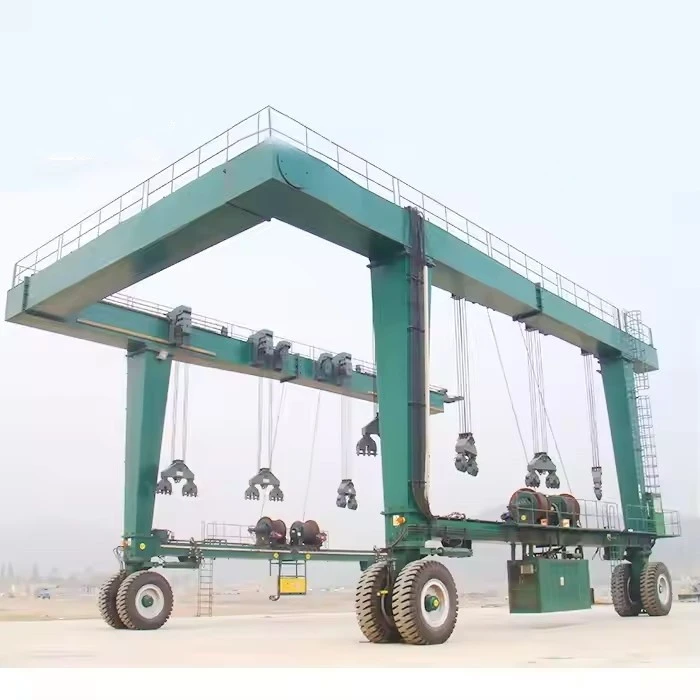

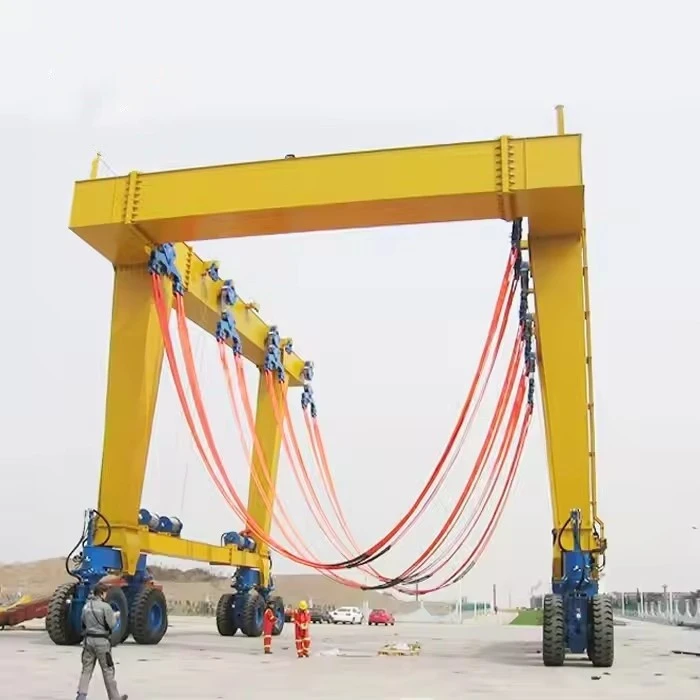

Kleine bootheffende portaalkraan

Kleine bootheffende portaalkranen zijn ideaal voor Marinas, reparatiewerkplaatsen en booteigenaren die een flexibele, betaalbare en veilige liftoplossing nodig hebben. Hun instelbaarheid, draagbaarheid en gebruiksgemak maken ze een voorkeurskeuze boven duurdere alternatieven zoals reisliften.



Belangrijke kenmerken van kleine bootheffende portaalkranen

Compact en draagbaar ontwerp

In tegenstelling tot grote industriële portemonnee kranen, zijn kleine bootgantries vaak lichtgewicht en kunnen wiel worden gemonteerd voor gemakkelijke verhuizing.

Sommige modellen zijn opvouwbaar of modulair voor opslag en transport.

Verstelbare span en hoogte

Ontworpen voor verschillende bootmaten, met verstelbare straalbreedtes en hefhoogtes.

Sommige modellen hebben telescopische of uitbreidbare boom voor flexibiliteit.

Handmatige of aangedreven werking

Kleinere versies kunnen handgecrankeerde lieren of elektrische takels gebruiken (meestal 1-10- ton capaciteit).

Grotere modellen kunnen gemotoriseerde trolleys bevatten voor soepelere werking.

Stevige constructie

Gemaakt van hoogwaardig staal of aluminium voor corrosieweerstand in mariene omgevingen.

Versterkte benen en stabiliserende stempelingen voorkomen dat tippen tijdens liften.

Veiligheidsfuncties

Laadbeperkers, anti-weg systemen en vergrendelingsmechanismen zorgen voor stabiliteit.

Sommige modellen omvattenspreidbarsOm het gewicht gelijkmatig te verdelen bij het optillen van rompen.



Vergelijking met andere oplossingen voor het heffen van mariene

Functie	Kleine bootstamkraan	Reislift	Vorkheftruck (marine)
Mobiliteit	Draagbaar, sommige wielen	Opgelost of op rail gemonteerd	Zeer mobiel
Capaciteit	1–20 ton	10 - 100+ ton	2-10 ton
Het beste voor	Kleine boten, doe -het -zelfwerven	Grote Marinas	Lichtgewicht boten
Kosten	Lager	Hoger	Gematigd



Liftcapaciteit 1 - 20 ton
Span (width) 3 - 12 meters (instelbaar)
Hoogtehoogte 3 - 10 meters
Werkklasse A 3- a5 (lichte tot middelgrote dienst)
Haisting Speed ​​0. 5 - 8 m\/min (variabele)
Hoofdstraaltype Single\/Double Ligder (Box-Type)
Voeding 220V\/380V 3- fase of handleiding
Besturingsmodus Hangbediening\/draadloze afstandsbediening
Takel type elektrische ketting takel\/draad touwtakel
Reisdrive handleiding duwen of gemotoriseerd
Corrosiebescherming Hot-dip ver gegalvaniseerd of verfverf op zee
Windweerstand tot Beaufort Scale 6 (voor buitengebruik)
Operationele temp -20 diploma tot +50 diploma







Een kleine bootheffende portaalkraan bestaat uit verschillende essentiële componenten die samenwerken om boten veilig op te tillen en te verplaatsen. Hieronder is een gedetailleerde uitsplitsing van elk deel:

1. Structurele componenten
A. Hoofdstraal (brugligger)
Functie: de horizontale straal die de breedte van de boot overspant, ter ondersteuning van het hefmechanisme.

Materiaal: meestal gemaakt van hoogwaardig staal of aluminium (voor lichtgewicht draagbaarheid).

Typen:

Balk met een vaste lengte (voor consistente bootgroottes).

Verstelbare\/telescopische balk (voor variërende bootbreedtes).



B. Steun benen (eindwagens)
Functie: verticale steunen die de hoofdstraal vasthouden en stabiliteit bieden.

Ontwerpfuncties:

Vaste hoogbenen (voor permanente installaties).

Verstelbare benen (voor verschillende hefvereisten).

Wiel gemonteerde benen (voor mobiliteit, vaak met vergrendelingscasters).





C. Basisframe (Runway System)
Functie: biedt een stabiele basis voor de kraan.

Opties:

Vaste rails (voor permanente installaties).

Wielbasis (voor draagbare bantries).

Outriggers (voor extra stabiliteit op ongelijke grond).





2. Mechanisme van tillen en hijsen
A. takelseenheid
Functie: het gemotoriseerde of handmatige apparaat dat de boot opheft.

Typen:

Elektrische kettinghift (gebruikelijk voor capaciteiten van 1-10 ton).

Draad touwtakel (voor zwaardere liften).

Handmatige handlier (voor lichtgewicht boten).



B. trolley -systeem
Functie: beweegt de takel langs de hoofdstraal voor precieze positionering.

Typen:

Handmatige push-trolley (budgetvriendelijk).

Gemotoriseerde trolley (voor soepelere operatie).

C. Til -riemen\/spreidbars tillen
Functie: verdeelt het gewicht gelijkmatig om rompschade te voorkomen.

Materialen:

Nylon Slings (voor lichtgewicht boten).

Stalen spreidingsbalken (voor zwaardere schepen).



3. Controle- en veiligheidssystemen
A. Configuratiescherm (voor elektrische modellen)
Functies:

Hanger controle (bedrade afstandsbediening).

Draadloze afstandsbediening (voor operatormobiliteit).

Variabele snelheidsregeling (voor precieze tillen).

.

B. Veiligheidsfuncties
Overbelastingsbegrenzer (voorkomt dat het gewicht van het gewicht overschrijdt).

Noodstopknop (stopt de werking onmiddellijk).

Anti-weg systeem (vermindert zwaaien tijdens liften).

Vergrendeling remmen (voorkomt onbedoelde beweging).

4. Optionele accessoires
Boot Cradles (voor veilige opslag op lange termijn).

Roterende haken (voor gemakkelijkere bootpositionering).

Corrosiebestendige coatings (voor zoutwateromgevingen).

LED -werklichten (voor nachtelijke operaties).

SCHETSEN



Hoofdtechnisch



Kleine bootheffende portaalkranen bieden een praktische en efficiënte oplossing voor het hanteren van kleine tot middelgrote schepen (meestal 1-20 ton). Deze kranen worden op grote schaal gebruikt in Marinas, Botyards en Waterfront-faciliteiten vanwege hun veelzijdigheid en kosteneffectiviteit. Hieronder staan ​​hun belangrijkste voordelen en toepassingen.



Voordelen van kleine bootheffende portaalkranen

1.. Draagbaarheid en compact ontwerp

✅ Makkelijk te verplaatsen:Veel modellen zijn voorzienwielen met wielenofmodulaire ontwerpen, het toestaan ​​van verhuizing indien nodig.
✅ Space-reddende:Ideaal voorstrakke ruimteswaar grote reisliften niet kunnen werken.

2. Kosteneffectieve oplossing

✅ Lagere investering:Betaalbaarder danReisliftenofzeevorkheftrucksvoor kleinschalige operaties.
✅ Minimale infrastructuur nodig:Vereist nietpermanente railsofDiepe funderingen.

3. Verstelbaar en aanpasbaar

✅ Variabele breedte:Sommige modellen hebbentelescopische balkenom verschillende bootgroottes te huisvesten.
✅ Hoogte -aanpassingen:Benen kunnen worden uitgebreidHogere liftenoflow-clearance gebieden.

4. Veilige en betrouwbare werking

✅ Stabiele tillen: SpreidbarsEnuitgebalanceerde stroppenvoorkom rompschade.
✅ Veiligheidsvoorzieningen:InclusiefBeveiliging van overbelasting, noodremmen en anti-weg controles.

5. veelzijdige stroomopties

✅ Handleiding (hand lier):Geschikt voor lichtgewicht boten (1-3 ton).
✅ Elektrische hijs:Beter voor frequent gebruik (tot 10-20 ton).



Toepassingen van kleine bootheffende portaalkranen

1. Bootonderhoud en reparatie

🛠️ Droogdocking:Tilt boten op voorRompreiniging, schilderen en reparaties.
🛠️ Motor- en propellerwerk:Biedt stabiele toegang voor mechanische onderhoud.

2. Marina & bootyard -operaties

⚓ Lanceren en ophalen:Beweegt boten tussenwater- en opbergrekken.
⚓ Winteropslag:Tilt boten opaanhangwagens of wiegjesvoor opslag buiten het seizoen.

3. Vissen en aquacultuur

🎣 Kleine vissersboten:Verwerkt schepen voorNetto reparaties en onderhoud van apparatuur.
🐟 Aquacultuurboerderijen:Liftenzwevende kooien en werkbotenvoor onderhoud.

4. Nood- en bergingse operaties

🚨 Bootherstel:OphalenCapsized of gestrande schepenin ondiep water.
🚨 Overstromingsredding:Gebruikt inramp -reactieom kleine boten snel te verplaatsen.

5. DIY & kleinschalige bootbouwers

🔧 Bootconstructie:Helpt inPositionering van rompenTijdens de montage.
🔧 Trailer laden:Helpt boten op te ladentransporttrailersveilig.



1. Ontwerp en engineering

Vereiste analyse

Begrijp de specificaties van de klant (laadcapaciteit, spanwijdte, hoogte, werkomgeving, enz.).

Bepaal operationele parameters: tillenhoogte, reissnelheid, werkfrequentie, enz.

Voorlopig ontwerp

Creëer conceptuele ontwerpen en 3D -modellen.

Kies materialen op basis van sterkte en omgevingscondities.

Gedetailleerde engineering

Ontwikkel gedetailleerde technische tekeningen (structurele componenten, mechanismen, elektrische systemen).

Stress- en vermoeidheidsanalyse uitvoeren om de veiligheid te waarborgen.

2. Materiaalverkoop

Bron van hoge kwaliteit materialen, waaronder:

Stalen platen en profielen voor structurele componenten.

Motoren, versnellingsbakken en andere mechanische onderdelen.

Elektrische systemen en besturingscomponenten.

Inspecteer materialen om de naleving van kwaliteitsnormen te waarborgen.

3. Fabricage

Fabricage van structurele componenten

Snijd, las en monteer de stalen structuren (hoofdligger, vrijdragende armen, benen, enz.).

Zorg voor precieze uitlijning en afmetingen.

Voer oppervlaktebehandeling uit (bijv. Schotstraal, schilderen) voor corrosiebescherming.

Mechanische assemblage

Monteer mechanische onderdelen (trolley, takel, wielen, enz.).

Installeer motoren, versnellingsbakken en aandrijfsystemen.

Elektrische montage

Installeer elektrische componenten (bedieningspanelen, kabels, sensoren).

Draad en verbind het systeem om functionaliteit te garanderen.

4. Kwaliteitsinspectie

Materiële inspectie

Controleer materiaalcertificering en uitvoertests (bijv. Tensiele tests).

Structurele inspectie

Inspecteer laskwaliteit (bijv. Ultrasone tests).

Zorg voor dimensionale nauwkeurigheid en oppervlakteafwerking.

Montage -inspectie

Controleer de uitlijning en functionaliteit van alle onderdelen (mechanisch en elektrisch).

Laadtest

Voer statische en dynamische laadtests uit om een ​​veilige werking te garanderen.

5. Fabrieksacceptatietests (vet)

Voer een uitgebreide proefrun uit, waaronder:

Volledige laad- en overbelastingstests.

Functionaliteit van alle veiligheidsapparaten (bijv. Limietschakelaars, noodremmen).

Gladde werking van trolley-, takel- en kraanreizen.

Documentresultaten en verkrijg de goedkeuring van de klant.

6. Demontage en verpakking

Demonteer de kraan in transportbare secties.

Pak componenten veilig in om schade tijdens het transport te voorkomen.

Label en bereid een verpakkingslijst voor op een efficiënte hermontage.

7. Transport

Lever de kraancomponenten naar de installatieplaats met behulp van geschikte transportmethoden.

8. Installatie en inbedrijfstelling

Ter plaatse montage

Structurele componenten en mechanische systemen assembleren.

Installeer elektrische systemen en bedieningspanelen.

Kalibratie en testen

Her kalibreer het kraansysteem voor locatiespecifieke omstandigheden.

Voer on-site laadtests uit om de prestaties te verifiëren.

9. Overdracht

Geef training aan het personeel van de klant op veilige werking en onderhoud.

Lever technische documentatie (gebruikershandleiding, onderhoudsgids, certificaten).

Verkrijg definitieve goedkeuring en acceptatie van de klant.

10. Ondersteuning na verkoop

Biedgarantieservices en onderhoudsondersteuning aan.

Zorg voor reserveonderdelen en technische assistentie indien nodig.

Workshop -weergave:

Het bedrijf heeft een intelligent apparatuurbeheerplatform geïnstalleerd en heeft 310 sets (sets) hanterings- en lasrobots geïnstalleerd. Na de voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het apparatuurnetwerkpercentage 95%bereiken. Er zijn 32 laslijnen in gebruik genomen, er zijn 50 gepland om te worden geïnstalleerd en het automatiseringspercentage van de gehele productlijn heeft 85%bereikt.
