Kraan

Mastcomponenten

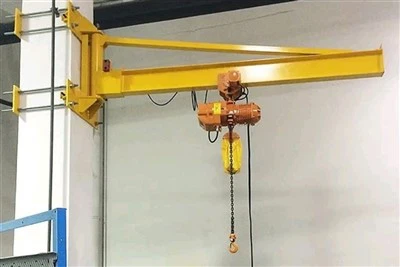

De mast is de verticale balk waarop de onderdelen van een zwenkkraan rusten. Ze zijn te vinden in de meeste zwenkkranen, met uitzondering van aan de muur gemonteerde, aan de muur gemonteerde, aan een kolom gemonteerde en aan het plafond gemonteerde kranen. De mast is gemaakt van hoogwaardig staal en is stevig bevestigd aan de vloer of muren van een gebouw. Ze hebben voldoende vrije ruimte om interferentie met andere processen te voorkomen, maar kunnen hoog genoeg zijn om te worden aangevuld voor bovenloopkranen of te worden gecoördineerd met andere werkzaamheden.

Zwenkkraan giek
De giek is het belangrijkste gewichtdragende deel van elk type zwenkkraan. Het strekt zich uit vanaf de mast, muur, plafond of kolom en is een horizontale balk die loodrecht op de vloer staat. Op de giek bevindt zich de takel die wordt gebruikt om de last op te tillen en te verplaatsen. Bij sommige versies van zwenkkranen is de giek de steun waarlangs een trolley beweegt terwijl deze een lading transporteert.

Hijsen in een kraan
De takel is het mechanisme dat aan de giek is bevestigd en het hijswerk voor een zwenkkraan doet. Het hefmedium en de krachtbron zijn de factoren die een takel definiëren. Er is een eindeloos aantal takels voor kraansystemen, waarbij elk type is ontworpen om aan de eisen van een toepassing te voldoen. Enkele soorten takels zijn ketting, staalkabel en hefboom of ratel. Een andere onderscheidende factor voor takels is hun krachtbron, die handmatig, elektrisch of pneumatisch kan zijn.

Kettingtakel
Kettingtakels gebruiken een metalen ketting als hefmedium waarbij de ketting door tandwielen wordt getrokken en in een opslagcontainer wordt geplaatst. Van de verschillende soorten takels zijn kettingtakels het populairst vanwege hun lage kosten en weinig onderhoud. Ze kunnen handmatig, elektrisch of pneumatisch worden aangedreven. Het nadeel van kettingtakels is hun lage capaciteit, waardoor het gebruik ervan beperkt wordt tot lichtere toepassingen.

Kraanwagen
De trolley is de gemotoriseerde methode om de takel horizontaal langs de boven- of onderkant van de giek te verplaatsen. Trolleys kunnen staalkabel- of kettingtakels vervoeren waaraan een haak is bevestigd. Ze zijn ontworpen om de gehele lengte van de giek te verplaatsen en worden onbeweeglijk gehouden terwijl de takel de last optilt. De organisatie van de kabelvoeding van een trolley wordt gecompleteerd door een festoensysteem dat bestaat uit een reeks trolley-achtige rollen of houders die de stroomkabels vasthouden en het pad van de trolley volgen.

Festoen systeem
Een festoensysteem transporteert kabels en stroom samen met de giek naar de trolley. Er zijn veel soorten festoensystemen die veiligheid en controle over stroomkabels bieden. Festoensystemen kunnen op wisselstroomrails, vierkante rails of I-balken rijden, wat het meest gebruikelijk is bij zwenkkranen. Ze beschermen kabels tegen slijtage en zorgen voor direct contact met onderdelen van een zwenkkraan. Festoensystemen worden vooral toegepast bij zwenkkranen met lange gieken en zware loopkatten.

Stroomvoorziening voor zwenkkranen
De stroomvoorziening voor een zwenkkraan kan elektrisch of pneumatisch zijn en heeft lucht- of stroomleidingen aan de bovenkant van de mast om de takel en de trolley aan te drijven, evenals de rotatie van de giek. Drukknopbedieningen worden gebruikt om de beweging van de kraan, de positionering van de takel met behulp van de trolley en de hefbeweging van de takel aan te drijven.

Rotatie stop
Rotatiestops zijn veiligheidsvoorzieningen die de rotatie van de kraan stoppen voordat deze tegen een ander apparaat of object botst. Deze zijn nodig als een zwenkkraan dicht bij een muur of kolom staat. Zwenkkraanstops zijn permanent aan de mast van een zwenkkraan gelast om de beweging ervan te beperken. Naast permanente rotatiestops zijn er verstelbare stops die kunnen worden geconfigureerd om de beweging van de kraan te beperken wanneer apparatuur in de buurt is.
