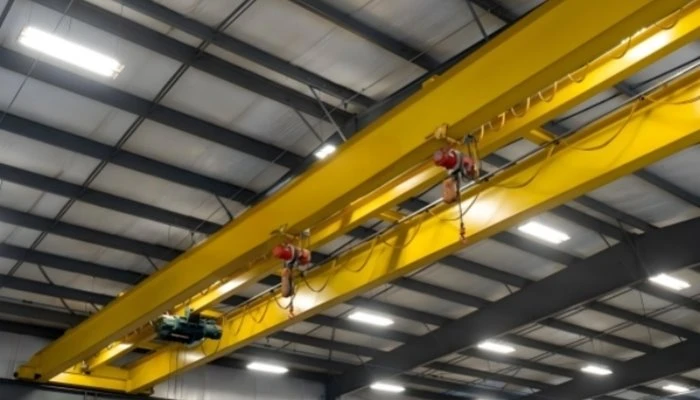

Frequentie veranderen en snelheid regelen Kraan



De Crane met veranderende frequentie en regelsnelheid is een moderne hijsoplossing die frequentieconversietechnologie integreert om nauwkeurige controle over de hef- en rijsnelheden mogelijk te maken. Dit geavanceerde kraantype is ontworpen voor verbeterde flexibiliteit, efficiëntie en veiligheid en past zich naadloos aan aan verschillende industriële toepassingen die variabele lastbehandeling en snelheidsaanpassingen vereisen.

De kraan maakt gebruik van frequentieregelaars (VFD's) om de snelheid van de motor te moduleren, waardoor een soepele acceleratie en vertraging mogelijk is. Deze technologie minimaliseert de mechanische belasting op kraancomponenten en biedt operators meer controle. Door de hef-, hijs- en rijsnelheden aan te passen, voldoet deze kraan aan diverse operationele eisen en worden de cyclustijden verkort. Deze functie is vooral nuttig voor taken die nauwkeurige positionering vereisen, omdat hierdoor een geleidelijke, gecontroleerde aanpak mogelijk is.

De frequentieregeling van de kraan met veranderende frequentie en regelsnelheid vermindert het risico op slingeren van de last, waardoor de veiligheid tijdens het hanteren van lasten wordt vergroot. Het maakt ook noodstops mogelijk met minimale lastschommelingen, waardoor het ideaal is voor omgevingen waar de veiligheid van werknemers prioriteit krijgt. Het gebruik van frequentieregeling vermindert het energieverbruik aanzienlijk, wat leidt tot lagere operationele kosten. Bovendien vermindert het de slijtage van mechanische componenten, waardoor de levensduur van de kraan wordt verlengd. Dankzij een soepele, voortdurende snelheidsverandering worden mechanische schokken en slijtage verminderd. Dit verlengt de levensduur van kraancomponenten, minimaliseert de onderhoudsbehoeften en optimaliseert de operationele kosten in de loop van de tijd.

4) De kraan met veranderende frequentie en regelsnelheid, uitgerust met geavanceerde frequentie- en snelheidsregeltechnologie, is een ideale oplossing voor industrieën die de handlingefficiëntie, energiebesparing en operationele veiligheid willen verbeteren.

Kerncomponenten: lager, versnellingsbak, motor, pomp

Plaats van herkomst: Henan, China

Garantie: 1 jaar

Gewicht (kg): 2000 kg

Video uitgaande inspectie: voorzien

Machinetestrapport: verstrekt

Uitvoering:dubbelstraal

Effectiviteit: hoog rendement

Bedrijfssnelheid: werking op hoge snelheid

Stabiliteit: anti-swingfunctie

Kleur: Optioneel

Stroombron: aangepaste 110V/220V/230V/380V/440V,

Overspanning: 7.5-31.5m





1. Grootlicht

1) De hoofdbalk van een kraan met veranderende frequentie en regelsnelheid is een cruciaal structureel en functioneel onderdeel van het raamwerk van de kraan, ontworpen om lasten te ondersteunen en te verdelen tijdens hijswerkzaamheden. Dit type kraan bevat doorgaans mechanismen die de hefsnelheid en bedieningsfrequentie aanpassen, waardoor een soepelere en nauwkeurigere controle over de bewegingen van de kraan mogelijk is.

De belangrijkste kenmerken van de hoofdbalk bij frequentie- en snelheidsgeregelde kranen zijn gemaakt van zeer sterke materialen zoals constructiestaal of versterkte composieten. Het is ontworpen om dynamische belastingen, trillingen en koppel te weerstaan ​​als gevolg van het hijsen van lasten en frequentieveranderingen. Bevat gemotoriseerde componenten die frequentieaanpassingen mogelijk maken, waardoor variabele snelheidsregeling mogelijk is. Ondersteunt katrollen, trolleys en andere dragende systemen die afhankelijk zijn van gereguleerde snelheid voor stabiliteit en precisie.

3) Het grootlicht is uitgerust met variabele frequentieaandrijvingen (VFD's) om de snelheid van de motor te regelen, waardoor operators de snelheid van de kraan kunnen aanpassen aan specifieke hijsvereisten. Deze regeling is van cruciaal belang voor het verminderen van slingeren, het verbeteren van de veiligheid en het verbeteren van de positionering van de last nauwkeurigheid, vooral bij zware of delicate ladingen. De mogelijkheid om de snelheid en frequentie te regelen minimaliseert de impact op structurele componenten, waardoor de levensduur van de kraan wordt verlengd. Het verlagen van de frequentie en snelheid tijdens delicate werkzaamheden vermindert de spanning op de hoofdbalk en andere kraanonderdelen, wat helpt bij het handhaven de structurele integriteit in de loop van de tijd. Door gebruik te maken van frequentieregeling om de operationele snelheid van de kraan aan te passen aan de belasting, besparen deze kranen energie, wat resulteert in kostenbesparingen en een milieuvriendelijke werking.



Hefsysteem

1) Motor: Een motor van een hefsysteem in een kraan met frequentie- en snelheidsregelende mogelijkheden is over het algemeen een Variable Frequency Drive (VFD)-systeem. Deze opstelling maakt nauwkeurige controle over de snelheid en het koppel van de kraanmotor mogelijk, wat de efficiëntie, veiligheid en flexibiliteit bij het heffen en verplaatsen van zware lasten verbetert.

2) Reductiemiddel: Het verloopstuk (versnellingsbak) in dit type kraan fungeert als een snelheidsregelmechanisme, waarbij het rotatievermogen van de motor wordt omgezet in het juiste koppel en de juiste snelheid voor het heffen en laten zakken van lasten. Wanneer het reductiemiddel wordt geïntegreerd in een kraansysteem met variabele frequentieaandrijving (VFD), werkt het samen met de motor en de besturingssystemen om nauwkeurige, soepele bewegingen en een grotere efficiëntie bij het hanteren van lasten te bieden.

Trommel: Het trommelhefsysteem met frequentieveranderende en snelheidsregulerende mogelijkheden voor een kraan verwijst over het algemeen naar een geavanceerd mechanisme dat is ontworpen om de hefcontrole en efficiëntie te verbeteren. Een aandrijving met variabele frequentie (VFD) of omvormer regelt de snelheid van de trommelmotor door de frequentie van de geleverde elektriciteit aan te passen. Hierdoor kan de kraan ladingen met variabele snelheid heffen en laten zakken, wat zorgt voor soepel starten en stoppen, waardoor de mechanische belasting op de kraan wordt verminderd en het verhogen van de energie-efficiëntie.

Staalkabel: Een staalkabel in een hijssysteem van een kraan met variabele frequentie en snelheidsregeling is een essentieel onderdeel dat de last hanteert en een soepele bediening van de kraan mogelijk maakt. In een dergelijke kraan wordt de staalkabel onderworpen aan variërende belastingen en snelheden, omdat de frequentieomvormer het motortoerental moduleert, wat kan leiden tot verschillende spanningsprofielen op de kabel. De belangrijkste aspecten zijn onder meer: ​​De staalkabels die in deze kranen worden gebruikt, zijn vaak gemaakt van hoogwaardig staal of andere legeringsmaterialen die zijn ontworpen om zware belastingen te weerstaan ​​en slijtage te weerstaan. De constructie van de kabel (stranding, aantal draden, kerntype) is gekozen om de flexibiliteit en het evenwicht in evenwicht te brengen. kracht.

Katrolblok: Het katrolblok in het hefsysteem van een kraan met variabele frequentie en snelheidsregeling is een cruciaal onderdeel dat is ontworpen om lasten efficiënt en nauwkeurig te beheren. Bij dergelijke kranen is het hefmechanisme voorzien van een motor met een variabele frequentieaandrijving (VFD) om de snelheid en frequentie van het hijsen te regelen, waardoor de werkzaamheden soepeler en energiezuiniger worden.

6) Hefinrichting: De hefinrichting van een frequentiegeregeld kraansysteem met variabele snelheid is een essentieel onderdeel van moderne kranen die worden gebruikt voor nauwkeurige en efficiënte hijswerkzaamheden. Het systeem is doorgaans ontworpen om zware lasten te ondersteunen en tegelijkertijd controle over de snelheid en positionering van de kraan mogelijk te maken.

3.Eindekoets

1) De eindwagen van een kraan met de mogelijkheid om de frequentie te veranderen en de snelheid te regelen is een essentieel onderdeel voor de nauwkeurige besturing en efficiënte bediening van bovenloop- en portaalkranen. De eindwagen is het deel van een kraan dat langs de kraanbaan of spoor. Het bestaat uit wielen, een motor en ondersteunende framecomponenten. Het zorgt er in wezen voor dat de kraanbrug langs de rails heen en weer kan bewegen.

2) Dit type eindwagen is voorzien van een frequentieomvormer, waardoor een variabele snelheidsregeling van de motoren mogelijk is. Door de frequentie van de motor aan te passen, kan de machinist de snelheid van de kraanbeweging soepel en nauwkeurig verhogen of verlagen. Het veranderen van de frequentie maakt soepel accelereren en vertragen mogelijk, waardoor het risico op schokken of plotseling starten en stoppen wordt verminderd, wat kan leiden tot slingeren van de last of slijtage aan kraanonderdelen. Een frequentieomvormer kan ook de energie-efficiëntie verbeteren door de motor op optimale snelheden te laten draaien, afhankelijk van de belasting , waardoor onnodig stroomverbruik wordt verminderd.

3) Samenvattend zorgt een eindwagen met veranderende frequentie- en snelheidsregulerende mogelijkheden voor soepeler, veiliger en efficiënter kraanwerk. Het optimaliseert het energieverbruik, minimaliseert het zwaaien van de last, vermindert mechanische slijtage en draagt ​​bij aan de algehele productiviteit en veiligheid.





4. Kraanloopmechanisme

1) Werkingsprincipe

Het rijmechanisme van een frequentiegeregelde, snelheidsregelende kraan werkt op basis van het principe van VFD-technologie (variabele frequentieaandrijving). Deze aanpak maakt nauwkeurige controle van de beweging van de kraan en snelheidsaanpassingen mogelijk door de frequentie en spanning te regelen die aan de rijmotoren van de kraan worden geleverd. Door de frequentie te veranderen, kan de VFD de snelheid van de AC-motor aanpassen, die het rijmechanisme van de kraan aandrijft. Lager frequenties verlagen de snelheid van de motor, en hogere frequenties verhogen deze. Snelheidsregeling wordt bereikt door de instelbare frequentie en spanningsuitgang van de VFD. Deze regeling zorgt voor een soepele acceleratie, vertraging en stabiele rijsnelheden.

2) Functies van het kraanbedieningsmechanisme

Snelheidsregeling: Het belangrijkste kenmerk van het frequentiegeregelde bedieningsmechanisme is de mogelijkheid om de snelheid van de motor te regelen met behulp van frequentieregelaars (VFD). Dit maakt een soepele acceleratie en vertraging mogelijk, waardoor een betere controle over de lading ontstaat en de mechanische spanningen op het kraansysteem worden verminderd.

Ladingsbehandeling: Door het motortoerental aan te passen, kan de machinist regelen hoe snel of langzaam de kraan de last optilt en laat zakken. Dit is vooral handig bij het hanteren van delicate of zware lasten, omdat het het risico op schommelingen van de last minimaliseert en de stabiliteit verbetert.

Energie-efficiëntie: Het gebruik van een frequentieomvormer maakt variabele snelheidsregeling mogelijk, waardoor de kraan energiezuiniger wordt door stroom te verbruiken die evenredig is aan de belasting en de bedrijfssnelheid.

Soepel starten/stoppen: Het systeem zorgt voor een zachte start en stop van het hefmechanisme van de kraan, waardoor slijtage aan mechanische onderdelen wordt verminderd en plotselinge schokken worden voorkomen die gevaarlijk of schadelijk kunnen zijn.

Veiligheidsvoorzieningen: Frequentieregeling zorgt ervoor dat de bewegingen van de kraan soepeler en voorspelbaarder zijn, wat de veiligheid vergroot. Het maakt ook specifieke geprogrammeerde limieten voor snelheid en laadvermogen mogelijk, waardoor de operationele veiligheid verder wordt verbeterd.

5. Trolley-reismechanisme

1) Structurele samenstelling

Trolleyframe: Het trolleyframe is doorgaans gemaakt van hoogwaardig staal, ontworpen om zware belastingen te weerstaan. Het houdt alle bewegende componenten vast en zorgt voor stijfheid en stabiliteit.

Geleiders of rails: Het frame van de trolley beweegt langs rails of een portaal, vaak gemonteerd op de bovenconstructie van de kraan. Deze rails zijn nauwkeurig uitgelijnd om een ​​soepele beweging te garanderen.

AC/DC-motoren: Er worden motoren met variabele snelheidsregeling (meestal via een frequentieregelaar of VFD) gebruikt. De frequentie van de motor kan worden aangepast om de snelheid van de trolley te regelen. Wisselstroommotoren worden vaker gebruikt, maar voor specifieke toepassingen kunnen ook gelijkstroommotoren worden gebruikt.

Variabele frequentieaandrijving (VFD): Dit is het belangrijkste element voor het regelen van de snelheid. Door de frequentie te wijzigen die aan de motor wordt geleverd, past de VFD de motorsnelheid soepel aan, waardoor nauwkeurige controle over de beweging van de trolley mogelijk is.

Reductiemiddelen/versnellingsbakken: versnellingsbakken worden gebruikt om het motortoerental te verlagen en het koppel over te brengen naar de wielen of trommels die de trolley aandrijven. De overbrengingsverhoudingen worden geselecteerd op basis van de belasting- en snelheidsvereisten.

Wielen: De trolley is voorzien van wielen die op de bovenrails rijden. Deze wielen zijn op assen gemonteerd en zijn ontworpen om zowel de belasting als de dynamische krachten tijdens het rijden aan te kunnen.

Vrachtwagens: Het wielstel (ook wel vrachtwagen genoemd) is het geheel van wielen, lagers en steunen waarmee de trolley over zijn baan kan bewegen.

2) Functie van het bedieningsmechanisme van de trolley

Nauwkeurige snelheidsregeling: De primaire functie van het bedieningsmechanisme van de trolley is het mogelijk maken van nauwkeurige controle van de snelheid waarmee de trolley langs de kraanbaan beweegt. Met behulp van een Variable Frequency Drive (VFD) kan de snelheid van de trolley continu en soepel worden aangepast, op basis van de vereiste belasting of operationele omstandigheden. De VFD past de frequentie en spanning aan die aan de motor worden geleverd, waardoor de snelheid efficiënt wordt gewijzigd.

Snelheidsregeling: De kraan werkt onder variërende belastingsomstandigheden, en de mogelijkheid om de snelheid te regelen op basis van het gewicht of de aard van de vervoerde lading is belangrijk. Met het VFD-systeem kan de snelheid van de trolley eenvoudig worden aangepast als reactie op deze omstandigheden, waardoor een soepele werking wordt gegarandeerd.

Energie-efficiëntie: Door een VFD te gebruiken om de trolleymotor te besturen, kan het energieverbruik worden geoptimaliseerd. De motor verbruikt slechts zoveel energie als nodig is voor de vereiste snelheid, waardoor het vermogensverlies bij werking op lagere snelheden wordt verminderd. Dit leidt tot een betere energie-efficiëntie, vooral bij processen met frequente starts, stops en snelheidsveranderingen.

Soepele start en stop: een op VFD gebaseerd systeem zorgt voor een zachte start en stop van de trolley, waardoor de mechanische belasting op de onderdelen van de kraan wordt geminimaliseerd. Dit voorkomt schokkende bewegingen en plotselinge krachten die de kraan of lading zouden kunnen beschadigen, waardoor soepeler en veiliger werken wordt gegarandeerd.

Lastcontrole: het mechanisme biedt betere controle over de last, vooral bij het heffen of laten zakken ervan. Door de snelheid van de trolley in realtime aan te passen, kan de machinist de beweging van de last effectiever beheren, waardoor precisie wordt gegarandeerd tijdens kritieke hef- en positioneringstaken.

Veiligheid: De VFD helpt de veiligheid van de kraan te vergroten door plotselinge bewegingen of buitensporige snelheden te voorkomen die een risico kunnen vormen voor de kraan, de machinist of de lading. Door de snelheid in realtime te regelen, verkleint het systeem de kans op ongelukken of schade.

Verbeterde precisie en positionering: Wanneer de kraan de last met hoge nauwkeurigheid moet positioneren, helpen de snelheidsregelingsmogelijkheden van het trolleybedieningsmechanisme deze met grotere precisie te positioneren. Het systeem stelt de machinist in staat om op specifieke punten tijdens het werk de snelheid te vertragen of aan te passen, zodat de lading nauwkeurig wordt geplaatst zonder dat deze doorschiet of slipt.

Afstandsbediening en automatische bediening: In moderne systemen kan het wagenbedieningsmechanisme worden gekoppeld aan automatiserings- of afstandsbedieningssystemen, waardoor een volledig geautomatiseerde bediening of bediening op afstand mogelijk is.

6. Kraanwiel

1) Functie van wielen: Het kraanwiel in de context van een kraan met veranderende frequentie en regelsnelheid verwijst doorgaans naar een onderdeel van het mechanische systeem van de kraan dat betrokken is bij de beweging en controle van de lading van de kraan. Bij dergelijke kranen kunnen de bedieningsfrequentie en de snelheid van de kraan worden aangepast om de prestaties te optimaliseren, de veiligheid te vergroten en een nauwkeurigere bediening te bieden. Het kraanwiel in dergelijke systemen maakt doorgaans deel uit van het mechanisme dat de kraan langs een spoor beweegt of de beweging van de takel regelt. Bij kranen met instelbare snelheid moeten de wielen in staat zijn om variërende operationele belastingen en snelheden aan te kunnen zonder prestatieverlies. .

2) Bij moderne kranen, vooral die met aandrijvingen met variabele snelheid, wordt de beweging van het kraanwiel (bijvoorbeeld hijsen, rijden) bestuurd door een Variable Frequency Drive (VFD). De VFD past de frequentie van de stroomtoevoer naar de kraanmotor aan, waardoor de snelheid van de kraanwielen en de last wordt geregeld. VFD zorgt voor een soepele versnelling en vertraging van de kraan, waardoor mechanische belasting wordt voorkomen en de energie-efficiëntie wordt verbeterd.

3) Kranen die zijn uitgerust met systemen om de snelheid te regelen, kunnen hun werking aanpassen op basis van de belasting, locatie of taak. Dit wordt bereikt door de spanning en frequentie aan te passen die aan de motor worden geleverd, wat een directe invloed heeft op de rotatiesnelheid van het kraanwiel. De snelheidsregeling zorgt ervoor dat de kraan veilig werkt, vooral bij het hanteren van zware lasten of het werken in delicate omgevingen.

7. Kraanhaak

1) Een kraanhaak met veranderende frequentie en regelsnelheid verwijst naar een kraansysteem dat is ontworpen met geavanceerde besturingsmechanismen voor het heffen en laten zakken van lasten met verschillende snelheden, vaak met behulp van frequentieaandrijvingen of frequentieregelaars (VFD's).

2) Variabele frequentieaandrijving (VFD): VFD's worden in kranen gebruikt om de snelheid van motoren te regelen door de frequentie van de elektrische stroom die eraan wordt geleverd aan te passen. Hierdoor kan de kraanhaak met verschillende snelheden bewegen, waardoor de precisie wordt verbeterd en de mechanische belasting op het systeem wordt verminderd. Door de frequentieverandering kan de kraanhaak de hefsnelheid aanpassen op basis van het gewicht van de last, de bewegingsvereiste van de last of het commando van de machinist. De snelheid van de kraanhaak wordt geregeld via een zacht start- en stopmechanisme, dat zorgt voor een geleidelijke toename of afname van de snelheid in plaats van een abrupte beweging. Dit vermindert het risico op schokken of beschadiging van de lading of kraanonderdelen.

Motor

Een motor voor een kraan die de frequentie kan veranderen en de snelheid kan regelen, maakt doorgaans gebruik van een Variable Frequency Drive (VFD) -systeem. Dit systeem maakt nauwkeurige controle over het toerental en koppel van de motor mogelijk door de frequentie van het aan de motor geleverde vermogen aan te passen.

2) Werkingsprincipe van de motor: De VFD verandert de voedingsfrequentie naar de motor, waardoor de snelheid van de motor verandert. Lagere frequenties vertragen de motor, terwijl hogere frequenties deze versnellen. Dit is cruciaal voor kranen, waar soepel en gecontroleerd heffen en dalen nodig is.

3) De voordelen van de motor: Zorgt voor soepele en nauwkeurige controle over kraanwerkzaamheden, waardoor schokken en trillingen worden verminderd. VFD's kunnen het energieverbruik verminderen door het motortoerental aan te passen aan de vraag. Door de versnelling en vertraging te regelen, vermindert de VFD de mechanische belasting, waardoor de levensduur wordt verlengd zowel de motor als de kraan. Zacht starten en stoppen, samen met snelheidsregeling, helpen bij het verminderen van ongevallen, vooral in omgevingen met beperkte ruimte.

.

Geluids- en lichtalarmsysteem en eindschakelaar

1) Geluids- en lichtalarmsysteem

Een geluids- en lichtalarmsysteem voor een kraan met veranderende frequentie en regelsnelheid wordt doorgaans gebruikt om veiligheidswaarschuwingen en waarschuwingen te geven tijdens kraanwerkzaamheden. Deze systemen zijn van cruciaal belang bij het waarschuwen van operators en personeel in de omgeving voor verschillende omstandigheden, zoals veranderende operationele modi, snelheidsaanpassingen of potentiële gevaren. Gevaarwaarschuwing: Wanneer de kraan op het punt staat het werk te beginnen of te beëindigen, zendt het systeem geluids- en lichtsignalen uit om het omringende personeel te waarschuwen.

Een geluidsalarm dient als een hoorbare waarschuwing om het personeel te waarschuwen wanneer de kraan met verschillende snelheden werkt, of wanneer deze in specifieke fases komt, zoals het heffen, laten zakken of verplaatsen van lasten.

De frequentie van het geluid kan worden gevarieerd om verschillende toestanden aan te geven. De frequentie van het alarmgeluid kan veranderen afhankelijk van factoren zoals kraansnelheid of belastingsomstandigheden. Er kan bijvoorbeeld een hogere frequentie worden gebruikt wanneer de kraan met een hogere snelheid werkt, en een lagere frequentie voor lagere snelheden. Hierdoor kunnen werknemers de operationele modus van de kraan alleen aan het geluid herkennen. Het geluidspatroon kan zich aanpassen aan de operationele snelheid van de kraan. Als de kraan versnelt of vertraagt, kan het geluid van intensiteit of toonhoogte veranderen.

2) Eindschakelaar

Een lichtalarm geeft een visuele waarschuwing als aanvulling op het geluid, zodat het personeel in de omgeving het alarm kan zien, zelfs als ze het niet duidelijk kunnen horen. Het kan worden gebruikt in combinatie met een geluidsalarm of onafhankelijk, afhankelijk van de omgeving (zoals luidruchtige industriële gebieden). Het lichtalarm kan van kleur veranderen en met verschillende snelheden knipperen om verschillende omstandigheden aan te geven. De snelheid waarmee het licht knippert kan variëren aangepast op basis van kraansnelheid of specifieke operationele omstandigheden.

10. Veiligheidsvoorzieningen

Overbelastingsbeveiliging: voorkomt dat de kraan meer dan zijn nominale last optilt. Een overbelastingssensor of lastcel meet het gewicht dat wordt gehesen en kan een automatische uitschakeling activeren als de last een vooraf gedefinieerde drempel overschrijdt. Bij sommige systemen vindt er een frequentieaanpassing of snelheidsreductie plaats wanneer de belasting te zwaar is.

Snelheidsbegrenzers: zorgen ervoor dat de kraan binnen veilige snelheidslimieten werkt. Met behulp van de VFD of snelheidsregelaar kan de snelheid van de kraan worden aangepast om binnen gespecificeerde limieten te blijven voor verschillende werkzaamheden (heffen, dalen, verplaatsen, enz.). Als de snelheid de veilige limieten overschrijdt, kan het systeem de beweging automatisch verminderen of stoppen.

Frequentiebewakingssysteem: bewaakt en regelt de frequentie van de motor om een ​​veilige werking te garanderen. VFD-systemen regelen de snelheid door de frequentie van het aan de motor geleverde vermogen aan te passen. Een geïntegreerd bewakingssysteem kan ervoor zorgen dat de frequentie van de motor de veilige bedrijfslimieten niet overschrijdt.

Noodstop (E-Stop): Biedt een snelle manier om de kraan te stoppen in geval van nood. Op verschillende toegankelijke locaties op de kraan is een noodstopknop geplaatst. Wanneer u hierop drukt, wordt de stroom naar de kraan onmiddellijk uitgeschakeld, waardoor alle bewegingen worden stopgezet. Dit is van cruciaal belang om ongevallen tijdens onvoorziene omstandigheden te voorkomen.

Eindschakelaars: Voorkomt oververplaatsing van kraancomponenten. Aan de uiteinden van de rijpaden van de kraan (bijv. takel, loopkat, brug) zijn eindschakelaars geïnstalleerd. Deze schakelaars zorgen ervoor dat de kraan de gedefinieerde limieten niet overschrijdt om schade aan de structuur of uitval van het aandrijfsysteem te voorkomen.

Remsysteem: Zorgt ervoor dat de kraan veilig en snel stopt wanneer dat nodig is. Remsystemen omvatten dynamische, regeneratieve of mechanische remmen die in werking treden wanneer de snelheid moet worden verlaagd of wanneer een noodstop wordt geactiveerd. Bij frequentiegeregelde kranen kan het aandrijfsysteem ook regeneratief remmen toepassen om de kraan te helpen vertragen.

Besturingssysteemvergrendelingen: Zorgt ervoor dat de kraan alleen onder veilige omstandigheden kan werken. Vergrendelingen voorkomen bepaalde kraanbewegingen als niet aan de veiligheidsvoorwaarden wordt voldaan. Het kan bijvoorbeeld voorkomen dat de kraan niet beweegt als de haak niet goed is geladen, of als er een storing wordt gedetecteerd in de stroom- of besturingssystemen.

Temperatuurbewaking: Voorkomt oververhitting van kraancomponenten. Sensoren meten de temperatuur van kritische componenten, zoals de motor of VFD. Als de temperatuur de veilige drempel overschrijdt, kan de kraan automatisch de snelheid verlagen of uitschakelen om schade te voorkomen.

Stroom- en spanningsbeveiliging: beschermt tegen elektrische storingen. Bewakingssystemen controleren de spanning en stroom die aan de kraan worden geleverd. Als er een afwijking is buiten het veilige bereik (bijvoorbeeld spanningspieken of -dalingen), wordt het systeem uitgeschakeld of wordt de frequentie en snelheid aangepast om het elektrische systeem tegen schade te beschermen.

Windsnelheidsindicator

Doel: Zorgt ervoor dat kraanbediening veilig is in buitenomgevingen.

Hoe het werkt: Bij buitenkranen bewaakt een windsnelheidsindicator de omgevingsomstandigheden. Als de windsnelheid een drempel overschrijdt, kan de kraan automatisch worden uitgeschakeld of beperkt in beweging om ongelukken veroorzaakt door door de wind veroorzaakte slingerbewegingen te voorkomen.

Crane Movement Monitoring System: Biedt realtime monitoring van kraanbewegingen. Een systeem dat de positie en snelheid van verschillende kraancomponenten bewaakt. Dit systeem kan de machinist waarschuwen als er sprake is van een afwijking in de bediening, zoals een te hoge snelheid of een onjuist traject.

Load Sway Control System: Vermindert de effecten van het zwaaien van de lading op de stabiliteit van de kraan. Het systeem maakt gebruik van sensoren en de VFD om de bewegingen van de kraan aan te passen, waardoor de door de lading veroorzaakte slingering wordt verminderd. Dit is vooral handig bij grote of hangende lasten.

Antibotsingssysteem: voorkomt dat kranen in botsing komen met objecten of andere kranen. Antibotsingssensoren, zoals radar-, ultrasone of lasersensoren, worden gebruikt om obstakels op het pad van de kraan te detecteren. Als er een obstakel wordt gedetecteerd, stopt de kraan of verandert hij van richting om een ​​botsing te voorkomen.

11.Besturingsmodus

Variabele frequentieaandrijving (VFD): Een VFD past de frequentie aan van de elektrische stroom die aan de motor wordt geleverd. De VFD zet de binnenkomende wisselstroom om in gelijkstroom en keert deze vervolgens met een variabele frequentie terug naar wisselstroom. De snelheid van de kraanmotor neemt toe of af op basis van de frequentie-instelling.

Controlemodi: In deze modus wordt de snelheid van de kraan ingesteld op basis van de frequentie-invoer, zonder feedback. Het is eenvoudiger maar minder nauwkeurig. Closed-loop-besturing maakt gebruik van sensoren om de prestaties van de kraan te monitoren (bijvoorbeeld lastgewicht, snelheid) en past de frequentie automatisch aan om de gewenste snelheid of koppel te behouden.

Snelheidsregeling in kranen: De snelheid van de hijsmotor kan worden geregeld met behulp van een VFD, die de snelheid aanpast op basis van de belastingsomstandigheden. Net als bij hijsen kan de rijsnelheid van de kraan (bijvoorbeeld beweging langs de rails) worden geregeld door de frequentie te variëren die aan de rijmotor wordt geleverd. Voor de horizontale beweging van de kraan zorgt frequentieregeling voor een soepele en efficiënte beweging, waardoor plotselinge schokken worden verminderd en het verbeteren van de veiligheid.

Geavanceerde functies in de kraansnelheidsregeling: De instellingen voor op- en aflopen maken geleidelijke verhogingen of verlagingen van de snelheid mogelijk, waardoor plotselinge starts en stops worden voorkomen die de kraan of lading kunnen beschadigen. Sommige systemen maken nauwkeurige koppelregeling mogelijk, waardoor de kraan optimaal werkt onder verschillende belastingsomstandigheden zonder de motor te overbelasten. Bij sommige geavanceerde systemen kan, wanneer de kraan met een last daalt, overtollige energie worden teruggevoerd naar de stroomvoorziening, waardoor de energie-efficiëntie wordt verbeterd.

Snelheidsregeling met behulp van een PLC (Programmable Logic Controller): Kranen zijn vaak geïntegreerd met een PLC-systeem dat samenwerkt met de VFD om meer geavanceerde besturingsstrategieën te bieden, zoals belastingdetectie, foutdetectie en aangepaste snelheidsprofielen voor verschillende bewerkingen. De PLC kan dynamisch aanpassen kraansnelheid afhankelijk van realtime gegevens, zoals gewicht of positie.

Veiligheidsvoorzieningen: Het systeem kan overmatige snelheid of koppel voorkomen die tot schade aan de kraan of de lading kunnen leiden. Een op VFD gebaseerd systeem kan snel worden stopgezet om de kraan te stoppen als zich een noodsituatie voordoet.







12. Schets

























Belangrijkste technische







Verbeterde precisie en controle: Door de frequentie te veranderen en de snelheid te regelen, kunnen kraanwerkzaamheden nauwkeuriger zijn, vooral voor taken zoals het hijsen van delicate of zware lasten. De machinist kan de snelheid van de kraan aanpassen aan specifieke vereisten, waardoor het risico op slingeren of verschuiven van de last wordt verminderd. Het gebruik van aandrijvingen met variabele frequentie (VFD's) zorgt voor een soepelere acceleratie en vertraging, waardoor mechanische belasting en slijtage aan componenten zoals motoren, tandwielen en remmen worden verminderd.

Energie-efficiëntie: Door de snelheid van de kraan te regelen op basis van de belasting en taak, wordt minder energie verbruikt. Als u de kraan bijvoorbeeld op een lagere snelheid laat draaien bij het hanteren van lichtere lasten, wordt het energieverbruik verminderd in vergelijking met de hele tijd op volle snelheid draaien. Sommige geavanceerde systemen kunnen energie terug in het elektriciteitsnet regenereren wanneer de last wordt vertraagd of verlaagd, waardoor het totale elektriciteitsverbruik wordt verminderd.

Minder slijtage: Wanneer de kraan met een variabele snelheid werkt, worden de plotselinge schokken die optreden bij het starten of stoppen verminderd. Dit helpt bij het verlengen van de levensduur van de mechanische componenten van de kraan, zoals motoren, aandrijvingen en kabels. Soepelere bediening en minder mechanische belasting leiden tot minder onderhoudsbehoeften en lagere reparatiekosten op de lange termijn.

Verbeterde veiligheid: Geleidelijke snelheidsaanpassingen verminderen de kans op plotselinge schokken die de lading zouden kunnen destabiliseren, waardoor het risico op ongelukken wordt verlaagd. Een kraan met gereguleerde snelheid is gemakkelijker te hanteren voor machinisten, wat de vermoeidheid van de machinist kan verminderen en de veiligheid kan verbeteren.

Verhoogde productiviteit: Door de snelheid te regelen kunnen zwaardere lasten sneller worden verwerkt wanneer dat nodig is, waardoor de algehele productiviteit van de kraan toeneemt. De mogelijkheid om de snelheid aan te passen geeft meer flexibiliteit voor verschillende heftaken, waardoor de operationele efficiëntie wordt verbeterd.

Milieuvoordelen: Kranen die met gereguleerde snelheden werken, hebben de neiging minder geluid te genereren, vooral in stedelijke of geluidsgevoelige omgevingen, wat bijdraagt ​​aan een milieuvriendelijker bedrijf. De energiebesparingen door een lager energieverbruik en de mogelijkheid om energie te regenereren dragen bij aan om de totale ecologische voetafdruk van de kraan te verlagen.

Verbeterde handling van lasten: Het regelen van de snelheid kan helpen bij het nauwkeuriger positioneren van de last, vooral bij het werken in kleine ruimtes of met nauwkeurige plaatsingsvereisten. Door de snelheid aan te passen en de lastgewichten realtime te monitoren, is de kans kleiner dat de capaciteit van de kraan wordt overschreden, waardoor de veiligheid wordt verbeterd en schade aan het materieel wordt voorkomen.





Bouw: Hoogbouw bouwen: Kranen worden vaak gebruikt op bouwplaatsen om zware materialen zoals stalen balken, betonblokken en geprefabriceerde onderdelen voor de constructie van gebouwen en bruggen op te tillen. Kranen helpen bij de sloop door grote stukken puin of wrakstukken van de grond te tillen. gebouwen.

Scheepvaart en havens: Laden/lossen van containers: Kranen worden gebruikt voor het laden en lossen van containers van schepen, wat cruciaal is voor de internationale handel. Kranen verplaatsen ook bulkgoederen, zoals steenkool of graan, in havens.

Productie: Kranen worden in fabrieken gebruikt om zware componenten of onderdelen langs assemblagelijnen te transporteren. Kranen helpen bij het positioneren en installeren van zware machines in fabrieken en magazijnen.

Mijnbouw: In mijnen helpen kranen bij het transporteren van gewonnen mineralen of het verplaatsen van mijnbouwapparatuur. Kranen worden vaak gebruikt om boorapparatuur en materialen op offshore-platforms te verplaatsen.

Olie- en gasindustrie: Kranen worden gebruikt om grote apparatuur en voorraden op olieplatforms of offshore-platforms op te tillen en te verplaatsen. Kranen helpen bij het positioneren van grote delen van de pijpleiding tijdens de installatie.

Energiecentrales: Kranen zijn essentieel voor het installeren van zware turbines en apparatuur in energiecentrales, inclusief kerncentrales en waterkrachtcentrales. Kranen worden gebruikt voor het reguliere onderhoud van fabrieksapparatuur.

Transport: Kranen worden gebruikt om zware en extra grote ladingen te vervoeren, zoals voertuigen, machines of extra grote uitrusting. Kranen helpen bij het heffen en verplaatsen van zware componenten bij spoorwegactiviteiten, vooral voor reparaties of constructie.

Lucht- en ruimtevaart: In de lucht- en ruimtevaartindustrie worden kranen gebruikt om grote vliegtuigonderdelen te assembleren en te verplaatsen. Kranen verplaatsen massieve onderdelen zoals vleugels en rompdelen in productiefaciliteiten.

Hulpdiensten: Kranen kunnen in reddingssituaties worden gebruikt om slachtoffers of puin uit rampgebieden zoals ingestorte gebouwen te tillen. Kranen worden soms ingezet om wrakstukken te verwijderen of om brandweerteams te assisteren in moeilijk bereikbare gebieden.





Ontwerpfase: Definieer op basis van de eisen van de klant het laadvermogen van de kraan, het operationele snelheidsbereik en de vereiste functionaliteit (bijvoorbeeld snelheidsregeling, soepel starten/stoppen). Kies de elektrische en mechanische componenten die nodig zijn voor de kraan.

Structureel ontwerp: De structurele componenten van de kraan, zoals de ligger, het hijsframe en de trolley, zijn ontworpen en vervaardigd om de lading en operationele spanningen te ondersteunen. Hoogwaardig staal wordt vaak gebruikt om duurzaamheid en veiligheid te garanderen. Het frame, de trolley, de takel en andere onderdelen zijn aan elkaar gelast of vastgeschroefd.

Ontwerp van aandrijf- en besturingssysteem: Kies het type motor, meestal een AC-motor, dat geschikt is voor werking met variabele snelheid. Een frequentieregelaar is in het systeem geïntegreerd om de snelheid van de motor aan te passen door de frequentie van het geleverde vermogen te wijzigen. Dit maakt soepel accelereren en vertragen, energiebesparingen en nauwkeurige snelheidsregeling mogelijk. Implementeer het elektrische besturingssysteem, vaak gebaseerd op PLC (Programmable Logic Controller).

Elektrische bedrading en installatie: De elektrische componenten (motoren, VFD's, sensoren, bedieningspanelen, enz.) zijn aangesloten volgens de bedradingsschema's. Het bedieningspaneel is gebouwd om de PLC, VFD en noodzakelijke beveiligingssystemen te huisvesten. Positie- en snelheidssensoren zijn geïntegreerd om de werking van de kraan te monitoren, waardoor een nauwkeurige snelheidsregeling wordt gegarandeerd en overbelasting wordt voorkomen.

Montage van het kraansysteem: Monteer de motoren (meestal AC-inductie- of synchrone motoren) op het kraanframe. Deze motoren zijn aangesloten op de hijs- en loopkatsystemen. Het kraansysteem is aangesloten op het plaatselijke elektriciteitsnet of een speciale stroomvoorziening. Installeer overbelastingsbeveiligingssystemen, noodremmen en veiligheidsvergrendelingen om ervoor te zorgen dat de kraan veilig werkt.

Testen en kalibratie: Voer een eerste inschakeling van het kraansysteem uit om de elektrische componenten en de integriteit van het besturingssysteem te controleren. Controleer of de VFD het motortoerental nauwkeurig kan aanpassen over het bereik van de vereiste operationele snelheden. Test de kraan met verschillende belastingen om ervoor te zorgen dat de kraan kan ze aan zonder problemen zoals overmatige belasting van componenten of motorstoringen. Test veiligheidssystemen, zoals overbelastingsbeveiliging, eindschakelaars en noodstopfuncties, om er zeker van te zijn dat ze goed reageren in geval van een storing.

Aanpassing en optimalisatie: Pas de VFD-instellingen aan om een ​​soepele acceleratie en vertraging te garanderen, met minimale schokken of spanning op het systeem. Zorg ervoor dat de kraan soepel werkt bij alle snelheden en onder belasting, en pas indien nodig de parameters van het besturingssysteem aan. Maak aanpassingen om het energieverbruik tijdens normaal bedrijf te optimaliseren, waarbij u profiteert van de frequentieregelaars.

Eindinspectie: Inspecteer alle lasverbindingen, bouten en bewegende delen om een ​​goede uitlijning en veilige montage te garanderen. Zorg ervoor dat alle bedrading en verbindingen veilig zijn, goed geïsoleerd zijn en voldoen aan de codenormen. Controleer of de PLC- en besturingssystemen volledig functioneel zijn en correct reageren op input van de operator.

Training en overdracht: Bied training aan de kraanmachinisten over hoe ze de frequentieveranderende en snelheidsregelende functies effectief kunnen gebruiken. Train onderhoudspersoneel in de bediening en het oplossen van problemen met de elektrische systemen van de kraan, inclusief de VFD, de motor en het bedieningspaneel. Zorg voor alle benodigde documentatie, zoals elektrische schema's, bedieningshandleidingen en onderhoudsschema's.

Werkplaatsweergave:

Het bedrijf heeft een intelligent platform voor apparatuurbeheer geïnstalleerd en 310 sets (sets) handling- en lasrobots geïnstalleerd. Na voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het apparatuurnetwerkpercentage 95% bereiken. Er zijn 32 laslijnen in gebruik genomen, er zullen er 50 worden geïnstalleerd en het automatiseringspercentage van de gehele productlijn heeft 85% bereikt.
