Draagbare mobiele verstelbare aluminium portaalkraan





De draagbare mobiele, verstelbare aluminium portaalkraan is een veelzijdige en robuuste hijsoplossing die is ontworpen voor een breed scala aan industriële en bouwtoepassingen. Deze kraan is gemaakt van hoogwaardig aluminium en is licht en toch duurzaam, waardoor hij ideaal is voor zowel binnen- als buitengebruik. De draagbaarheid en verstelbare hoogte zorgen voor gemakkelijke mobiliteit en aanpassingsvermogen in verschillende werkruimtes, wat de efficiëntie en veiligheid verbetert. De kraan is gemaakt van hoogwaardig aluminium en biedt de perfecte balans tussen gewicht en duurzaamheid, waardoor gemakkelijk transport en langdurige prestaties worden gegarandeerd. Dankzij de in hoogte verstelbare functie kan de kraan aan verschillende belastingsvereisten en beperkingen van de werkruimte voldoen, wat veelzijdigheid biedt voor uiteenlopende projecten. behoeften. De kraan is uitgerust met zwenkwielen en kan gemakkelijk door de werkruimte worden verplaatst, waardoor flexibiliteit wordt geboden en de uitvaltijd wordt verminderd doordat verschillende hijspunten snel kunnen worden bereikt. Ondanks het lichtgewicht ontwerp biedt deze aluminium portaalkraan een aanzienlijk hefvermogen, doorgaans geschikt voor lasten variërend van 500 kg tot enkele tonnen. De kraan is snel op- en af ​​te bouwen, waardoor hij een uitstekende keuze is voor tijdelijke opstellingen of wisselende werkomgevingen.



Garantie: 1 jaar

Gewicht (KG): 300 kg

Toepassing: binnen, magazijn, buiten

Productnaam: Draagbare aluminium portaalkraan

Hefmechanisme: elektrisch takel/handmatig takel

Controlemethode: hangend of afstandsbediening

Type: Portaalkraan

Spanning: 380V/50HZ/3Ph AC

Kleur: eisen van klanten

Werkplicht: A3

Werkomgeving:-20-40 graad

Capaciteit:0.5ton~5ton



DeDraagbare mobiele verstelbare aluminium portaalkraanbestaat uit verschillende belangrijke componenten die zijn ontworpen voor gebruiksgemak, duurzaamheid en veilige hijswerkzaamheden. Hier is een overzicht van de belangrijkste componenten:

1. Aluminium frame

Het belangrijkste structurele element, gemaakt van lichtgewicht en corrosiebestendig aluminium, zorgt voor duurzaamheid en maakt eenvoudig transport en montage mogelijk.

Omvat doorgaans verticale steunkolommen en een horizontale balk voor de verdeling van de belasting.

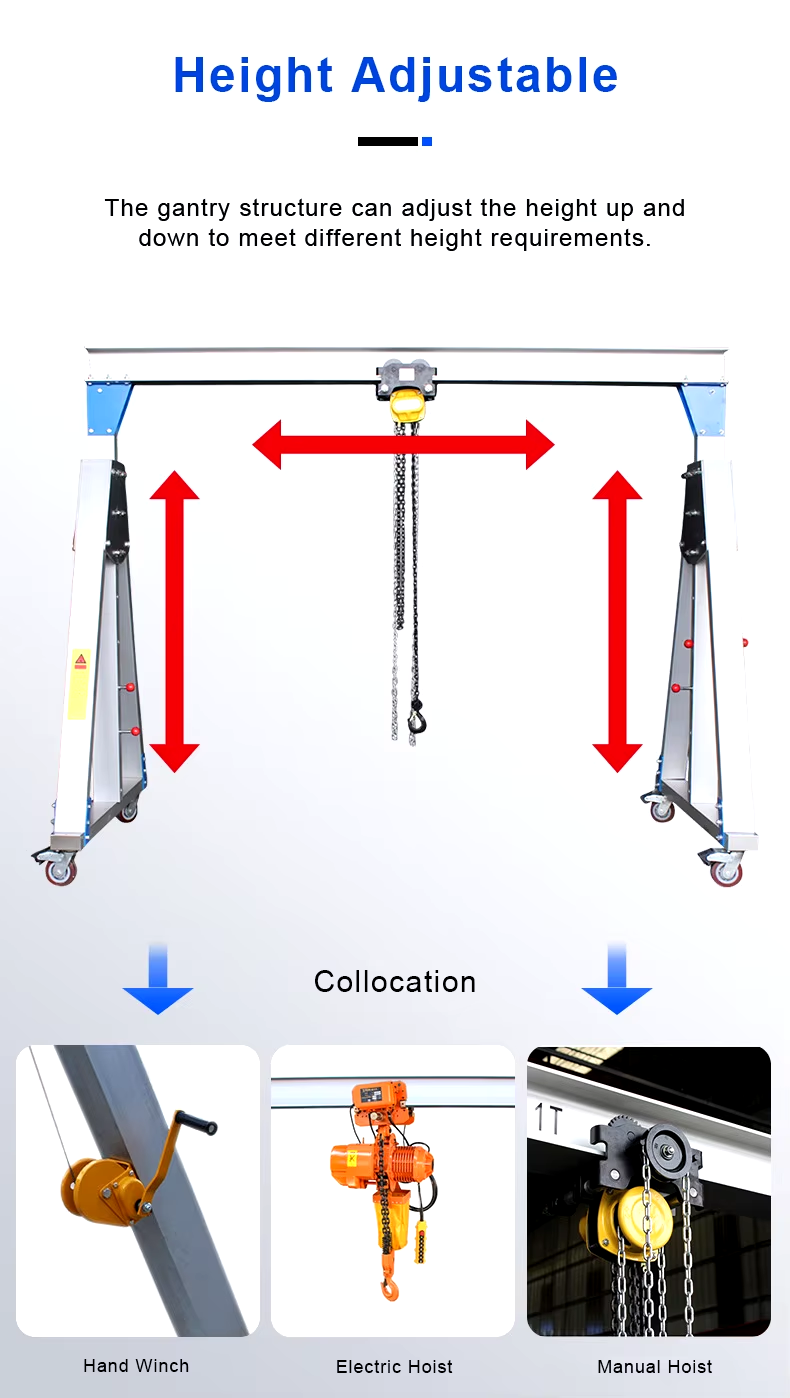

2. In hoogte verstelbare kolommen

Dankzij de in hoogte verstelbare kolommen kan het frame van de kraan omhoog of omlaag worden gebracht om aan verschillende hijsbehoeften of beperkingen van de werkruimte te voldoen.

Aanpassingen worden gedaan via een vergrendelingsmechanisme of pinsysteem, waardoor stabiliteit op verschillende hoogte-instellingen wordt geboden.

3. Dwarsbalk (I-balk)

De dwarsbalk of horizontale I-balk verbindt de verticale kolommen en dient als hoofdhijsrail.

Vaak gemaakt van hoogwaardig aluminium of staal, waardoor een hoog draagvermogen en een soepele beweging van de trolley mogelijk zijn.

4. Karretje

Een wagen op wielen die langs de dwarsbalk beweegt, waardoor horizontale beweging van de takel mogelijk is en waarmee lasten over de lengte van de balk kunnen worden gehesen en verplaatst.

Verkrijgbaar in handmatige of gemotoriseerde versies voor verschillende mobiliteits- en precisiebehoeften.

5. Hijsen

Het hefmechanisme dat aan de trolley is bevestigd en verantwoordelijk is voor het heffen en laten zakken van lasten.

Verkrijgbaar als handmatige kettingtakel of als elektrische takel, afhankelijk van het beoogde gebruik en het draagvermogen van de kraan.

6. Zwenkwielen

Zware wielen bevestigd aan de basis van elke steunkolom, waardoor de kraan gemakkelijk over oppervlakken kan worden verplaatst.

Zwenkwielen hebben doorgaans vergrendelingsmechanismen voor stabiliteit en veiligheid zodra de kraan is gepositioneerd.

7. Vergrendelingsmechanisme

Veiligheidssloten op zwenkwielen en hoogteverstelpennen om ongewenste bewegingen of uitglijden tijdens het gebruik te voorkomen.

Zorgt voor extra stabiliteit tijdens het tillen en transporteren.

8. Eindstops

Gepositioneerd aan de uiteinden van de I-balk om te voorkomen dat de trolley van de balk glijdt.

Voegt veiligheid toe en voorkomt overmatige uitstrekking van de trolley en takel tijdens gebruik.

9. Stabilisatoren

Optionele stabilisatievoeten of stempels die de stabiliteit van de kraan verbeteren, vooral voor het heffen van zwaardere lasten of op oneffen oppervlakken.

Kan worden aangepast of gepositioneerd op basis van het terrein en de gewichtsvereisten.

Elk van deze componenten speelt een cruciale rol in de prestaties en veelzijdigheid van de draagbare, verstelbare aluminium portaalkraan, waardoor het een betrouwbare hijsoplossing is in verschillende omgevingen.











Sketch

Belangrijkste technische





Draagbaarheid en mobiliteit: deze kranen zijn ontworpen om gemakkelijk te worden verplaatst. Omdat ze licht van gewicht zijn en van aluminium zijn gemaakt, zijn ze veel gemakkelijker te manoeuvreren dan stalen kranen. Veel modellen hebben wielen, waardoor operators de kraan snel kunnen transporteren en positioneren zonder zwaar materieel.

Verstelbaarheid: Aluminium portaalkranen zijn vaak voorzien van verstelbare hoogtes, overspanningen en trolleys, waardoor ze veelzijdig zijn voor verschillende hijstaken en omgevingen. Verstelbare hoogtes zijn vooral handig bij het passeren van deuren of bij het werken in krappe ruimtes.

Corrosiebestendigheid: Aluminium is van nature bestand tegen roest en corrosie, waardoor deze kranen ideaal zijn voor gebruik buitenshuis of in omgevingen waar ze mogelijk worden blootgesteld aan vocht.

Lichtgewicht en toch sterk: Ondanks dat aluminium licht van gewicht is, heeft het een hoge sterkte-gewichtsverhouding, waardoor de kraan aanzienlijke lasten kan verwerken zonder onnodige bulk toe te voegen. Hierdoor is hij gemakkelijk te vervoeren en op te zetten, met minder handmatige inspanning.

Gemak van montage en demontage: Aluminium portaalkranen zijn doorgaans ontworpen voor snelle montage en demontage. Deze functie is ideaal voor tijdelijke klussen of wanneer de kraan regelmatig moet worden verplaatst.

Kosteneffectief: Vergeleken met het installeren van permanente kranen of het gebruik van zwaardere stalen portaalkranen, zijn draagbare aluminium portaalkranen vaak goedkoper, terwijl ze nog steeds voldoen aan de hijsbehoeften voor een reeks toepassingen.

Verbeterde veiligheidsvoorzieningen: Veel modellen zijn voorzien van vergrendelingsmechanismen voor extra stabiliteit en veiligheid tijdens het heffen, zodat ladingen veilig kunnen worden gehesen en gepositioneerd.





Bouwplaatsen: Gebruikt voor het hijsen van materialen en uitrusting in tijdelijke opstellingen waar snelle montage en mobiliteit essentieel zijn. Ze worden vaak gebruikt voor het op locatie hijsen van balken, buizen en andere materialen.

Magazijnen en distributiecentra: Ideaal voor het laden en lossen van goederen, het heffen en verplaatsen van zware dozen of apparatuur, en voor het verplaatsen van inventaris binnen een beperkte ruimte. Door de verstelbare hoogte kunnen ze met verschillende stellinghoogtes werken.

Productiefaciliteiten: Vaak gebruikt in productielijnen of montageruimtes om onderdelen en apparatuur op te tillen en te positioneren. Aluminium portaalkranen helpen bij precisiemontagetaken en zijn eenvoudig aanpasbaar aan verschillende productieopstellingen.

Onderhouds- en reparatiewerkplaatsen: Nuttig in reparatie- en onderhoudsfaciliteiten voor voertuigen om motoren, transmissies en zware machineonderdelen op te tillen. Door hun draagbaarheid kunnen ze precies daar worden geplaatst waar ze nodig zijn.

Lucht- en ruimtevaartindustrie: Gebruikt voor het heffen van vliegtuigonderdelen, motoren en componenten die een zachte behandeling vereisen. De verstelbaarheid en het lichtgewicht ontwerp van de kraan zijn bijzonder waardevol bij het werken rond gevoelige luchtvaartcomponenten.

Marine en scheepswerven: Ideaal voor het heffen van zware onderdelen of uitrusting op boten en schepen of voor het verplaatsen van materialen op dokken. Hun corrosiebestendige aluminium constructie is zeer geschikt voor vochtige of zoute omgevingen.

Energiecentrales en nutsvoorzieningen: Deze kranen worden gebruikt in faciliteiten waar regelmatig onderhoud of behandeling van zwaar materieel, transformatoren of pompen nodig is. Hun mobiliteit en montagegemak maken een snelle inzet in verschillende gebieden mogelijk.

Evenementen en tentoonstellingen: Vaak gebruikt voor het opzetten van podia, verlichting of audiovisuele apparatuur. Het lichtgewicht en mobiele ontwerp van de kraan maakt een snelle montage en demontage voor tijdelijke opstellingen mogelijk.

Onderzoek en laboratoria: Aluminium portaalkranen worden ook gebruikt voor materiaaltesten of het heffen van zware laboratoriumapparatuur in onderzoeksomgevingen. Hun verstelbaarheid is handig in kleine ruimtes of voor nauwkeurige positionering.

HVAC-installatie: Vaak gebruikt in HVAC-installaties voor het hijsen en positioneren van eenheden in gebieden waar grotere kranen onpraktisch zijn. Door hun draagbaarheid zijn ze een uitstekende keuze voor installaties binnenshuis en op daken.





1. Ontwerp en techniek

Specificaties en laadvermogen: Ingenieurs definiëren de specificaties, inclusief laadvermogen, hoogte, overspanning en verstelbaarheid. Er worden ook materiaalvereisten vastgesteld voor het aluminium frame, de zwenkwielen en de vergrendelingsmechanismen.

CAD-modellering: Computerondersteunde ontwerpsoftware (CAD) wordt gebruikt om een ​​3D-model te maken. Ingenieurs analyseren het ontwerp om de sterkte, stabiliteit en gewicht te optimaliseren.

Testen en simulaties: Simulaties voor spanning, draagkracht en duurzaamheid worden uitgevoerd om ervoor te zorgen dat het ontwerp voldoet aan de veiligheids- en prestatienormen.

2. Materiaalkeuze

Inkoop van aluminium: Er wordt gekozen voor hoogwaardig aluminium, bekend om zijn lichtgewicht en sterkte. Legeringen worden gekozen op basis van hun corrosieweerstand en mechanische eigenschappen om de gespecificeerde belastingen aan te kunnen.

Andere componenten: Materialen voor wielen, vergrendelingsmechanismen en verstelbare onderdelen zijn afkomstig, vaak van roestvrij staal of andere duurzame metalen voor een langere levensduur.

3. Snijden en bewerken

Aluminium snijden: Grote aluminium platen of balken worden in de gewenste maten en vormen gesneden met behulp van zagen of lasersnijmachines.

Bewerking: CNC-machines en andere gereedschappen worden gebruikt om onderdelen nauwkeurig te vormen, gaten te boren en verstelbare functies te creëren, zoals telescopische poten en mechanismen voor hoogteaanpassing.

Oppervlaktebehandeling: Aluminium onderdelen kunnen worden geanodiseerd of gecoat om corrosie te voorkomen, waardoor de duurzaamheid van de kraan wordt vergroot.

4. Lassen en montage

Framemontage: Aluminium onderdelen worden aan elkaar gelast om het hoofdframe van de kraan te vormen. Lassen worden zorgvuldig geïnspecteerd om de structurele integriteit te garanderen.

Installatie van wielen en zwenkwielen: Wielen of zwenkwielen zijn aan de basis bevestigd, waardoor mobiliteit ontstaat. Vaak worden vergrendelbare zwenkwielen gebruikt voor stabiliteit tijdens hefwerkzaamheden.

Verstelbare componenten: Componenten voor hoogteverstelling, zoals telescopische poten, zijn geïnstalleerd. Voor de veiligheid zijn extra vergrendelings- of beveiligingsmechanismen toegevoegd.

5. Kwaliteitscontrole en testen

Belastingtesten: Elke kraan wordt getest om er zeker van te zijn dat hij de maximale nominale belasting veilig kan hanteren. Tests omvatten til- en mobiliteitsproeven.

Veiligheidscontroles: Vergrendelingsmechanismen, verstelbare functies en zwenkwielen worden geïnspecteerd op stabiliteit en gebruiksgemak. Veiligheidsnormen en certificeringen worden geverifieerd.

6. Afwerking en verpakking

Eindcoating: Indien nodig kan er een anticorrosiecoating worden aangebracht voor specifieke omgevingen, zoals gebruik op zee of buiten.

Verpakking: De kraan wordt gedemonteerd of gedeeltelijk gemonteerd en veilig verpakt, vaak met handleidingen en montage-instructies voor eenvoudige installatie door de eindgebruiker.

7. Distributie

De kranen worden vervolgens gedistribueerd naar verschillende leveranciers, bouwleveranciers of rechtstreeks naar klanten in sectoren zoals de bouw, productie en onderhoud.

Werkplaatsweergave:

Het bedrijf heeft een intelligent platform voor apparatuurbeheer geïnstalleerd en 310 sets (sets) handling- en lasrobots geïnstalleerd. Na voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het apparatuurnetwerkpercentage 95% bereiken. Er zijn 32 laslijnen in gebruik genomen, er zullen er 50 worden geïnstalleerd en het automatiseringspercentage van de gehele productlijn heeft 85% bereikt.
