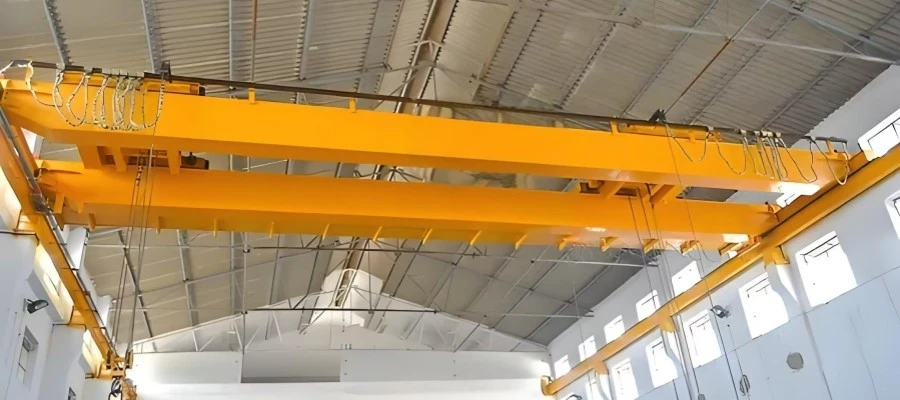

Grootste bovenloopkraan ter wereld



Met trots onthullen we 's werelds grootste bovenloopkraan, een geavanceerd technisch wonder dat de hefmogelijkheden in verschillende sectoren opnieuw definieert. Deze kraan is ontworpen voor extreem zware taken en staat aan de top van innovatie. Hij combineert state-of-the-art technologie, robuust ontwerp en ongeëvenaarde hefkracht om te voldoen aan de meest veeleisende eisen in industrieën zoals de scheepsbouw, zware productie, constructie , en energie.

Deze kraan is de grootste bovenloopkraan ter wereld en heeft een duizelingwekkende hefcapaciteit van wel 2,000 ton. Hij is in staat de zwaarste lasten te hanteren die ooit door bovengrondse systemen zijn verplaatst, waardoor werkzaamheden die voorheen onmogelijk werden geacht, mogelijk worden gemaakt. Met een overspanning tot 200 meter is de kraan ontworpen om met gemak uitgestrekte gebieden te bestrijken, waardoor hij ideaal is voor grootschalige industriële complexen en scheepswerven. De kraan is ontworpen om een ​​grote verscheidenheid aan lasten te verwerken, inclusief extra grote componenten, en is aanpasbaar voor gebruik in verschillende industrieën, van grootschalige bouwprojecten tot complexe maritieme operaties.

De grootste bovenloopkraan ter wereld beschikt over geavanceerde hijstechnologie. Hij is uitgerust met de allernieuwste hijstechnologie en zorgt voor soepel, nauwkeurig en veilig hijsen, zelfs voor de meest complexe en extra grote lasten. De krachtige motoren en tandwielsystemen leveren uitzonderlijk vermogen met een minimaal energieverbruik. Met de nadruk op duurzaamheid bevat de kraan energiezuinige kenmerken, waaronder regeneratieve remsystemen en milieubewuste materialen, waardoor de totale ecologische voetafdruk wordt verkleind.

De grootste bovenloopkraan ter wereld is niet alleen bedoeld voor lokaal gebruik; hij is gebouwd voor inzet in diverse geografische regio's en heeft een robuuste constructie die bestand is tegen wisselende weersomstandigheden, waardoor het de ideale hijsoplossing is voor grote projecten over de hele wereld.

Kerncomponenten: PLC, motor, lager, versnellingsbak, motor, tandwiel, pomp

Plaats van herkomst: Henan, China

Garantie: 1,5 jaar

Gewicht (kg): 65.000 kg

Video uitgaande inspectie: voorzien

Machinetestrapport: verstrekt

Hefmechanisme: Europese lierwagen

Besturingsmethode: draadloze afstandsbediening + cabinebediening

Max. Hefhoogte: 30 m

Hefsnelheid:0.5/8m/min

Reissnelheid:2-20 m/min

Werkplicht: A5/2M

Belangrijkste elektrische onderdelen: Schneider

Kraanfunctie: hoog rendement





1. Grootlicht

1) De hoofdbalk of ligger van deze enorme kranen is doorgaans gemaakt van hoogwaardig staal om het enorme gewicht en de laadcapaciteiten te dragen die nodig zijn voor het heffen van containers. De hoofdbalk van de kraan overspant vaak honderden meters, waarbij de kraan zelf een hefvermogen heeft dat kan oplopen tot meer dan 50 ton (voor algemene bovenloopkranen), en sommige gespecialiseerde versies kunnen veel meer hijsen.

2) De hoofdbalk van de grootste bovenloopkranen wordt vaak de ligger genoemd. Het is het belangrijkste structurele onderdeel dat de lading van de kraan ondersteunt en over de hele lengte van de kraan loopt. De ligger is doorgaans gemaakt van hoogwaardig staal om het enorme gewicht van de te hijsen materialen te kunnen dragen.

3) In de context van zeer grote bovenloopkranen, zoals die gebruikt worden op scheepswerven, staalfabrieken of grote bouwprojecten, moet de hoofdligger ontworpen zijn om niet alleen de belasting te weerstaan, maar ook de dynamische krachten die optreden tijdens het bedienen van de kraan. Deze kranen kunnen een dubbelliggerontwerp hebben voor extra sterkte en stabiliteit, waarbij elke ligger samenwerkt om de last gelijkmatig te verdelen. Bij de grootste kranen is de ligger vaak enkele meters lang en kan hij hele fabrieksvloeren, bouwplaatsen of zelfs scheepswerven overspannen. . De maat en specificaties zijn afhankelijk van het hijsvermogen van de kraan en de specifieke toepassing.



Hefsysteem

1) Motor: De motor van het hefsysteem in de grootste bovenloopkraan ter wereld is een cruciaal onderdeel waarmee de kraan enorme lasten kan heffen en verplaatsen. De grootste en krachtigste kranen ter wereld, zoals die worden gebruikt op scheepswerven, staalfabrieken en zware productiefaciliteiten, vertrouwen vaak op elektromotoren die specifiek zijn ontworpen voor zwaar hijswerk.

2) Reductiemiddel: Een reductor (of tandwielreductor) in het hefsysteem van een bovenloopkraan verwijst doorgaans naar het tandwielmechanisme dat de rotatiesnelheid van de motor vermindert en het koppel verhoogt. De belangrijkste rol van het verloopstuk is het efficiënt overbrengen van vermogen van de motor naar de heftrommel of het hijsmechanisme, waardoor zware lasten soepel kunnen worden geheven en neergelaten.

3) Trommel: De trommel dient als haspel waar de hijskabel (of touw) omheen wordt gewikkeld en afgewikkeld. Deze beweging wordt aangedreven door de motor van de kraan, en terwijl de trommel draait, brengt het touw de last omhoog of omlaag. Bij grote kranen is het trommelsysteem verantwoordelijk voor het heffen van enkele van de zwaarste lasten ter wereld, die enkele honderden tonnen kunnen bedragen. of meer.

4) Staalkabel: De staalkabel is doorgaans gemaakt van hoogwaardig staal, vaak gelegeerd met materialen om de treksterkte en duurzaamheid te vergroten. Geavanceerde materialen zoals gegalvaniseerd staal of touwen met polymeercoatings worden gebruikt voor extra weerstand tegen corrosie en slijtage, vooral in zware omgevingen zoals scheepswerven of offshore-platforms.

5) Katrolblok: Bij een groot bovenloopkraansysteem functioneert het katrolblok als onderdeel van het hijsmechanisme. Het bestaat uit een reeks katrollen (of schijven) waar kabels of touwen doorheen gaan. Het systeem maakt gebruik van meerdere katrollen om de hoeveelheid kracht die nodig is om extreem zware lasten te tillen te verminderen.

6) Hefapparaat: Het hefapparaat van de grootste bovenloopkraan ter wereld verwijst doorgaans naar het hijsmechanisme dat wordt gebruikt om zware lasten te heffen en te laten zakken.

3.Eindekoets

1) De eindwagen van een bovenloopkraan verwijst naar het deel van de kraanconstructie dat de wielsamenstellen ondersteunt en de beweging van de kraan langs de rails vergemakkelijkt. Het is een essentieel onderdeel van het rijmechanisme van de kraan. Het is een essentieel onderdeel van het rijmechanisme van de kraan.

2) Voor 's werelds grootste bovenloopkranen zijn eindwagens doorgaans ontworpen om extreem robuust te zijn en zeer zware lasten te kunnen dragen. Dankzij de eindwagen van de kraan kan de kraan langs de rails rijden, die doorgaans over de lengte van een productiehal, scheepswerf of een andere grote industriële faciliteit worden geïnstalleerd.

3) De eindwagen werkt samen met andere delen van de kraan, zoals de trolley (die de takel beweegt) en het hijssysteem. Ze moeten perfect gesynchroniseerd zijn om een ​​soepele werking te garanderen en grote, zware lasten aan te kunnen. De eindwagens moeten stabiliteit bieden om kantelen en slingeren te voorkomen, vooral bij het transport van extreem zware lasten. Dit zorgt ervoor dat het hefsysteem nauwkeurig en efficiënt blijft.



4. Kraanloopmechanisme

1) Werkingsprincipe

Het kraanloopmechanisme is het systeem waarmee de kraan horizontaal over zijn werkgebied kan bewegen. Het omvat een reeks rupsbanden, wielen, motoren en structurele steunen die zijn ontworpen voor extreem zware toepassingen in het geval van de grootste kranen. Deze kranen maken doorgaans gebruik van geavanceerde technologieën om een ​​soepele, stabiele en veilige werking te garanderen terwijl ze zware lasten over lange afstanden vervoeren.

2) Functies van het kraanbedieningsmechanisme

De primaire functie van het loopmechanisme is ervoor te zorgen dat de takel van de kraan horizontaal langs de lengte van de kraanbrug kan bewegen. Hiervoor zijn robuuste wielen, rails en aandrijfsystemen nodig die hoge spanningen aankunnen. Het zorgt voor een fijne controle van de beweging van de kraan langs de rails. zorgen voor een soepele, gecontroleerde beweging bij het laden, lossen en nauwkeurige positionering van materialen. Dit is vooral belangrijk bij het hanteren van grote, delicate of zware lasten. Bij moderne bovenloopkranen wordt het rijmechanisme doorgaans aangedreven door elektromotoren die de snelheid en rijrichting kunnen variëren. Deze motoren zijn ontworpen voor een soepele, consistente beweging over lange afstanden, zelfs onder zware belasting.

5. Trolley-reismechanisme

1) Structurele samenstelling

Trolleyframe: Het trolleyframe is het belangrijkste structurele onderdeel dat de lading ondersteunt en herbergt de verschillende mechanismen die verantwoordelijk zijn voor de beweging van de trolley.

Reiswielen: De reiswielen zijn op het frame van de trolley gemonteerd en zijn verantwoordelijk voor het geleiden van de trolley langs de brugligger of de baanrails. Deze wielen zijn over het algemeen gemaakt van staal en zijn ontworpen om de belastingen en krachten aan te kunnen die tijdens het gebruik worden uitgeoefend.

Aandrijfapparaat: Het aandrijfmechanisme bestaat uit een elektromotor, versnellingsbakken en een systeem van aandrijfassen of koppeleenheden. De motor drijft doorgaans de reductiekast of versnellingsbak aan, die vervolgens de rijwielen aandrijft.

2) Functie van het bedieningsmechanisme van de trolley

Het loopkatmechanisme van een grootste bovenloopkraan is een cruciaal onderdeel dat verantwoordelijk is voor de beweging van de loopkat (het deel van de kraan dat het hijsmechanisme vasthoudt) langs de brug of ligger van de kraanconstructie. Hierdoor kan het hijsmechanisme (dat lasten optilt of laat zakken) horizontaal over de overspanning van de kraan bewegen, waardoor de kraan een groot gebied kan bestrijken en materialen efficiënt kan transporteren.

6. Kraanwiel

1) Functie van wielen

Dankzij het kraanwiel kan de kraan over de rails bewegen. Het ontwerp en de materialen die voor de wielen zijn gebruikt, zorgen ervoor dat ze de extreme spanningen en krachten aankunnen die tijdens het gebruik worden uitgeoefend. Terwijl de takel een last optilt of laat zakken, helpen de wielen de kraan naar de juiste positie te verplaatsen, waardoor het mogelijk wordt om zware lasten in elke gewenste positie te verplaatsen. richting over het werkgebied. De kraanwielen spelen een rol bij het handhaven van de stabiliteit van de bovenloopkraan terwijl deze in bedrijf is. Ze helpen het gewicht van de kraan gelijkmatig over de rails te verdelen, waardoor het risico op onbalans of kantelen wordt verminderd.

2) Ontwerpvereisten

Wat het kraanwiel zelf betreft, kunnen de exacte afmetingen van de kraanwielen op de grootste kranen ter wereld variëren, afhankelijk van het ontwerp en de toepassing. De kraanwielen van deze enorme bovenloopkranen kunnen echter enorm zijn, vaak met een diameter van enkele meters (tot 2,5 tot 3 meter) of meer. Deze grote wielen zijn speciaal ontworpen om het immense gewicht te dragen en de soepele beweging van dergelijke gigantische constructies te garanderen. Deze wielen zijn ontworpen om extreem duurzaam te zijn, vaak gemaakt van gespecialiseerde materialen zoals hoogwaardig staal, en ontworpen om enorme gewichten en krachten te verwerken tijdens operatie.

7. Kraanhaak

1) De haak is meestal gemaakt van hoogwaardig gelegeerd staal of koolstofstaal om de sterkte en duurzaamheid onder hoge belastingen te garanderen. Bij de materiaalkeuze moet rekening worden gehouden met vermoeiingsweerstand en slijtvastheid. Het ontwerp van de haak is meestal U-vormig of gesloten, waardoor het materiaal effectief kan worden vastgegrepen en gefixeerd om te voorkomen dat het eraf valt tijdens het tillen. Het oppervlak van de haak is over het algemeen met warmte behandeld of gecoat om de slijtvastheid en corrosieweerstand te verbeteren.

2) De haak is via een staalkabel verbonden met het hefmechanisme en draagt ​​rechtstreeks het gewicht van het gehesen object. Tijdens het hijsproces moet de haak bestand zijn tegen de zwaartekracht van het materiaal en de dynamische belasting ervan. Tijdens het hijsen wordt de haak via het hefmechanisme omhoog en omlaag gebracht, waardoor het materiaal in verticale richting kan bewegen en de stabiliteit behouden blijft om de veiligheid te garanderen. De belangrijkste functie van de haak is om diverse materialen veilig vast te pakken en op te tillen en ervoor te zorgen dat het materiaal er tijdens het bewegen niet af valt. Het ontwerp van de haak maakt een snelle en gemakkelijke verbinding mogelijk met verschillende soorten takels (zoals hijsringen, grijpers, magneten, enz.), waardoor de flexibiliteit van de bediening wordt vergroot.

Motor

De motor van de grootste bovenloopkraan is doorgaans een grote elektromotor van industriële kwaliteit, ontworpen om te voldoen aan de hoge vermogens- en koppelvereisten bij het heffen en verplaatsen van zware lasten.

2) De motor zet elektrische energie om in mechanische energie om het bedieningsmechanisme van de kraan aan te drijven. De rotatie van de motor brengt via het verloopstuk vermogen over naar de wielen of het hefapparaat om de beweging van de kraan te bewerkstelligen. Moderne motoren worden vaak gebruikt in combinatie met frequentieomvormers om een ​​nauwkeurige snelheidsregeling en aanpassing te bereiken om aan de behoeften van verschillende werkomstandigheden te voldoen.

3) Bovenloopkranen die worden gebruikt voor zwaar hijswerk (zoals op scheepswerven, staalfabrieken of grote fabrieken) hebben vaak motoren die kunnen variëren van honderden pk's tot enkele duizenden pk's. De meeste grote bovenloopkranen gebruiken driefasige asynchrone (inductie) ) motoren, maar sommige gebruiken mogelijk synchrone motoren voor uiterst nauwkeurige bediening. Het vermogen van de motor moet overeenkomen met het hijsvermogen van de kraan, vaak oplopend tot 100 ton of meer.

.

Geluids- en lichtalarmsysteem en eindschakelaar

1) Geluids- en lichtalarmsysteem

De grootste bovenloopkranen ter wereld worden vaak gebruikt in zware industrieën zoals de scheepsbouw, staalproductie en grootschalige constructies. Deze kranen vereisen vanwege hun enorme omvang en complexiteit robuuste veiligheidssystemen, inclusief geluids- en lichtalarmen, om een ​​veilige werking te garanderen en ongelukken te voorkomen.

Geluidsalarmen: Bovenloopkranen gebruiken vaak hoorn- of sirene-gebaseerde geluidsalarmen die luide, opvallende geluiden uitzenden

De geluidsalarmen zijn ontworpen om over lange afstanden te horen, vaak met een bereik van 100 decibel of hoger, en blijven doorgaans aanhouden totdat het probleem is opgelost of erkend.

Lichtalarmen (visuele waarschuwingen): De kraan kan zijn uitgerust met een verscheidenheid aan lichtsystemen voor visuele signalering. De kraan beweegt zich mogelijk in een risicozone, dus lichten kunnen knipperen om personeel in de buurt te waarschuwen.

2) Eindschakelaar

Een eindschakelaar op een bovenloopkraan is een cruciaal veiligheidsonderdeel dat wordt gebruikt om oververplaatsing of overbelasting van de kraanmechanismen te voorkomen. Het zorgt ervoor dat de kraan zijn fysieke bedrijfslimieten niet overschrijdt, waardoor zowel de uitrusting als het personeel worden beschermd tegen schade of letsel. De schakelaar werkt doorgaans door het elektrisch circuit te onderbreken wanneer de kraan het einde van zijn rijbereik bereikt, verticaal of horizontaal.

In het geval van de grootste kranen, zoals die in de haven van Rotterdam of andere die worden gebruikt in zware toepassingen, maken eindschakelaars deel uit van een ingewikkeld veiligheidssysteem dat bestaat uit: Eindschakelaars aan het eind van de reis: deze voorkomen dat de kraanhaak zodat het niet te ver in welke richting dan ook gaat, zodat het niet in botsing komt met de eindstoppen of andere delen van de constructie.

Overbelastingslimietschakelaars: Deze detecteren of de kraan meer dan zijn nominale capaciteit heft en zullen veiligheidsprotocollen activeren, zoals het stoppen van de kraan voor verdere beweging of het geven van een alarm.

Positioneringseindschakelaars: Deze worden in combinatie met andere sensoren gebruikt om de positionering van de kraancomponenten nauwkeurig te regelen.

10. Veiligheidsvoorzieningen

1) Overbelastingsbeveiliging: Load Moment Indicator bewaakt het hefvermogen van de kraan en waarschuwt de machinist als de last het maximale gewicht nadert of overschrijdt dat de kraan veilig kan tillen. Overbelastingsbegrenzers zorgen er automatisch voor dat de kraan niet boven zijn nominale capaciteit kan heffen, waardoor schade wordt voorkomen aan de kraan en het waarborgen van de veiligheid.

2) Anti-slinger- en anti-kantelmechanismen: Sway Prevention-systemen helpen het slingeren van de last (ook wel lastslingering genoemd) tijdens hef- en daalwerkzaamheden te verminderen, waardoor een soepelere bediening ontstaat en ongelukken veroorzaakt door plotselinge bewegingen worden voorkomen. Tilt Control Systems voorkomen kantelen van de lading of kraanconstructie door het juiste evenwicht en de juiste oriëntatie van de lading te behouden.

3) Noodstopsysteem: noodstopknoppen zijn strategisch door de hele kraan geplaatst. De noodstopknoppen kunnen in geval van nood onmiddellijk alle kraanbewegingen stoppen, waardoor een snelle reactie op gevaarlijke situaties wordt gegarandeerd. Bij een storing of plotselinge stroomuitval zorgt het noodremsysteem van de kraan ervoor dat de kraan gecontroleerd tot stilstand kan komen.

4) Nabijheidssensoren sensoren detecteren obstakels of personeel op het pad van de kraan en kunnen de machinist waarschuwen om botsingen te voorkomen. Deze software bewaakt de beweging van de kraan en zorgt ervoor dat deze niet in botsing komt met nabijgelegen apparatuur, constructies of andere kranen.

5) Waarschuwingssystemen: Wanneer de kraan in bedrijf is, kan deze voorzien zijn van waarschuwingslichten of sirenes die het omringende personeel waarschuwen voor mogelijke gevaren. Cabinewaarschuwingssignalen kunnen bestaan ​​uit zwaailichten, claxons of zoemers die de kraanmachinist op de hoogte stellen van onveilige omstandigheden of waarschuwingen van de lastmomentindicator of andere systemen.

11.Besturingsmodus

Bestuurderscabine: De kraan beschikt over een bestuurderscabine die op hoogte is geplaatst voor goed zicht. De machinist gebruikt een combinatie van joysticks, knoppen en mogelijk touchscreens om de bewegingen van de kraan te besturen.

PLC (Programmable Logic Controller): Deze kranen worden over het algemeen bestuurd door een geavanceerd PLC-systeem dat de verschillende handelingen beheert, zoals hef-, daal-, zwenk- en trolleybewegingen. De PLC verwerkt de input van de machinist, sensoren en veiligheidssystemen om een ​​soepele werking te garanderen. operatie.

Afstandsbediening: In sommige gevallen kunnen kranen van deze omvang ook worden bediend via een afstandsbedieningssysteem, waarbij operators vanaf een veilige afstand of zelfs vanaf de grond toezicht kunnen houden op de werkzaamheden.

Veiligheidssystemen: Om ongelukken als gevolg van overbelasting, verkeerde uitlijning of omgevingsfactoren (zoals wind) te voorkomen, zijn er meerdere redundante veiligheidssystemen aanwezig, waaronder loadcellen, windsnelheidsdetectoren en noodstopfuncties.

Automatische positioneringssystemen: Voor hoge precisie helpen automatische positioneringssystemen ladingen met hoge nauwkeurigheid te plaatsen. Deze systemen maken gebruik van sensoren en GPS-technologie voor realtime aanpassingen.

Lastbewaking: de lastsensoren van de kraan volgen het gewicht van het geheven object in realtime om overbelasting te voorkomen. Overbelastingsbeveiligingssystemen stoppen automatisch de werkzaamheden als de lading de veilige limieten overschrijdt.

Variabele frequentieaandrijvingen (VFD's): Deze aandrijvingen worden gebruikt om de snelheid van de kraanmotoren te regelen. Ze zorgen voor een soepele acceleratie en vertraging, wat cruciaal is om schokkerige bewegingen te voorkomen, vooral bij het heffen van zware lasten.

Computerondersteunde besturing: Moderne kranen zijn vaak geïntegreerd met computersystemen die diagnostische gegevens en prestatiestatistieken leveren en helpen bij het efficiënter plannen van hijswerkzaamheden.

Veiligheids- en bewakingssoftware: Het besturingssysteem van de kraan is vaak geïntegreerd met software die de gezondheid van de kraan en zijn componenten bewaakt. Deze software levert gegevens over zaken als de structurele integriteit van de kraan, de motorprestaties en andere kritische gegevens.

Wind- en milieuoverwegingen: Gezien de grootte van de Taisun-kraan en de extreme gewichten die hij hijst, worden de weersomstandigheden, met name de wind, nauwlettend in de gaten gehouden. De kraan beschikt over sensoren en besturingsalgoritmen die bepalen of het veilig is om onder bepaalde weersomstandigheden te opereren.





























12. Schets



Belangrijkste technische









Mogelijkheid om extreem zware lasten te hanteren

Het belangrijkste voordeel is de mogelijkheid om extreem zware lasten te heffen en te verplaatsen, veel verder dan de capaciteit van standaardkranen. Dit is met name gunstig in sectoren als de scheepsbouw, de lucht- en ruimtevaart, de staalproductie en de productie van zware machines, waar grote en zware componenten de norm zijn. Sommige van 's werelds grootste bovenloopkranen kunnen gewichten van honderden tonnen heffen, wat essentieel is voor het verplaatsen van enorme hoeveelheden goederen. uitrustingsstukken of infrastructuur.

Verbeterde efficiëntie en productiviteit

Door het transport van grote ladingen binnen een fabriek of bouwplaats mogelijk te maken, vermindert de kraan de behoefte aan handarbeid en kleinere kranen aanzienlijk, waardoor de algehele productiviteit toeneemt. Grotere kranen kunnen zware voorwerpen verplaatsen met minder handelingen, waardoor de stilstandtijd wordt verminderd en de assemblage- of productieprocessen worden versneld. .

Gemaximaliseerd ruimtegebruik

Bovenloopkranen worden vaak gebruikt in omgevingen waar de vloerruimte beperkt is. Door zware voorwerpen verticaal langs een baan boven de grond te verplaatsen, helpen deze kranen de beschikbare ruimte eronder te optimaliseren, waardoor werkgebieden georganiseerd en veilig blijven. Grote bovenloopkranen kunnen worden gebruikt om toegang te krijgen tot gebieden met een hoge vrije ruimte, wat cruciaal kan zijn voor het monteren van grote constructies of toegang tot moeilijk bereikbare plaatsen.

Verbeterde veiligheid

Met bovenloopkranen kunnen zware lasten worden verplaatst zonder dat menselijke operators ze handmatig hoeven te hanteren, waardoor het risico op ongelukken of verwondingen door het hijsen en verplaatsen van zware materialen wordt verkleind. Deze kranen worden vaak geleverd met veiligheidsvoorzieningen zoals lastbewakingssystemen, sensoren om botsingen te voorkomen en noodhulpsystemen. stopfuncties, waardoor zowel de veiligheid van de operators als de integriteit van de verplaatste materialen worden gewaarborgd.

Precisie en controle

Grote bovenloopkranen bieden superieure controle over de beweging van zware lasten, waardoor ongelukken worden voorkomen, ervoor wordt gezorgd dat voorwerpen nauwkeurig worden geplaatst en het risico op schade tijdens transport wordt verminderd. Dankzij geavanceerde besturingssystemen en automatiseringsmogelijkheden kunnen deze kranen met een hoge mate van nauwkeurigheid werken. precisie, zelfs bij het heffen of verplaatsen van lasten op grote hoogte of afstand.

Langetermijninvestering en duurzaamheid

De grootste kranen zijn doorgaans gebouwd om tientallen jaren mee te gaan en er is minimaal onderhoud nodig als ze goed worden onderhouden. Hun robuuste ontwerp zorgt ervoor dat ze de zwaarste omgevingen en veeleisende werklasten aankunnen zonder dat dit ten koste gaat van de prestaties. Deze kranen zijn vaak een aanzienlijke investering, maar hun vermogen om jarenlang of zelfs decennia aan industriële behoeften te voldoen, maakt ze tot waardevolle activa voor bedrijven die zich bezighouden met grootschalige bouw- of productie projecten.

Veelzijdigheid

Ondanks hun formaat zijn deze kranen inzetbaar in een breed scala aan toepassingen. Naast het verplaatsen van zware materialen kunnen ze worden uitgerust met verschillende hulpstukken (zoals magneten, grijpers of gespecialiseerde hijshaken) om verschillende soorten lasten te hanteren. Enkele van de grootste kranen worden gebruikt bij de bouw van schepen, vliegtuigen en grote structuren zoals bruggen, wat hun veelzijdigheid in verschillende industrieën aantoont.

Verbeterde operationele flexibiliteit

De mogelijkheid om zware lasten over grote overspanningen van een faciliteit of werkplek te verplaatsen, zorgt voor meer flexibiliteit. Grote kranen hebben vaak lange reisafstanden, zodat ze items over grote gebieden kunnen verplaatsen, waardoor dynamischere workflows mogelijk zijn.

Lagere operationele kosten

Hoewel de initiële investering aanzienlijk kan zijn, kunnen de operationele kosten in de loop van de tijd lager zijn dan bij het gebruik van meerdere kleinere kranen. Omdat er hogere hefcapaciteiten en minder liften nodig zijn, verminderen grotere bovenloopkranen de onderhoudsfrequentie en verbeteren ze de algehele kostenefficiëntie van hijswerkzaamheden.

Vermogen om te presteren in extreme omgevingen

Grote bovenloopkranen kunnen worden ontworpen om uitdagende omgevingsomstandigheden te weerstaan, zoals extreme temperaturen, gevaarlijke materialen of veel stof en puin. Dit maakt ze geschikt voor gebruik op plaatsen zoals energiecentrales, chemische verwerkingsfaciliteiten of staalfabrieken.





Scheepsbouw: De Taisun-kraan wordt voornamelijk gebruikt voor de bouw van grote schepen, waaronder zeer grote ruwe olietankers (VLCC's), olietankers en drijvende platforms. Het enorme hefvermogen is essentieel voor het verplaatsen van zware componenten, zoals scheepsrompsecties en drijvende doksegmenten, die te groot zijn voor conventionele kranen.

Offshore olie- en gasindustrie: de kraan speelt een belangrijke rol bij de montage van offshore booreilanden en -platforms. Het kan het enorme gewicht aan van de constructies en apparatuur die nodig zijn voor offshore olie-exploratie.

Behandeling van zware industriële apparatuur: Het wordt gebruikt voor het heffen en verplaatsen van enorme industriële apparatuur en machines die de mogelijkheden van kleinere kranen te boven gaan. Dit kunnen grootschalige fabriekscomponenten, generatoren, turbines en meer zijn.

Windturbineconstructie: De kraan kan worden gebruikt voor het hijsen en positioneren van grote componenten voor offshore windturbines, vooral in het geval van turbines met gigantische gondels en bladen. Het vermogen om extreem zware en grote componenten te tillen is van cruciaal belang voor de duurzame energiesector.

Opslag en transport van zware vracht: Dankzij het hefvermogen van Taisun kan uitzonderlijk zware vracht worden vervoerd, vaak voor transport over lange afstanden. Het kan vracht laden en lossen van schepen of binnenschepen, en is gebruikt bij grootschalige logistieke operaties waarbij te grote apparatuur of voertuigen betrokken zijn.

Onderzoek en ontwikkeling: De kraan dient ook als hulpmiddel voor experimentele opstellingen en testen in industrieën die zwaar tillen vereisen voor prototyping, R&D en het testen van nieuwe ontwerpen.

Kraanproductie procedure

Ontwerp en engineering: Het proces begint met een uitgebreide analyse van de laadcapaciteiten, overspanning en operationele vereisten van de kraan. Deze specificaties worden verzameld op basis van de behoeften van de klant (bijvoorbeeld een grote scheepswerf, fabriek of bouwplaats). Ingenieurs gebruiken computerondersteund ontwerp (CAD) en eindige elementenanalyse (FEA) om het structurele ontwerp van de kraan te creëren, waardoor wordt gegarandeerd dat kan veilig enorme gewichten over grote afstanden heffen. Dit omvat het kiezen van de juiste materialen (staal, kabels, elektrische componenten, enz.), het bepalen van de kraanafmetingen, het draagvermogen en het berekenen van de stroomvereisten voor de motorsystemen.

Materiaalaankoop: Het primaire materiaal dat bij de constructie van de kraan wordt gebruikt, is meestal constructiestaal met hoge sterkte. Gezien de afmetingen en het gewicht van de kraan moet het staal voldoen aan specifieke normen op het gebied van sterkte, duurzaamheid en weerstand tegen vermoeidheid. Voor de mechanismen van de kraan (motoren, takels, tandwielen, wielen, enz.) worden hoogwaardige materialen gebruikt. Deze componenten kunnen op maat worden ontworpen of worden geselecteerd bij gespecialiseerde fabrikanten.

Fabricage en productie: Grote stalen platen worden in secties gesneden die de hoofdbalken, liggers en structurele componenten vormen. Voor precisiesnijden worden doorgaans CNC-machines (computer numerieke besturing) gebruikt. Na het snijden worden de secties aan elkaar gelast. Bij een kraan van dit formaat wordt het lassen zorgvuldig uitgevoerd om kromtrekken of structurele defecten te voorkomen, waarbij vaak gebruik wordt gemaakt van robotlasmachines voor precisie en consistentie. Het hijsmechanisme, inclusief trommel, touwen, motoren en overbrenging, wordt afzonderlijk gemonteerd voordat het in de kraan wordt geïntegreerd.

Subassemblage en hoofdassemblage: De horizontale hoofdbalk of ligger (de brug van de kraan) wordt in grote delen geassembleerd, vaak in een fabriek die speciaal is ontworpen om dergelijke zware componenten te hanteren. Er worden dwarsliggers vervaardigd en het rijmechanisme van de kraan (waardoor de kraan om langs de startbaan te bewegen) is gemonteerd. Dit omvat het trolleysysteem en het railsysteem waarlangs de kraan kan bewegen. Een kraan van dit formaat heeft vaak een bedieningscabine, die is uitgerust met gespecialiseerde elektronica en besturingssystemen waarmee operators de complexe werkzaamheden van de kraan kunnen uitvoeren.

Integratie van componenten: Elektrische systemen, inclusief hoogspanningsvoeding, bedieningspanelen en communicatiesystemen, zijn geïntegreerd. Deze systemen regelen de beweging, de snelheid, het heffen en het lastbeheer van de kraan. Grote kranen bevatten talrijke veiligheidssystemen, waaronder overbelastingsbeveiliging, noodremmen, eindschakelaars en sensoren om een ​​soepele, gecontroleerde werking te garanderen.

Testen en kalibratie: De kraan ondergaat rigoureuze tests om zijn draagvermogen te verifiëren, evenals zijn vermogen om onder verschillende dynamische omstandigheden te werken. Vóór levering wordt de kraan getest op zijn operationele prestaties, waarbij alle bewegingen, snelheid, lastcontrole, en reactie op commando's. Sensoren, besturingssystemen en veiligheidsvoorzieningen zijn gekalibreerd om ervoor te zorgen dat de kraan werkt volgens de ontwerpspecificaties.

Transport en installatie: Vanwege de enorme omvang van de kraan wordt deze vaak in gedemonteerde secties verzonden, waarbij elk onderdeel over land of over zee naar de installatielocatie wordt vervoerd. Bij aankomst op de installatielocatie wordt de kraan gemonteerd. Hiervoor zijn mogelijk kleinere kranen of ander zwaar materieel nodig om de grote componenten op te tillen en te positioneren. Eenmaal ter plaatse geassembleerd, ondergaat de kraan een laatste test om er zeker van te zijn dat alle systemen in het veld correct functioneren.

8. Inbedrijfstelling en overdracht: De machinisten en het onderhoudspersoneel van de kraan zijn getraind in het gebruik van de apparatuur en het uitvoeren van elementaire probleemoplossing. Na een succesvolle inbedrijfstelling wordt de kraan aan de klant overgedragen met een volledige set bedieningshandleidingen en onderhoudsschema's. Veel fabrikanten bieden doorlopende ondersteunings- en onderhoudscontracten aan om ervoor te zorgen dat de kraan tientallen jaren betrouwbaar functioneert.

Werkplaatsweergave:

Het bedrijf heeft een intelligent platform voor apparatuurbeheer geïnstalleerd en 310 sets (sets) handling- en lasrobots geïnstalleerd. Na voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het apparatuurnetwerkpercentage 95% bereiken. Er zijn 32 laslijnen in gebruik genomen, er zullen er 50 worden geïnstalleerd en het automatiseringspercentage van de gehele productlijn heeft 85% bereikt.
