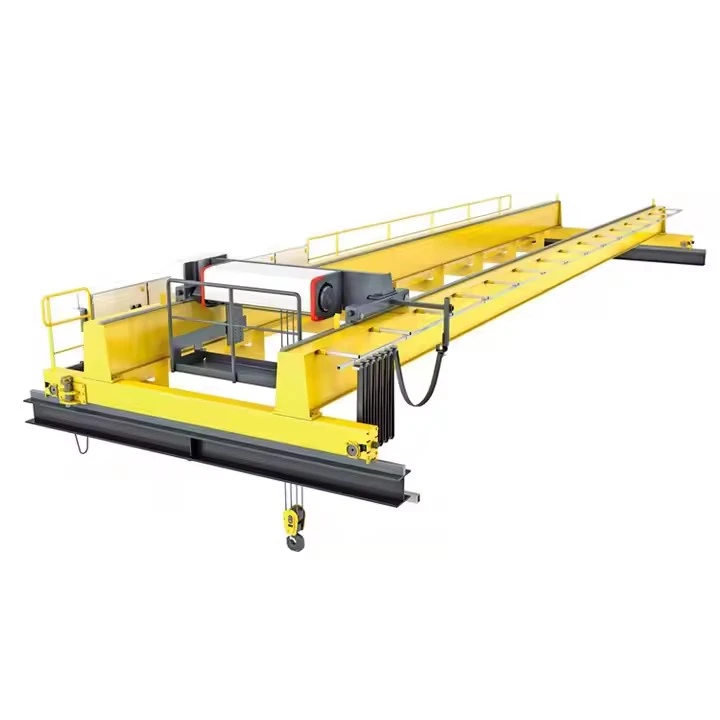

Europese brugkraan met dubbele ligger

Wat is een Europese dubbelliggerbrugkraan?

A Europese brugkraan met dubbele liggerverwijst naar een bovenloopkraan die voldoet aan de Europese ontwerpnormen (voornamelijk deFEM- Fédération Européenne de la Manutention enISOnormen). Het wordt gekenmerkt door zijn geoptimaliseerde ontwerp, hoogwaardige componenten-, geavanceerde veiligheidsvoorzieningen en een focus op energie-efficiëntie en ergonomie.

Beschouw het als de premium optie met hoge prestaties- in de kraanwereld-ontworpen voor betrouwbaarheid, precisie en veiligheid voor de machinist in veeleisende industriële omgevingen.



Voordelen van Europese dubbelliggerkranen

Superieure betrouwbaarheid en uptime:Het gebruik van hoogwaardige componenten en een robuust ontwerp leidt tot uitzonderlijke betrouwbaarheid en verminderde uitvaltijd.

Precisiebehandeling:Frequentie-geregelde aandrijvingen zorgen voor een uiterst nauwkeurige en soepele plaatsing van de lading, waarbij zowel de lading als de kraanconstructie worden beschermd.

Verbeterde veiligheid:Ontworpen en gecertificeerd volgens de strengste veiligheidsnormen ter wereld, ter bescherming van personeel en bezittingen.

Lage totale eigendomskosten:Hoewel de initiële investering hoger kan zijn, resulteren hun duurzaamheid, energie-efficiëntie en onderhoudsgemak in lagere kosten gedurende de levensduur van de kraan.

Lichtgewicht en efficiënte structuur:Het geoptimaliseerde ontwerp legt minder druk op de gebouwstructuur, waardoor de bouwkosten voor een nieuwe faciliteit mogelijk worden verlaagd.



Vergelijking: Europese versus conventionele dubbelliggerkranen

Functie	Europese soort	Conventioneel type
Ontwerpstandaard	FEM/ISO	Andere nationale normen (bijv. JB/T, CMAA)
Controle	VFD's Standaard bij alle bewegingen	VFD's zijn vaak een optie
Veiligheid	CE-gecertificeerde, SIL--gecertificeerde systemen	Basisveiligheidssystemen
Componenten	Premium Europese merken	Standaard of lokale merken
Gewicht	Lichtere, geoptimaliseerde structuur	Zwaarder voor dezelfde capaciteit
Focus	Precisie, veiligheid, efficiëntie	Capaciteit, kosten

Conclusie:DeEuropese brugkraan met dubbele liggervertegenwoordigt het toppunt van overheadheftechnologie. De nadruk ervan opgeoptimaliseerd ontwerp, premium kwaliteit en geïntegreerde veiligheidmaakt het de voorkeurskeuze voor moderne,{0}} hoogpresterende industrieën waar operationele efficiëntie, precisie en veiligheid van werknemers van cruciaal belang zijn. Het is een investering in productiviteit en risicobeperking.



Kerncomponenten: lager, versnellingsbak, motor, pomp

Plaats van herkomst: Henan, China

Garantie: 1 jaar

Gewicht (kg): 2000 kg

Video uitgaande-inspectie: voorzien

Machinetestrapport: verstrekt

Uitvoering:dubbelstraal

Effectiviteit: hoog rendement

Bedrijfssnelheid: werking op hoge snelheid

Stabiliteit: anti-swingfunctie

Kleur: Optioneel

Stroombron: aangepaste 110V/220V/230V/380V/440V,

Spanwijdte: 7,5-31,5 m

Hier is een gedetailleerd overzicht van de componenten van aEuropese brugkraan met dubbele ligger, waarbij de ontwerpkenmerken worden benadrukt die hem onderscheiden.

1. Geoptimaliseerd structureel systeem (het raamwerk)

Gelaste kokerliggers:

FEM-Geoptimaliseerd ontwerp:Vervaardigd uit staalplaat met hoge{0}}sterkte en geoptimaliseerd met behulp van Finite Element Analysis (FEA) voor maximale sterkte-tot-gewichtsverhouding.

Corrosiebescherming:Voorzien van hoogwaardige- oppervlaktevoorbereiding (straalstralen) en meerdere coatinglagen voor superieure corrosiebestendigheid.



Modulaire eindvrachtwagens:

Afgedichte lagereenheden:Vooraf-gesmeerde, levensduur-afgedichte lagerpatronen voor minimaal onderhoud.

Precisiebewerking:Alle montageoppervlakken zijn machinaal bewerkt voor een perfecte uitlijning, waardoor soepel rijden en minder wielslijtage worden gegarandeerd.

Anti-ontsporingsapparatuur:Standaardvoorzieningen om te voorkomen dat wielen de rails verlaten.

Baansysteem:

Precisierails:Stalen rails van hoge-kwaliteit met nauwkeurige uitlijningstoleranties.

Kraanbuffers:Energie-absorberende buffers met schok-absorberende eigenschappen.

2. Hoog-hoogwaardig hef- en aandrijfsysteem

Geïntegreerde takel en trolley:

Ontwerp met lage hoofdruimte:Compacte integratie van takel- en trolleymechanismen om de verplaatsing van de haak te maximaliseren.

Modulaire constructie:Maakt eenvoudig onderhoud en vervanging van componenten mogelijk.

Premium hijseenheid:

Merkcomponenten:Meestal voorzien van takels van fabrikanten als Demag, Street Crane of ABB.

Duty-Nominale motoren:Motoren die speciaal zijn ontworpen voor hijswerk met een hoog koppel en een hoog thermisch vermogen.

Planetaire versnellingsbakken:Zeer efficiënte, compacte versnellingsbakken- voor een soepele krachtoverbrenging.

Frequentie-Gecontroleerde schijven:

VFD's bij alle bewegingen:Standaard aandrijvingen met variabele frequentie op takel-, trolley- en brugbewegingen voor nauwkeurige bediening.

Regeneratief remmen:Mogelijkheid om tijdens het dalen energie terug te leveren aan de stroomvoorziening.



3. CE-conforme controle- en veiligheidssystemen

Besturingssystemen:

Ergonomische hanger:Lichtgewicht, ergonomische bedieningshanger met geïntegreerd diagnosedisplay.

Radio-afstandsbediening optie:Beveiligde frequentie-verspringende radiobesturingssystemen.

Veiligheids-PLC:Programmeerbare logische controller met speciale veiligheidsfuncties.

Veiligheidssystemen:

Indicator laadmoment (LMI):Gecertificeerd systeem voor het wegen van lasten en anti-botsingen.

Redundant remmen:

Primaire mechanische rem op de takel.

Secundair remsysteem (vaak elektronisch).

Noodstopsysteem dat voldoet aan de Categorie 3/PLd-normen.

Eindschakelaars:Encoder-gebaseerde positionering en eindschakelaars voor alle bewegingen.

Overbelastingsbeveiliging:Mechanische en elektronische overbelastingsbeveiligingen.

4. Elektrische en energiesystemen

Voeding:

Dirigent Bar-systemen:Volledig gesloten, geïsoleerde geleidingssystemen voor veilige krachtoverbrenging.

Festoensystemen:Kabelbeheersystemen met zeer-flexibele kabels.

Bedieningspanelen:

IP--geclassificeerde behuizingen:Minimale IP54-classificatie voor bescherming tegen stof en water.

Thermisch beheer:Airconditioning- of verwarmingseenheden voor temperatuurregeling.

Modulair ontwerp:Gemakkelijke toegang voor onderhoud en probleemoplossing.

5. Speciale kenmerken en accessoires

Bewakingssystemen:

Kraanmanagementsysteem (CMS):Mogelijkheid voor bewaking en diagnose op afstand.

Onderhoudsindicatoren:Geautomatiseerde service-intervalherinneringen.

Verlichting & Communicatie:

LED-werkplekverlichting:Energie-efficiënte verlichting voor het kraanwerkgebied.

Noodverlichting:Noodverlichtingssysteem met batterij-voeding.

Intercomsystemen:Voor communicatie tussen kraanmachinisten en vloerpersoneel.

Schetsen

Belangrijkste technische





Voordelen van een Europese dubbelliggerbrugkraan

Dubbelliggerkranen van het Europese type bieden een eersteklas reeks voordelen gericht op veiligheid, efficiëntie en waarde op de lange- termijn.



1. Ongeëvenaarde veiligheid en naleving van regelgeving

CE-certificering:Gebouwd in volledige overeenstemming met de EU-machinerichtlijn en andere toepasselijke normen, waardoor het hoogste niveau van personeel en operationele veiligheid wordt gegarandeerd.

Geavanceerde veiligheidssystemen:FunctieSIL--geclassificeerd (veiligheidsintegriteitsniveau)veiligheidsfuncties, redundante remsystemen en uitgebreide overbelastingsbeveiliging zijn standaard.

Risicobeperking:Het geïntegreerde veiligheidsontwerp vermindert het risico op ongevallen aanzienlijk, waardoor zowel personeel als waardevolle bezittingen worden beschermd.

2. Superieure prestaties en precisie

Soepele bediening: Variabele frequentieaandrijvingen (VFD's)zijn standaard bij alle bewegingen (takel, trolley en lange verplaatsingen) en zorgen voor een schokvrije-acceleratie en vertraging.

Nauwkeurige lastcontrole:Hierdoor is een nauwkeurige positionering van ladingen mogelijk, wat van cruciaal belang is voor hoogwaardige producten, assemblagetaken en delicate handelingen.

Geminimaliseerde lastzwaai:De gecontroleerde beweging vermindert het zwaaien van de last aanzienlijk, wat de veiligheid en efficiëntie vergroot.

3. Uitzonderlijke duurzaamheid en betrouwbaarheid

Premium-componenten:Het gebruik van hoogwaardige-merkcomponenten (bijvoorbeeld Demag-takels, SEW-aandrijvingen, Siemens-besturingen) zorgt voor uitzonderlijke betrouwbaarheid en een lange levensduur.

Geoptimaliseerde structuur:DeFEM-gebaseerd ontwerpmaakt gebruik van Eindige Elementen Analyse om een ​​structuur te creëren die zowel sterk als licht is, waardoor slijtage aan de landingsbaan en de bouwconstructie wordt verminderd.

Hoge uptime:De robuuste constructie en kwaliteit van de componenten leiden tot minder stilstand en een hogere algehele productiviteit.

4. Energie-efficiëntie en lage levensduurkosten

Verminderd stroomverbruik:VFD's en hoog{0}}efficiënte motoren verlagen het energieverbruik, vooral in toepassingen met veelvuldig starten en stoppen.

Regeneratieve schijven:Veel modellen kunnen tijdens verlagingsoperaties energie terugleveren aan het elektriciteitsnet, waardoor de kosten verder worden verlaagd.

Lage onderhoudsbehoeften:Functies zoals afgedichte, voorgesmeerde lagers en modulaire componenten verminderen de onderhoudsfrequentie en -kosten, wat resulteert in lagere Total Cost of Ownership (TCO).

5. Ergonomie en onderhoudbaarheid

Ontwerp met lage hoofdruimte:De compacte integratie van takel en loopkat maximaliseert de bruikbare hefhoogte onder de kraan, een cruciaal voordeel in faciliteiten met hoogtebeperkingen.

Eenvoudig onderhoud:Het modulaire ontwerp en de toegankelijke componenten maken inspectie en onderhoud eenvoudig, waardoor de onderhoudstijd tot een minimum wordt beperkt.

Operator-Vriendelijk:Ergonomische bedieningselementen, duidelijke diagnoses en uitstekend zicht verminderen de vermoeidheid van de machinist en verhogen de productiviteit.



Toepassingen van een Europese brugkraan met dubbele ligger

Deze kraan heeft de voorkeur voor industrieën waar precisie, betrouwbaarheid en veiligheid niet-onderhandelbaar zijn.



1. Auto- en ruimtevaartindustrie

Sollicitatie:Hanteren en positioneren van grote voertuigcarrosseriepanelen, vliegtuigonderdelen en motoren.

Waarom het wordt gebruikt:De nauwkeurige bediening en soepele beweging voorkomen schade aan waardevolle{0}} kwetsbare onderdelen tijdens de montage.

2. Geavanceerde productie en opslag

Sollicitatie:In hoog-magazijnen en productielijnen voor het verwerken van zware gepalletiseerde goederen, machines en grondstoffen.

Waarom het wordt gebruikt:De hoge betrouwbaarheid, snelheid en nauwkeurige bediening optimaliseren de workflow en opslagdichtheid. Het ontwerp met lage hoofdruimte maximaliseert de verticale ruimte.

3. Staal- en metaalservicecentra

Sollicitatie:Verplaatsen en stapelen van staalrollen, platen en profielen.

Waarom het wordt gebruikt:Het robuuste FEM-ontwerp kan zware lasten betrouwbaar verwerken, terwijl de precisiebediening veilig en efficiënt stapelen en ophalen mogelijk maakt.

4. Energieopwekking en zware techniek

Sollicitatie:Onderhoud en installatie van turbines, generatoren, transformatoren en grootschalige machines-.

Waarom het wordt gebruikt:De uitzonderlijke veiligheidsvoorzieningen en nauwkeurige lastcontrole zijn van cruciaal belang voor het beschermen van dure apparatuur en het garanderen van de veiligheid van het personeel tijdens complexe liften.



De productieprocedure voor eenEuropese brugkraan met dubbele liggeris een zeer systematisch en kwaliteitsgedreven-proces dat voldoet aan strikte Europese normen (zoals FEM en ISO) en culmineert in CE-certificering.

Hier vindt u een gedetailleerd overzicht van het productieproces.



Fase 1: Ontwerp en FEM-analyse

Deze fase vormt de basis, gericht op optimalisatie en compliance.

Klantspecificatie en risicobeoordeling:Een gedetailleerde analyse van operationele vereisten, omgeving en een formeelRisicobeoordelingzoals vereist door de EU-machinerichtlijn.

Geavanceerde techniek:

FEM structurele analyse:Met behulp van Eindige Elementenanalyse wordt het ontwerp van de ligger en de eindwagen geoptimaliseerd voor maximale sterkte met minimaal gewicht. Dit berekent spanning, doorbuiging en dynamisch gedrag.

Planning voor CE-naleving:Veiligheids- en ontwerpeisen uit relevante normen (bijv. EN 13001, EN 60204) integreren in de blauwdruk.

Stuklijst (BOM):Opstelling van een gedetailleerde lijst met gecertificeerde materialen en goedgekeurde merkcomponenten (bijvoorbeeld SEW-aandrijvingen, Siemens PLC's).



Fase 2: Materiaalkeuze en voorbereiding

Inkoop:Inkoop van gecertificeerd staal (bijv. S355JR) en CE-gemarkeerde of internationaal erkende componenten (bijv. remmen, motoren).

Materiaalvoorbereiding:Stalen platen worden gestraald-gestraald tot Sa 2,5-norm en gegrond. Het snijden wordt uitgevoerd door CNC-machines voor hoge precisie, waardoor een perfecte pasvorm-voor het lassen wordt gegarandeerd.



Fase 3: Precisieconstructieve fabricage

Dit is waar de lichtgewicht maar robuuste structuur van de kraan wordt gebouwd.

Balkvervaardiging:

Geautomatiseerd lassen:Hoofdliggers worden vervaardigd als kokerprofielen. Kritische lassen worden uitgevoerd met behulp vanGeautomatiseerd ondergedompeld booglassen (SAW)onder gecontroleerde omstandigheden om consistente, hoge- kwaliteit en herhaalbare lassen te garanderen.

Lasinspectie:Alle kritische lassen worden 100% visueel geïnspecteerd en getest viaEchografie (UT)ofMagnetische deeltjesinspectie (MPI).

Stress verlichten:De voltooide liggers ondergaan een trillingsontlasting of een warmtebehandeling om de interne spanningen te normaliseren, waardoor de dimensionele stabiliteit op lange termijn wordt gegarandeerd.

Precisiebewerking:Bewerking van aandrijfmontagepads, railzittingoppervlakken en verbindingspunten op CNC-machines om een ​​perfecte uitlijning te garanderen.



Fase 4: Mechanische montage en uitlijning

Einde vrachtwagenmontage:Wielen, assen en afgedichte, voorgesmeerde lagereenheden worden in de eindtrucks gemonteerd. De aandrijfmotoren en tandwielkasten zijn gemonteerd en uitgelijnd.

Brugmontage:De liggers worden met bouten met hoge-sterkte aan de eindwagens vastgeschroefd. De uitlijning van de gehele brug wordt nauwgezet gecontroleerd op haaksheid en goed wielcontact.

Integratie van trolley en takel:De takeleenheid (vaak een voor-voorgemonteerde module van een leverancier als Demag) is geïntegreerd met het trolleyframe. Vervolgens wordt het geheel op de kraanliggers gemonteerd.



Fase 5: Integratie van elektrisch en besturingssysteem

Configuratiescherm bouwen:PLC's, VFD's voor alle bewegingen, veiligheidsrelais en hoofdschakelaars zijn bedraad in een beschermde behuizing met IP54-classificatie. De software is geprogrammeerd met vooraf gedefinieerde veiligheidsfuncties (bijv. eindschakelaars, overbelastingsbeveiliging).

Kabelinstallatie:Kabels worden in speciale kabelgoten of leidingen geleid. Alle verbindingen worden gemaakt met behulp van gekrompen en adereindhulzen.

Installatie van veiligheidssysteem: Lastmomentindicatoren (LMI), eindschakelaars, noodstopcircuits en anti-botsingssensoren zijn geïnstalleerd en aangesloten op de veiligheids-PLC.



Fase 6: Uitgebreide tests en CE-certificering (FAT)

Dit is een cruciale fase voor verificatie en certificering.

Visuele en dimensionele inspectie:Controle van vakmanschap, verfkwaliteit en alle kritische afmetingen.

Geen-Laadtest:Voer alle bewegingen uit om te controleren op een soepele werking, abnormaal geluid en een goede werking van de eindschakelaars.

Belasting testen:

Statische belastingstest:Het hijsen van een proeflast van125% van de nominale capaciteitom de structurele integriteit en het remhoudvermogen te verifiëren.

Dynamische belastingstest:Heffen110% van de nominale capaciteiten het door alle operationele bewegingen laten lopen.

Validatie van veiligheidsfuncties:Het testen van alle veiligheidsvoorzieningen, inclusief noodstops, overbelastingssystemen en redundante remmen, om er zeker van te zijn dat ze voldoen aan de prestatieniveaus die vereist zijn door de risicobeoordeling.

CE-documentatie:Compilatie van deTechnisch dossier, inclusief ontwerpberekeningen, testrapporten, risicobeoordeling en inbouwverklaringen, culminerend in de uitgifte van deEG-conformiteitsverklaring.



Fase 7: Demontage, bescherming en verpakking

Systematische ontmanteling:De kraan is gedemonteerd in logische, transporteerbare modules, waarbij alle componenten duidelijk zijn gemarkeerd.

Laatste schilderij:Aanbrengen van een hoogwaardige aflak van-kwaliteit, vaak in de-door de klant opgegeven RAL-kleur.

Verpakking:Componenten zijn veilig verpakt met speciale bescherming voor bewerkte oppervlakken, elektrische panelen en uitstekende onderdelen.



Fase 8: Installatie en inbedrijfstelling op locatie (SAT)

Begeleide erectie:De kraan wordt ter plaatse-weer in elkaar gezet door getraind personeel, vaak onder toezicht van de projectingenieur van de fabrikant.

Laatste aansluitingen en controles:Alle systemen zijn opnieuw-verbonden en de uitlijning is geverifieerd.

Site-acceptatietest (SAT):Er wordt een laatste prestatie- en veiligheidstest uitgevoerd in de daadwerkelijke werkomgeving om volledige functionaliteit en naleving te garanderen.

Operatortraining:Er wordt een uitgebreide training aangeboden aan de operators en het onderhoudspersoneel van de klant.

Werkplaatsweergave:

Het bedrijf heeft een intelligent platform voor apparatuurbeheer geïnstalleerd en 310 sets (sets) handling- en lasrobots geïnstalleerd. Na voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het netwerkpercentage van de apparatuur 95% bereiken. . 32 Er zijn laslijnen in gebruik genomen, er zijn er 50 gepland om te worden geïnstalleerd en het automatiseringspercentage van de gehele productlijn heeft 85% bereikt.
