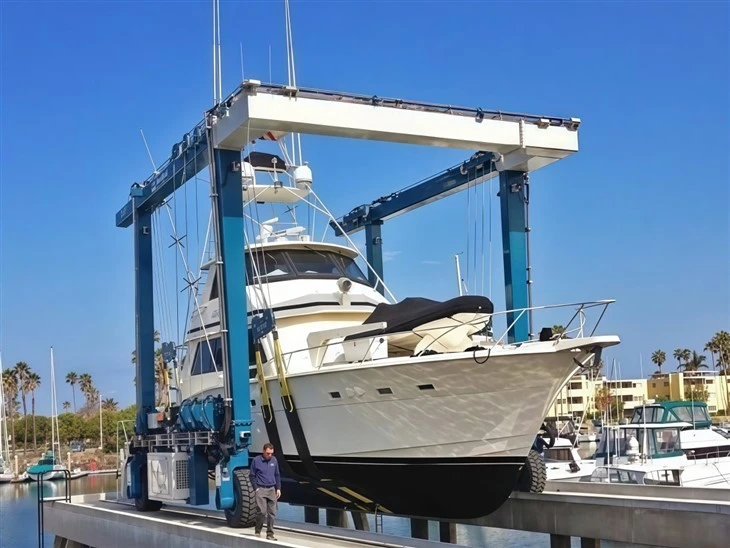

Boat Marine Travel Lift

Een Boat Marine Travel Lift is een gespecialiseerd stuk apparatuur dat wordt gebruikt in Marinas, Botyards en scheepswerven om boten en waterscooters uit het water te hijsen voor onderhoud, opslag of transport. In tegenstelling tot traditionele boottakels of kranen, is een reislift mobiel en kan boten horizontaal bewegen nadat ze ze hebben opgetild.

Belangrijkste kenmerken van een reislift van de zee:
Liftcapaciteit - varieert van enkele ton voor kleine boten tot meer dan 1, 000 ton voor grote jachten en schepen.

Verstelbare riemen of stroppen - gebruikt om de romp veilig te wiegelen tijdens het tillen.

Mobiliteit - loopt op rubberen banden of rails, waardoor de lift boten van het water naar opslaggebieden kan verplaatsen of baaien.

Hydraulische of elektrische werking - Moderne reisliften gebruiken hydraulische systemen voor gladde en gecontroleerde tillen.

Breed span -ontwerp - Hiermee kan de lift dokken en bootopslaggebieden spannen.

.





Vergelijking met andere oplossingen voor het heffen van mariene

Functie	Kleine bootstamkraan	Reislift	Vorkheftruck (marine)
Mobiliteit	Draagbaar, sommige wielen	Opgelost of op rail gemonteerd	Zeer mobiel
Capaciteit	1–20 ton	10 - 100+ ton	2-10 ton
Het beste voor	Kleine boten, doe -het -zelfwerven	Grote Marinas	Lichtgewicht boten
Kosten	Lager	Hoger	Gematigd



Liftcapaciteit 1 - 20 ton
Span (width) 3 - 12 meters (instelbaar)
Hoogtehoogte 3 - 10 meters
Werkklasse A 3- a5 (lichte tot middelgrote dienst)
Haisting Speed ​​0. 5 - 8 m\/min (variabele)
Hoofdstraaltype Single\/Double Ligder (Box-Type)
Voeding 220V\/380V 3- fase of handleiding
Besturingsmodus Hangbediening\/draadloze afstandsbediening
Takel type elektrische ketting takel\/draad touwtakel
Reisdrive handleiding duwen of gemotoriseerd
Corrosiebescherming Hot-dip ver gegalvaniseerd of verfverf op zee
Windweerstand tot Beaufort Scale 6 (voor buitengebruik)
Operationele temp -20 diploma tot +50 diploma







Een reislift is een gespecialiseerd stuk apparatuur dat wordt gebruikt in Marinas en Boatyards om boten te hijsen, te vervoeren en te lanceren. Hier zijn de belangrijkste componenten van een reislift van de zee:

1. Hoofdframe (portaal)
De primaire structurele component die de breedte van de boot overspant.

Gemaakt van zwaar staal om grote belastingen te ondersteunen.

Bevat verticale benen en een horizontale crossbeam.

2. Liftbanden (slings)
Zware nylon of polyester riemen die de boot wiegelen.

Verstelbaar om verschillende rompvormen en maten te passen.

Sommige systemen gebruiken spreidingsstaven om schade aan de romp te voorkomen.



3. Hiistmechanisme
Elektrische of hydraulische lieren die de riemen verhogen en verlagen.

Heeft meestal meerdere motoren voor gesynchroniseerde tillen.

4. Trolley & drive -systeem
Beweegt de boot horizontaal langs de portaal.

Aangedreven door elektrische of hydraulische motoren met wielen of sporen.





5. Wielen en banden (voor mobiele reisliften)
Zware pneumatische of massieve rubberen banden.

Hiermee kan de reislift boten rond de tuin verplaatsen.

6. Hydraulisch systeem
Powers tillen, verlagen en beweging (indien hydraulisch).

Inclusief pompen, cilinders, slangen en regelkleppen.

7. Configuratiescherm \/ operatorcabine
Hiermee kan de operator tillen, verlagen en beweging regelen.

Kan joysticks, knoppen en veiligheidsafsnijdingen omvatten.

8. Outriggers \/ stabilisatoren
Uitbreidbare armen voor extra stabiliteit bij het optillen van zware belastingen.

Helpt bij het voorkomen van fooien tijdens het bedrijf.

9. Veiligheidsfuncties
Laadsensoren - Voorkom overbelasting.

Noodstop (e-stop)-stopt de bewerkingen in geval van storing.

Anti-dropventilven-Voorkom plotseling verlagen als hydraulisch falen optreedt.

10. Stroombron
Dieselmotor (voor zelf-aangedreven eenheden).

Elektrische motor (voor stationaire of rooster-aangedreven liften).

11. Spreidbars (optioneel)
Gebruikt om de riemdruk gelijkmatig te verdelen op brede of delicate rompen.

12. afstandsbediening (optioneel)
Draadloze afstandsbediening voor eenvoudiger manoeuvreren in krappe ruimtes.





2. Mechanisme van tillen en hijsen

Een Boat Marine Travel Lift is een gespecialiseerd stuk apparatuur dat wordt gebruikt in Marinas, Botyards en Shipyards om boten en kleine schepen op te tillen, te transporteren en te lanceren. Het tillen- en hijsmechanisme is een kritieke component die zorgt voor een veilige en efficiënte behandeling van schepen. Hieronder vindt u een gedetailleerde uitsplitsing van de belangrijkste componenten en functionaliteit:

1. Hoofdcomponenten van een mariene reisliftheffen en takssysteem
A. Structureel frame
Personie\/frame: de stalen structuur overspant de boot, met benen die op rails of wielen rijden voor mobiliteit.

Verspreiders\/armen: verstelbare armen strekken zich uit over het schip om stralen correct te positioneren.

B. Hefmechanisme
Lierlieren: elektrisch of hydraulisch aangedreven lieren regelen de liftkabels.

Draadtouwen of synthetische stroppen: kabels of riemen met hoge sterkte verbinden met de hefpunten van de boot.

SHAVES\/PESPOOLLYS: Leid de kabels soepel tijdens het tillen en verlagen.

C. Power System
Hydraulisch systeem: de meeste moderne liften gebruiken hydraulische cilinders voor gladde, gecontroleerde tillen.

Elektrische motoren: stimuleer de lieren en reisfuncties (zo niet volledig hydraulisch).

Diesel\/elektrische stroomeenheid: biedt energie voor bewerkingen.

D. Controles
Operatorcabine of afstandsbediening: maakt een nauwkeurige manoeuvreren van de lift mogelijk.

Laadbewakingssysteem: zorgt ervoor dat gewicht gelijkmatig wordt verdeeld en binnen capaciteit.





2. Hoe het tillen- en hijsmechanisme werkt
Positionering: de reislift wordt over de boot (op rails of banden) verplaatst.

Sling -bijlage: verstelbare slings worden onder de romp geplaatst op versterkte liftpunten.

Tillen: de lieren strakker maken de stroppen, waarbij de lading gelijkmatig verdeelt voordat hij optilt.

Transport: eenmaal opgeheven, verplaatst de reislift de boot naar opslag- of lanceergebied.

Verlaag: de boot wordt voorzichtig in het water of op een opslagstandaard neergelaten.







4. Optionele accessoires

1. Spreidstaven \/ verstelbare hefbanden
Gebruikt voor betere gewichtsverdeling bij het optillen van brede of delicate rompen.

Verstelbare riemen zijn geschikt voor verschillende bootbreedtes.

Vaak gemaakt van duurzaam polyester of nylon met beschermende mouwen.

2. Hydraulische stempelingen of stabilisatoren
Biedt extra stabiliteit bij het optillen van zware of onevenwichtige belastingen.

Handig in ongelijke terrein- of highwind-omstandigheden.

3. Afstandsbedieningssysteem
Draadloze of bekabelde afstandsbedieningen voor het gemak van operator.

Maakt een precieze manoeuvreren van de reislift mogelijk.

4. Schaalsysteem (laadbewaking)
Geïntegreerde digitale schalen om het gewicht van het opgeheven vaartuig te meten.

Helpt bij het voorkomen van overbelasting en zorgt voor een veilige hefcapaciteit.

5. Boat Cradles \/ Custom Support Pads
Aanpasbare wiegjes voor verschillende rompvormen (bijv. Sailboten, powerboten, catamarans).

Gevoerde of niet-slipoppervlakken om de romp te beschermen.

6. Uitgebreide hoogte- of breedtekits
Hiermee kan de reislift langer of bredere boten verwerken (bijv. Zeilboten met hoge masten).

7. Laser- of camerabegeleidingssystemen
Verbetert de precisie bij het positioneren van riemen of wiegjes.

Vermindert het risico op rompschade tijdens het tillen.

8. Zelfuitlijnende of draaitrappen
Passen zich automatisch aan aan de vorm van de boot voor zelfs gewichtsverdeling.

9. Covers voor weerbescherming
Beschermende luifels of deksels voor boten die tijdelijk in de lift zijn opgeslagen.

10. Trailer -adapterkits
Hiermee kan de reislift boottrailers in en uit het water verplaatsen.

11. Anti-weg systemen
Vermindert de bootbeweging tijdens het tillen en transport voor extra veiligheid.

12. Diesel- of elektrische stroomopties
Sommige liften bieden alternatieve stroombronnen (bijvoorbeeld elektrisch voor gebruik binnenshuis, diesel voor buiten-\/mobiele operaties).

13. Systemen voor noodstop- en veiligheidssystemen
Aanvullende veiligheidsremmen, alarmen of noodhoegfuncties.



SCHETSEN



Hoofdtechnisch



Boat Marine Travel Liften zijn essentieel voor schiethuizen, Marines en reparatiefaciliteiten en bieden een veelzijdige en efficiënte manier om schepen in en uit het water te verplaatsen. Hier zijn enkele belangrijke voordelen van het gebruik van een reislift van de zee:

1. Veelzijdigheid bij het omgaan met verschillende bootgroottes
Kan een breed scala aan bootgroottes tillen (van kleine vissersboten tot grote jachten, meestal tot 1, 000 ton afhankelijk van het model).

Verstelbare spreidingsbalken en riemen zijn geschikt voor verschillende rompvormen en breedtes.

2. Mobiliteit en flexibiliteit
Reisliften werken op rubberen banden of rails, waardoor eenvoudige beweging rond de tuin mogelijk is.

Kunnen boten over land transporteren naar opslag, reparatiegebieden of droge dokken.

Ideaal voor voorzieningen met beperkte ruimte of geen vaste kraaninfrastructuur.

3. Zachte en veilige bootafhandeling
Gebruikt zachte slingers om de romp te wiegen, waardoor spanning wordt verminderd in vergelijking met traditionele kraanliften.

Biedt een betere gewichtsverdeling, waardoor het risico op rompschade wordt geminimaliseerd.

4. Snellere bewerkingen dan traditionele methoden
Sneller dan spoorwegsystemen of hydraulische trailers voor het lanceren\/slepen van boten.

Vermindert downtime voor booteigenaren en verhoogt de efficiëntie van de tuin.

5. Kosteneffectief voor Marinas en Boatyards
Lagere operationele kosten in vergelijking met vaste kranen of synchro -liften.

Vereist minimale infrastructuur (geen behoefte aan diepe kuilen of complexe systemen).

6. Veilige en stabiele tillen
Uitgerust met hydraulische bedieningselementen voor gladde tillen en verlagen.

Sommige modellen hebben zelfnivellerende kenmerken om de boot in balans te houden.

7. Multifunctioneel gebruik
Kan worden gebruikt voor het lanceren, vervoeren, transporteren en opslaan van boten.

Handig voor het herstel van de noodboot.

8. Verminderde milieu -impact
Minimaliseert sedimentstoornissen in vergelijking met reisliften die ondergedompelde rails vereisen.

Geen behoefte aan vet of zware smering, waardoor het schoner is voor mariene omgevingen.

9. Aanpassingsvermogen aan ander terrein
Kan werken op grind-, beton- of asfaltoppervlakken.

Sommige modellen zijn ruw-terrein in staat voor werven met ongelijke grond.

10. Verhoogde opslagcapaciteit
Maakt het stapelen of strakke opslag van boten mogelijk, het maximaliseren van de tuinruimte.

Conclusie
Mariene reisliften zijn een betrouwbare, efficiënte en kosteneffectieve oplossing voor bootafhandeling, waardoor ze een voorkeurskeuze zijn voor moderne marines, reparatiewerven en bootopslagfaciliteiten. Hun flexibiliteit, veiligheid en snelheid maken ze onmisbaar in mariene operaties.



Een Boat Marine Travel Lift is een gespecialiseerd stuk apparatuur dat wordt gebruikt in Marinas, Botyards en Shipyards om boten en jachten veilig op te tillen, te transporteren en te lanceren. Deze systemen zijn essentieel voor bootonderhoud, opslag en transportactiviteiten. Hieronder is een overzicht van hun applicaties, functies en voordelen:

Toepassingen van mariene reisliften
Boat transport- en lancering

Gebruikt om boten uit het water te tillen voor droge opslag, onderhoud of transport.

Lanceer boten veilig terug in het water.

Marina & Boatyard Operations

Essentieel voor het verplaatsen van boten tussen opslag, werkgebieden en dokken.

Vergemakkelijkt efficiënt werfbeheer.

Boottransport en verhuizing

Kunnen boten over land verplaatsen in een jachthaven of tussen nabijgelegen faciliteiten.

Sommige modellen zijn wegtransportbaar voor het verplaatsen van boten naar verschillende locaties.

Onderhoud en reparatie

Posities boten voor rompreiniging, schilderen, motorwerk en andere onderhoud.

Maakt veilige toegang tot de onderkant van schepen mogelijk.

Bootopslagbeheer

Plaatst boten op wieg of aanhangwagens voor langdurige droge opslag.

Gebruikt in rekopslagsystemen (voor kleinere boten).

Noodherstel

Kan worden gebruikt om verzonken of beschadigde boten te redden.



Het productieproces van een Boat Marine Travel Lift Crane omvat verschillende fasen, van ontwerp- en materiaalselectie tot fabricage, montage, testen en uiteindelijke levering. Hieronder is een gedetailleerde uitsplitsing van het typische productieproces:

1. Design & Engineering
Analyse van vereisten: bepaal het hefcapaciteit (bijv. 10t tot 500 t), spanbreedte, hefhoogte en operationele omstandigheden (zoutwaterweerstand, enz.).

CAD -modellering: gebruik 3D -ontwerpsoftware (SolidWorks, AutoCAD, enz.) Om structurele en mechanische ontwerpen te maken.

Structurele berekeningen: zorg voor belastingdragende capaciteit, stabiliteit en naleving van ISO-, ABS-, DNV- of LLOYD-registernormen.

Ontwerp van elektrische en hydraulische systeem: plan stroomsystemen, bedieningselementen en veiligheidsmechanismen.

2. Materiaalverkoop
Steel selectie: hoogwaardig staal van mariene kwaliteit (bijv. ASTM A572) voor corrosieweerstand.

Componenten Sourcing:

Hydraulische cilinders, motoren en pompen.

Draadtouwen, schijven en tillende slings.

Elektrische systemen (PLC, sensoren, afstandsbedieningen).

Rubberen banden of op rail gemonteerde systemen voor mobiliteit.

3. Fabricageproces
A. Structurele fabricage
Snijden: plasma\/lasersnijden voor stalen balken en platen.

Lassen: geautomatiseerd en handmatig lassen (mig\/tig) voor het hoofdframe, benen en spreidstralen.

Bewerking: precisieboringen en frezen voor boutgaten en montagepunten.

Oppervlaktebehandeling:

Zandsterkte (SA 2.5 -standaard).

Anti-corrosie coatings (epoxy primer + polyurethaan topcoat).

B. Mechanische en hydraulische assemblage
Installatie van versnellingsbak en lier: voor tillen- en reismechanismen.

Hydraulische systeemintegratie: leidingen, kleppen en cilinders worden geïnstalleerd.

Banden\/railsysteemmontage: afhankelijk van het model (op rubber gestart of op rails).

C. Installatie van elektrische en besturingssystemen
Bedrading en sensoren: limietschakelaars, laadcellen en overbelastingsbeveiliging.

Configuratiescherm en externe systeem: getest op een soepele werking.

4. Kwaliteitscontrole en testen
NDT (niet-destructieve testen): Ultrasone\/röntgen-lasinspecties.

Laadtests:

Statische test: 125% van SWL (veilige werkbelasting).

Dynamische test: operationele controles op volledige capaciteit.

Functionaliteitstests: systemen voor reizen, tillen en noodstop.

5. Schilderen en definitieve vergadering
Schilderkunst op zee: anti-reuzen coatings voor zoutwateromgevingen.

Labeling en veiligheidsmarkeringen: SWL, waarschuwingen en nalevingslabels.

6. Levering en installatie
Demontage (indien nodig): voor grote kranen worden componenten afzonderlijk verzonden.

On-site montage: onder toezicht van ingenieurs.

Operatortraining: veiligheids- en operationele richtlijnen.

Belangrijke componenten van een mariene reisliftkraan
Hoofdbalk en benen: ondersteunt de lading.

Hefmechanisme: hydraulische of elektrische lieren met draadtouwen.

Reissysteem: wielen\/sporen voor beweging.

Controlesysteem: cabine of externe bediening.

Veiligheidsapparaten: bescherming van overbelasting, limietschakelaars, noodremmen.

Naleving en normen
ISO 4301, ISO 9001 (kwaliteitsbeheer)

ABS, DNV, GL (Maritieme Certificatie)

OSHA\/CE (veiligheidscompliance)

Workshop -weergave:

Het bedrijf heeft een intelligent apparatuurbeheerplatform geïnstalleerd en heeft 310 sets (sets) hanterings- en lasrobots geïnstalleerd. Na de voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het apparatuurnetwerkpercentage 95%bereiken. Er zijn 32 laslijnen in gebruik genomen, er zijn 50 gepland om te worden geïnstalleerd en het automatiseringspercentage van de gehele productlijn heeft 85%bereikt.
