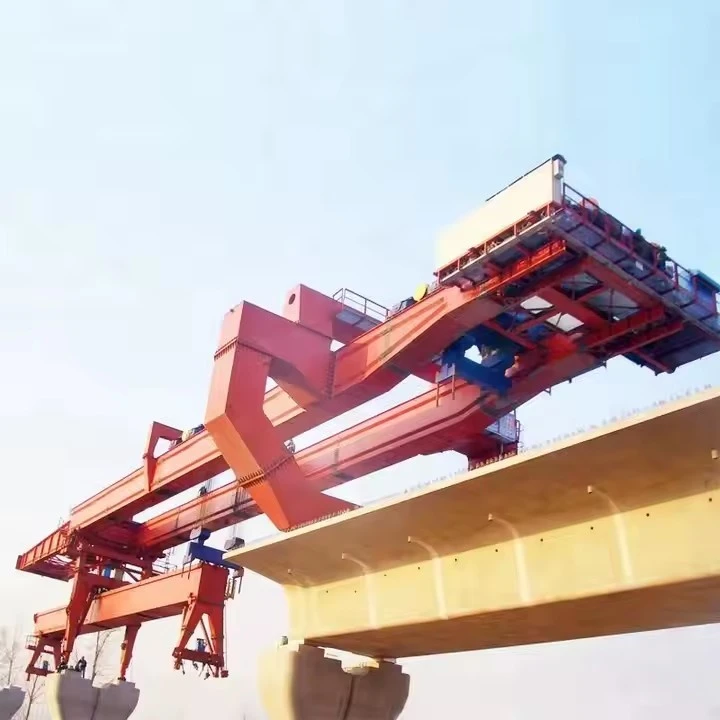

Bruglanceerapparatuur van 500 ton

Een brugwerper van 500- ton is een zwaar- apparaat dat wordt gebruikt bij de constructie van grote bruggen, met name voor het lanceren van prefab of gegoten-in- brugsegmenten. Deze machines zijn essentieel voor projecten met grote overspanningen, viaducten of verhoogde snelwegen waar traditionele kranen of bekistingssystemen onpraktisch zijn.





Belangrijkste kenmerken van een brugwerper van 500 ton:
Hoge laadcapaciteit – Ontworpen voor het hanteren van segmenten met een gewicht tot 500 ton.

Zelf-lanceringsmechanisme – Beweegt vooruit over het brugdek naarmate de bouw vordert.

Modulair ontwerp – Aanpasbaar voor verschillende brugbreedtes en overspanningen.

Hydraulische systemen – Voor nauwkeurige positionering van zware segmenten.

Computer-Gecontroleerde bediening – Zorgt voor nauwkeurigheid bij de plaatsing van segmenten.

Veiligheidssystemen – Inclusief stabilisatoren, anti-slipmechanismen en bescherming tegen overbelasting.





Bruglanceerapparatuur van 500 ton - Technische specificaties
1. Algemene beschrijving
Doel: Ontworpen voor het te water laten van geprefabriceerde of geassembleerde brugsegmenten (liggers, dekken, enz.) tot 500 ton.

Toepassing: snelweg-/spoorbruggen, militaire bruggen, modulaire brugconstructie.

Type: zelfrijdend, modulair of op rail-gemonteerd, afhankelijk van het ontwerp.

2. Laadvermogen
Maximale lanceercapaciteit: 500 ton (inclusief brugsegment + uitrustingsgewicht).

Spanlengte: instelbaar (doorgaans 30 m–60 m per lancering).

Hefsysteem: hydraulische vijzels of lieren met gesynchroniseerde bediening.

3. Structurele componenten
Lanceerneus/portaal: Telescopisch of modulair voor verstelbaar bereik.

Ondersteunend frame/balken: Hoog-staal (bijv. ASTM A572 klasse 50).

Hydraulisch systeem:

Pompcapaciteit: Groter dan of gelijk aan 500 bar druk.

Cilinders: gesynchroniseerd heffen op meerdere- punten.

Reissysteem:

Wielen/rupsbanden: zelf-aangedreven met zware- lagers.

Railgeleiding (indien van toepassing): Precisie-uitlijnsysteem.

4. Kracht en controle
Krachtbron: dieselmotor (bijv. 300–400 kW) of elektromotor (voor vaste installaties).

Besturingssysteem: PLC-gebaseerd met bediening op afstand.

Veiligheidsvoorzieningen: lastsensoren, noodremmen, anti-slipmechanismen.

5. Mobiliteit en installatie
Transport: Modulair ontwerp voor demontage/transport via vrachtwagens.

Montagetijd: minder dan of gelijk aan 48 uur (met kraanondersteuning).

Lanceersnelheid: 5–10 m/uur (instelbaar).

6. Omgevings- en operationele omstandigheden
Bedrijfstemperatuur: –20 graden tot +50 graden.

Windweerstand: Stabiel tot 15 m/s (operationeel), 25 m/s (geparkeerd).

Bodemdruk: minder dan of gelijk aan 150 kPa (met stempels/grondmatten).

7. Naleving en normen
Ontwerpcodes: EN 1993 (Eurocode 3), AASHTO of project-specifiek.

Veiligheid: OSHA/ISO 13849 (machineveiligheid).





Een brugwerper van 500- ton is een zwaar apparaat dat in de brugconstructie wordt gebruikt om grote brugsegmenten op te tillen, te transporteren en te plaatsen. Hieronder staan ​​de belangrijkste componenten van een dergelijk systeem:

1. Belangrijkste structurele componenten
Lanceerportaal (hoofdframe) – De primaire staalconstructie die het constructiegebied overspant en het lanceermechanisme ondersteunt.

Voor- en achtersteunen – Tijdelijke steunen die de draagraket stabiliseren tijdens het plaatsen van segmenten.

Lanceerneus (optioneel) – Een uitschuifbaar voorste gedeelte dat helpt de brugsegmenten op hun plaats te houden.

2. Hef- en handlingsysteem
Hydraulische vijzels (capaciteit van 500-ton) – Vijzels met hoge capaciteit voor het heffen en positioneren van brugsegmenten.

Lieren en takels – Elektrische of hydraulische systemen voor het horizontaal verplaatsen van segmenten.

Trolley- en reismechanisme – Maakt beweging van het hefsysteem langs het portaal mogelijk.

3. Bewegings- en voortstuwingssysteem
Hydraulisch duw-/treksysteem – Beweegt de lanceerinrichting naar voren langs de uitlijning van de brug.

Baan- of railsysteem – Biedt een begeleid pad voor de beweging van de lanceerinrichting.

Skidding Beams/Pads – Steunoppervlakken voor soepel glijden tijdens het lanceren.

4. Hydraulische en krachtsystemen
Hydraulisch aggregaat (HPU) – Levert olie onder druk aan vijzels en cilinders.

Controlepaneel (PLC-gebaseerd of handmatig) – Beheert handelingen zoals heffen, lanceren en uitlijnen.

Elektrische generatoren – Leveren stroom voor motoren, bedieningselementen en verlichting.

5. Uitlijnings- en positioneringssystemen
Landmeet- en bewakingssensoren – Lasergeleiders of GPS voor nauwkeurige plaatsing van segmenten.

Verstelbare steunen – Verfijn-de positie van de draagraket voor nauwkeurigheid.

Nivelleringskrikken – Zorg voor stabiliteit op oneffen terrein.

6. Veiligheids- en hulpcomponenten
Anti-slipremmen en borgpennen – Voorkom onbedoelde bewegingen.

Noodstopsystemen – Voor onmiddellijke uitschakeling in geval van storing.

Werkplatforms en toegangsladders – Voor toegang voor de machinist tijdens montage en onderhoud.

7. Transport- en montagecomponenten
Modulaire secties – Maakt demontage mogelijk voor transport naar nieuwe locaties.

Kraanbevestigingspunten – Voor het optillen en monteren van de draagraket.









Een brugwerper van 500- ton is een zwaar apparaat dat wordt gebruikt bij de constructie van bruggen, met name voor het lanceren van geprefabriceerde segmenten, liggers of hele brugoverspanningen. Dit zijn de belangrijkste voordelen:

1. Hoog laadvermogen
Kan tot 500 ton verwerken, waardoor hij geschikt is voor bruggen met grote- overspanningen, snelwegviaducten en spoorbruggen.

Vermindert de behoefte aan meerdere kranen of ondersteunende structuren, waardoor de efficiëntie wordt verbeterd.

2. Precisie en controle
Uitgerust met hydraulische of computergestuurde besturingssystemen voor nauwkeurige positionering van brugsegmenten.

Zorgt voor een soepele en veilige plaatsing van zware componenten.

3. Tijd- en kostenefficiëntie
Versnelt de bouw door grote segmenten in één keer te lanceren.

Verlaagt de arbeids- en apparatuurkosten in vergelijking met traditionele methoden zoals het heffen van een kraan.

4. Aanpassingsvermogen aan verschillende brugtypen
Geschikt voor kokerliggers, T-balken, segmentbruggen en stalen spanten.

Verstelbare steunen en een modulair ontwerp maken gebruik op verschillende terreinen mogelijk (stedelijk, bergachtig of over water).

5. Verbeterde veiligheid
Minimaliseert de risico's die gepaard gaan met handmatig tillen en monteren.

Stabiele ondersteuningssystemen voorkomen ongelukken tijdens de lancering.

6. Verminderde impact op het milieu
Vereist minder tijdelijke ondersteuningen, waardoor bodemverstoring wordt geminimaliseerd.

Minder geluid en trillingen vergeleken met meerdere zware kranen.

7. Lanceringsmogelijkheden over lange- afstanden
Kan brugsegmenten lanceren over lange overspanningen (50m tot 100m+) zonder tussensteunen.

Ideaal voor het oversteken van rivieren, valleien of snelwegen zonder het verkeer eronder te verstoren.

8. Automatisering en bediening op afstand
Sommige modellen zijn voorzien van automatische synchronisatie voor een evenwichtige verdeling van de last.

Monitoring op afstand verbetert de efficiëntie en veiligheid.

9. Duurzaamheid en weinig onderhoud
Gebouwd met hoogwaardig-staal en slijtvaste-componenten voor langdurig- gebruik.

Vereist minimale stilstand voor onderhoud.

10. Veelzijdigheid in bouwmethoden
Ondersteunt incrementele lancering, gebalanceerde cantilever en lanceringstechnieken over volledige- spanwijdte.

Kan worden gebruikt voor zowel prefab- als gegoten-in-brugconstructies.

Conclusie
Een brugwerper van 500-ton is een zeer efficiënte, veilige en kosteneffectieve-oplossing voor moderne brugconstructies, vooral voor grootschalige- infrastructuurprojecten. Het vermogen om enorme lasten met precisie te hanteren, maakt hem onmisbaar voor ingenieurs die werken aan viaducten, viaducten en bruggen met grote overspanningen.





De bruglanceerapparatuur van 500- ton is een zware- machine die voornamelijk wordt gebruikt bij de constructie van bruggen, met name voor het lanceren van prefab of gegoten- ter plekke brugsegmenten. Hieronder vindt u de belangrijkste toepassingen en functies:

Toepassingen:
Lancering van geprefabriceerde segmenten – Wordt gebruikt voor het heffen en positioneren van geprefabriceerde betonnen segmenten voor liggerbruggen, viaducten en tuibruggen.

Span-by-Span Construction – Vergemakkelijkt het stapsgewijs lanceren van brugdekken over steunen.

Gebalanceerde cantileverconstructie – Helpt bij het symmetrisch plaatsen van segmenten in de cantileverbrugconstructie.

Zwaar hijswerk in besloten ruimtes – Ideaal voor stedelijke of beperkte omgevingen waar kranen beperkte toegang hebben.

Spoor- en snelwegbruggen – Veel gebruikt in grootschalige- infrastructuurprojecten.





De productie van een brugwerper van 500- ton is een complex proces waarbij ontwerp, materiaalinkoop, fabricage, montage, testen en inbedrijfstelling betrokken zijn. Hieronder vindt u een gestructureerde productieprocedure voor dergelijke zware bruglanceerapparatuur:

1. Ontwerp- en engineeringfase
Analyse van vereisten: Definieer laadvermogen (500 ton), overspanningslengte, mobiliteit en terreinaanpassing.

Structureel ontwerp: CAD-modellering (AutoCAD, SolidWorks) voor spanten, lanceerneus, steunframes en hydraulische systemen.

Simulatie en validatie: Eindige Elementenanalyse (FEA) voor spannings-, doorbuigings- en dynamische belastingtests.

Naleving van regelgeving: Zorg ervoor dat u zich aan de normen houdt (AASHTO, EN, ISO of klant-specifieke specificaties).

2. Materiaalinkoop
Hoog-staal: ASTM A572 klasse 50 of gelijkwaardig voor hoofdliggers.

Hydraulische componenten: pompen, cilinders (capaciteit 500 ton) en regelkleppen.

Mechanische onderdelen: tandwielen, lagers, lieren en draaistellen (zelf-aangedreven of op rails-gemonteerd).

Elektrische en besturingssystemen: PLC's, sensoren en modules voor afstandsbediening.

3. Fabricageproces
A. Structurele fabricage
Snijden en vormgeven: CNC-plasma/oxy{0}}brandstofsnijden voor stalen platen.

Lassen: Onderwaterbooglassen (SAW) voor liggers; gecertificeerde lassers (AWS/EN-normen).

Bewerking: boren, frezen voor nauwkeurige uitlijning van de gaten-.

B. Hydraulische en mechanische montage
Hydraulische circuitassemblage: integratie van pompen, slangen en cilinders.

Bogie & Traction System: Installatie van wielen, motoren en remsystemen.

C. Elektrische en besturingssystemen
Bedrading en sensoren: Loadcellen, positiesensoren en noodstoppen.

Bedieningspaneel: PLC-programmering voor gesynchroniseerd starten.

4. Assemblage & Integratie
Sub-Montage: Verbind liggers, lanceerneus en steunframes.

Volledige integratie: monteer hydraulische systemen, draaistellen en schakelkasten.

Uitlijningscontroles: Laseruitlijning voor evenwijdigheid spoor/wiel.

5. Testen en kwaliteitscontrole
Belastingtesten: Breng 110% van de ontwerpbelasting (550 ton) aan in een gecontroleerde omgeving.

Functionele tests: Controleer het hydraulisch uitschuiven/intrekken, de beweging van het draaistel en de stabiliteit.

Veiligheidscontroles: noodstop, overbelastingsbeveiliging en fail--safes.

6. Schilder- en corrosiebescherming
Oppervlaktevoorbereiding: zandstralen (SA 2.5-standaard).

Coating: Epoxyprimer + polyurethaan toplaag voor weersbestendigheid.

7. Demontage en verpakking
Modulaire opdeling: ontmantelen in verplaatsbare secties (max. . 40ft containers).

Bescherming: anti-{0}}corrosiefolie voor zee-/wegvervoer.

8.-Installatie en inbedrijfstelling op locatie
Hermontage: Geleid door montagehandleidingen.

Veldtesten: proeflancering met incrementele belastingen (50% → 100% → 110%).

Operatortraining: praktische-sessies voor implementatie en onderhoud.

9. Documentatie en overdracht
As-Builttekeningen: bijgewerkte CAD-modellen.

Handleidingen: Handleidingen voor bediening, onderhoud en probleemoplossing.

Certificaten: materiaaltestrapporten (MTR's), lasinspecties en belastingtestrecords.





Het bedrijf heeft een intelligent platform voor apparatuurbeheer geïnstalleerd en 310 sets (sets) handling- en lasrobots geïnstalleerd. Na voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het netwerkpercentage van de apparatuur 95% bereiken. . 32 Er zijn laslijnen in gebruik genomen, er zijn er 50 gepland om te worden geïnstalleerd en het automatiseringspercentage van de gehele productlijn heeft 85% bereikt.
