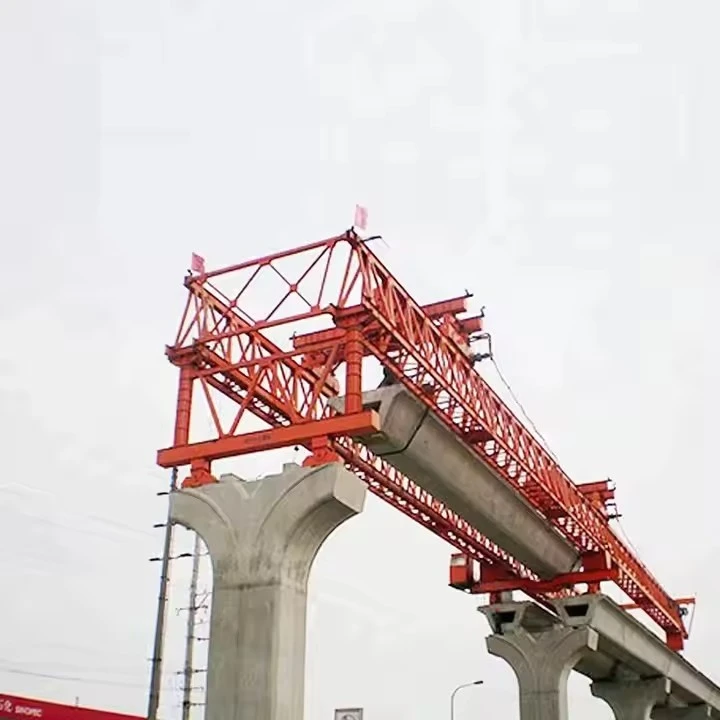

250 ton bruglanceerapparatuur
A Bruglanceerapparatuur van 250 tonis een zware-machine die wordt gebruikt om prefab brugsegmenten of liggers efficiënt te installeren.
Belangrijkste kenmerken
Belangrijkste kenmerken van een brugwerper van 250 ton:
Hoge laadcapaciteit– Kan brugsegmenten met een gewicht tot 250 ton heffen en positioneren.
Verstelbare spanwijdte en bereik– Aanpasbaar voor verschillende brugbreedtes en -hoogtes.
Zelfrijdend of modulair ontwerp– Sommige modellen zijn zelfaangedreven-op rails of wielen, terwijl andere modulair zijn en montage op-site vereisen.
Precisie plaatsing– Uitgerust met hydraulische of elektronische bediening voor nauwkeurige uitlijning van brugsegmenten.
Veiligheidssystemen– Inclusief bescherming tegen overbelasting, anti-slingermechanismen en noodremmen.
Aanpassingsvermogen– Toepasbaar voor diverse brugtypen (ligger, kokerligger, segmentbrug etc.).
Bediening op afstand– Bij sommige modellen is manoeuvreren op afstand- mogelijk voor meer veiligheid en efficiëntie.
Specificatie
1. Algemene specificaties
Model/type:Brugwerper van 250 ton
Sollicitatie:Prefab segmentale brugconstructie, lancering van liggers, constructie van span- voor- span
Maximale lanceercapaciteit:250 ton
Lanceringsmethode:Zelf-lancerend, modulair of portaal-gebaseerd
Controlesysteem:Geautomatiseerd/PLC-gestuurd met handmatige override
2. Structurele specificaties
Hoofdligger/frame:Hoog-staal (kwaliteit S355/S460)
Spanwijdte:Verstelbaar (bijv. typisch 30 m–60 m)
Breedte:Aanpasbaar aan de breedte van het brugdek (bijv. 10m–20m)
Hoogte:Verstelbaar (bijv. 6m–12m)
Ondersteuningssysteem:Hydraulische vijzels, tijdelijke pijlers of glijlagers
Afbeeldingen en componenten
A Bruglanceerapparatuur van 250 tonis een zware-machine die wordt gebruikt om prefab brugsegmenten of liggers efficiënt te installeren. Dit zijn de belangrijkste componenten:
1. Belangrijkste structurele componenten
Lanceerneus (voorste giek)– Schuift naar voren uit om de brugsegmenten te geleiden tijdens plaatsing.
Hoofdbalk/ligger– De primaire last-draagconstructie die de brugsegmenten ondersteunt tijdens de lancering.
Ondersteunende torens/pijlers– Tijdelijke of permanente steunen om de draagraket tijdens bedrijf te stabiliseren.
Achterste steunframe– Verankert de draagraket aan het voltooide deel van de brug.
2. Hydraulische en mechanische systemen
Hydraulische krikken– Zorg voor hef- en duwkracht om de brugsegmenten te verplaatsen.
Duw/trek-mechanisme– Schuift de draagraket naar voren of naar achteren langs de uitlijning van de brug.
Lieren en kabels– Assisteren bij het positioneren en stabiliseren van segmenten.
3. Bewegings- en positioneringssystemen
Reizende wielen/rails– Hiermee kan de lanceerinrichting langs het brugdek of de grond bewegen.
Verstelbare steunen– Maak hoogte- en uitlijningscorrecties mogelijk voor een nauwkeurige plaatsing.
Zwenklager– Maakt rotatie mogelijk voor het uitlijnen van gebogen bruggen (indien van toepassing).
4. Controle- en veiligheidssystemen
PLC-besturingssysteem– Geautomatiseerde bedieningselementen voor gesynchroniseerde bewerkingen.
Belastingbewakingssensoren– Zorg ervoor dat de gewichtsverdeling binnen veilige grenzen blijft.
Noodremmen en sloten– Voorkom onbedoelde bewegingen tijdens het gebruik.
5. Hulpcomponenten
Werkplatforms en toegangsladders– Zorg voor veilige toegang voor operators.
Contragewichten– Balanceer de draagraket tijdens zware liften.
Power Pack (hydraulisch en elektrisch)– Levert energie voor hydraulische en elektrische systemen.
6. Optionele functies
Zelfrijdende module (SPM)– Voor onafhankelijke beweging zonder externe kranen.
Adaptief stuursysteem– Voor complexe bruggeometrieën.
Bediening op afstand– Verbetert de veiligheid in gevaarlijke omstandigheden.
Deze apparatuur is van cruciaal belang voor het efficiënt te water laten van bruggen met grote- overspanningen, viaducten en geprefabriceerde segmentconstructies.
Schetsen
Voordelen
DeBruglanceerapparatuur van 250 tonis een zware-machine die is ontworpen voor snelle en efficiënte inzet van grote bruggen, die doorgaans worden gebruikt bij militaire, nood- en infrastructuurprojecten. Dit zijn de belangrijkste voordelen:
1. Snelle implementatie
Kan bruggen snel in enkele minuten installeren, waardoor de uitvaltijd in kritieke situaties (bijvoorbeeld militaire operaties of rampenbestrijding) wordt verminderd.
Geautomatiseerde of semi{0}}geautomatiseerde lanceersystemen minimaliseren handmatige arbeid.
2. Hoog laadvermogen
Ondersteunt250 ton, waardoor de doorgang van zware militaire voertuigen (tanks, vrachtwagens) of civiel transport mogelijk is.
Zorgt voor stabiliteit en veiligheid bij continu zwaar verkeer.
3. Mobiliteit en veelzijdigheid
Gemonteerd op een mobiele drager (op wielen of rupsbanden), waardoor transport naar afgelegen of ruige locaties mogelijk is.
Aanpasbaar aan verschillende brugtypes (Bailey-bruggen, modulaire bruggen, enz.).
4. Verminderde handarbeid
Hydraulische of mechanische systemen kunnen zware componenten verwerken, waardoor er minder grote bemanningen nodig zijn.
Minimaliseert de risico's die gepaard gaan met handmatige brugconstructie.
5. Verbeterde veiligheid
Nauwkeurig-gecontroleerde implementatie vermindert het aantal ongelukken tijdens de installatie.
Ingebouwde-ingebouwde stabilisatiesystemen zorgen voor een veilige plaatsing van de brug.
6. Militaire en civiele toepassingen
Militair:Snelle inzet van bruggen voor troepen- en voertuigbewegingen in gevechtszones.
Civiel:Noodreparatie van bruggen na natuurrampen (overstromingen, aardbevingen) of infrastructuurprojecten.
7. Kosten-Effectief
Verlaagt de kosten op de lange- termijn door de bouw te versnellen en arbeid te minimaliseren.
Herbruikbare apparatuur voor meerdere implementaties.
8. Duurzaamheid en betrouwbaarheid
Gebouwd om zware omstandigheden te weerstaan (extreem weer, ruw terrein).
Onderhoudsarm-ontwerp voor langdurig gebruik in het veld.
Conclusie
DeBrugwerper van 250 tonis een cruciale troef voor zowel militaire als civiele technieksnelheid, kracht en efficiëntiebij het inzetten van bruggen. Het vermogen om extreme belastingen aan te kunnen en tegelijkertijd een snelle installatie te garanderen, maakt het onmisbaar in kritieke scenario's.
Sollicitatie
A Brugwerper van 250 tonis een zwaar-apparaat dat wordt gebruikt bij de constructie van bruggen, met name voor het op zijn plaats lanceren van geprefabriceerde segmenten, liggers of volledige brugoverspanningen. Hieronder vindt u de belangrijkste toepassingen, functies en overwegingen:
Toepassingen:
Lancering van prefabliggers– Wordt gebruikt voor het hijsen en plaatsen van grote geprefabriceerde betonnen of stalen liggers (tot 250 ton) op pijlers of landhoofden.
Segmentale brugconstructie– Implementeert geprefabriceerde segmenten in gebalanceerde cantilever- of span-by-span-methoden.
Lancering van spanten en bogen– Helpt bij het plaatsen van grote stalen spanten of boogsecties voor bruggen met lange- overspanningen.
Spoor- en snelwegbruggen– Vaak gebruikt in zowel spoor- als snelwegbrugprojecten waar zwaar tillen vereist is.
Overhead- en underslung-lancering– Kan worden geconfigureerd voor het lanceren van liggers van bovenaf (bovenhoofdsportaal) of van onderaf (lanceerneus).
Productieprocedure
De productie van eenBruglanceerapparatuur van 250 ton (BLE)omvat een complex, meerfasig proces waarin bouwtechniek, mechanische systemen, hydraulica en automatisering worden geïntegreerd. Hieronder vindt u een gedetailleerdestap-voor-stap productieprocedure:
1. Ontwerp- en engineeringfase
Vereistenanalyse: Definieer het laadvermogen (250 ton), de overspanning, het aanpassingsvermogen aan het terrein en de mobiliteit.
CAD-modellering: Gebruik software zoals AutoCAD, SolidWorks of CATIA voor 3D-ontwerp.
FEA-analyse: Voer eindige-elementenanalyse uit (ANSYS, ABAQUS) om de structurele integriteit te valideren.
Hydraulisch en elektrisch systeemontwerp: Plan hydraulische cilinders, pompen en besturingssystemen.
2. Materiaalinkoop
Structureel staal: Hoog-staal (ASTM A572/A514) voor balken, liggers en spanten.
Hydraulische componenten: Pompen, cilinders, kleppen (Bosch Rexroth, Parker).
Elektrische en besturingssystemen: PLC's, sensoren en afstandsbediening-modules.
Volg-/lanceringsmechanisme: Zware-rollen of glijlagers.
3. Fabricageproces
A. Fabricage van hoofdliggers
Snijden en vormgeven: Plasma/oxy{0}}brandstofsnijden van stalen platen.
Lassen: Ondergedompeld booglassen (SAW) voor langsnaden; robotlassen voor precisie.
Montage: Segmenten vastschroeven en lassen in kokerliggers of vakwerkprofielen.
B. Ondersteuningsstructuur (A-frame/toren)
Vervaardig verticale steunen met behulp van versterkt staal.
Assembleren van hydraulische hefmechanismen.
C. Lanceerneus- en achtersteun
Construeer de lanceerneus (tijdelijke verlenging voor bruginzet).
Installeer de achterste steunpoten/stabilisatoren.
4. Hydraulische en elektrische integratie
Hydraulisch systeem:
Installeer hydraulische cilinders voor het heffen en lanceren.
Sluit pompen, slangen en regelkleppen aan.
Elektrisch systeem:
Bekabel PLC's, sensoren en bedieningspanelen.
Testsynchronisatie tussen hydraulische en bewegingssystemen.
5. Kwaliteitscontrole en testen
NDT-testen: Inspectie van ultrasoon/röntgen-stralenlassen.
Laad testen: Pas 125% van de ontwerpbelasting (312,5 ton) toe om de veiligheid te verifiëren.
Functioneel testen: Simuleer de lancering van bruggen onder gecontroleerde omstandigheden.
6. Montage en pre-leveringscontrole
Monteer alle modules (liggers, steunen, hydrauliek).
Voer de laatste operationele tests uit (uitschuiven/intrekken, stabiliteit).
7. Transport- en locatie-inbedrijfstelling
Demonteer in verplaatsbare modules (indien nodig).
Hermontage en inbedrijfstelling op locatie-.
Opleiding van operators.
Werkplaatsweergave
Het bedrijf heeft een intelligent platform voor apparatuurbeheer geïnstalleerd en 310 sets (sets) handling- en lasrobots geïnstalleerd. Na voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het netwerkpercentage van de apparatuur 95% bereiken. . 32 Er zijn laslijnen in gebruik genomen, er zijn er 50 gepland om te worden geïnstalleerd en het automatiseringspercentage van de gehele productlijn heeft 85% bereikt.
