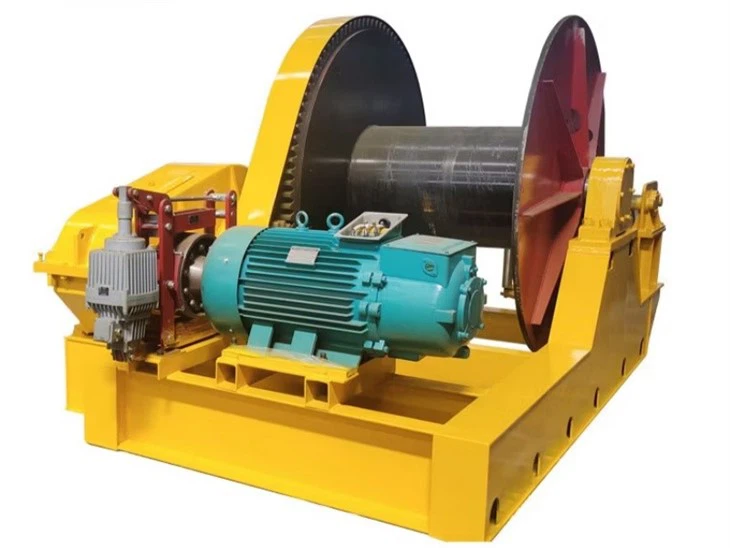

Zware elektrische lier

De zware elektrische lier is ontworpen voor superieure prestaties in de meest veeleisende toepassingen. Deze lier is gebouwd met componenten van industriële kwaliteit en levert uitzonderlijke trekkracht, duurzaamheid en betrouwbaarheid, waardoor het de ideale oplossing is voor zwaar tillen- en sleeptaken in industrieën zoals constructie, mijnbouw, marien en logistiek.

Belangrijkste kenmerken:
Hoog laadcapaciteit: beschikbaar in verschillende modellen variërend van 5 ton tot 50 ton om te voldoen aan verschillende operationele behoeften.
Robuuste elektrische motor: uitgerust met een krachtige, energie-efficiënte motor voor consistente en stabiele werking onder zware belastingen.
Duurzame constructie: zware stalen frame en trommel ontworpen om harde omgevingen en uitgebreid gebruik te weerstaan.
Geavanceerd remsysteem: beschikt over automatische en handmatige remsystemen voor verbeterde veiligheid en precieze belastingregeling.
High-performance versnellingsbak: precisie-ontworpen tandwielsysteem zorgt voor een gladde werking en vermindert slijtage.
Aanpasbare opties: opties voor touwlengte, motorvermogen, besturingssystemen (bedraad of draadloze afstandsbediening) en montagestijlen voor specifieke projectvereisten.
Veiligheidscompliantie: vervaardigd in overeenstemming met internationale veiligheids- en kwaliteitsnormen (CE, ISO, enz.).

Capaciteit: 1-1200 ton

Touwlengte: 6-2500 m

Hefhoogte: Aangepast volgens de site van klanten

Raged Spanning: 220V ~ 690V, 50-60 Hz, 3ph AC

Beschermingsklasse: IP54 IP55

Kraanbesturingsmodus: Pendantcontrol \/ afstandsbediening \/ cabinebesturing

1. Hele set liercomponenten

Een zware elektrische lier wordt meestal geleverd met verschillende belangrijke componenten om ervoor te zorgen dat het veilig en effectief werkt, vooral onder veeleisende industriële of off-road omstandigheden. Hier is een uitsplitsing van een complete liervergadering:

1. Elektrische motor
De krachtpatser van de lier, meestal DC-aangedreven (12V\/24V) of AC-aangedreven (380V\/440V industriële lieren).
Zware modellen gebruiken serie-gewonde of permanente magneetmotoren voor een hoog koppel.
2. versnellingsbak (reductie -tandwielsysteem)
Converteert hogesnelheidsinvoer met lage keren van de motor in lage snelheid, hoge koelige uitgang.
Gemeenschappelijke typen: planetaire uitrusting, wormwiel of uitrusting.
3. Lier
Cilindrische spoel waar het draadtouw of de synthetische touwwinden en afwikkelen.
Zware drums zijn ontworpen om hoge belastingen te weerstaan ​​en touwslijtage te minimaliseren.
4. Draadtouw of synthetisch touw
Zware stalen kabel of synthetisch touw beoordeeld voor de capaciteit van de lier.
Meestal wordt geleverd met een vingerhoed en haak.
5. Haak met veiligheidsvergrendeling
Zware gesmede stalen haak, vaak met een veerbelaste veiligheidsvergrendeling om onbedoelde afgifte te voorkomen.
6. Remsysteem
Automatische rem van de load-hold om te voorkomen dat de lading wegglijdt wanneer de lier wordt gestopt.
Types: mechanische rem, dynamische rem of hydraulische rem.
7. Fairlead
Roller of Hawse Fairlead om het touw soepel op de trommel te leiden.
Roller Fairleads voor stalen kabels; Hawse Fairleads voor synthetische touwen.
8. Schakelkast \/ contactor
Herbergt solenoïden of relais die stroom naar de motor leiden.
Zware modellen hebben verzegelde, weerbestendige behuizingen.
9. afstandsbediening
Bedraad of draadloze afstandsbediening voor veilige lierbewerking van een afstand.
Zware lieren kunnen met beide opties worden geleverd.
10. Power -kabels en connectoren
Zware kabels van de gauge om de lier op de batterij of stroombron aan te sluiten.
Industriële modellen kunnen ook stroomonderbrekers of combinatie hebben.
11. Montageplaat \/ basisframe
Robuuste stalen montageplaat of aangepaste basis om de lier aan een voertuig of structuur te vergroten.
12. Laadsensor (optioneel)
Sommige geavanceerde lieren bevatten laadsensoren of spanningsindicatoren om de belasting te controleren.
13. Koppelingshendel \/ hendel
Maakt handmatige betrokkenheid of terugtrekking van de versnellingsbak (gratis spoolmodus) mogelijk.


2. Limiet Switch Safety Device

Een limietschakelaar op een zware elektrische lier is een belangrijk veiligheidsapparaat dat is ontworpen om overreis van de lierhaak of belasting te voorkomen. Hier is een uitsplitsing van zijn rol en functie:

Doel van de limietschakelaar:
Voorkom overdrijven of overladen:

De limietschakelaar snijdt automatisch de stroom naar de liermotor als de haak of trommel een vooraf gedefinieerde bovenste of ondergrens bereikt. Dit voorkomt mechanische schade of gevaarlijke situaties zoals kabelbreuk.
Bescherm de apparatuur:

Voorkomt schade aan de trommel, kabel, motor en structuur door beweging te stoppen buiten veilige limieten.
Verbeter de veiligheid van de operator:

Minimaliseert risico's van ongevallen veroorzaakt door mechanisch falen of operatorfout.
Veel voorkomende soorten limietschakelaars op lieren:
Rotary Limit Switch:
Verbonden met de trommel of versnellingsbak om rotaties te detecteren en te stoppen op vooraf ingestelde posities.
Hendel of CAM-geopereerde limietschakelaar:
Geactiveerd door fysiek contact met een nok of tripperpunt gemonteerd op de lier of hijs.
Nabijheid Sensor Type:
Gebruikt zonder contact sensoren (bijv. Magnetisch, inductief) om te detecteren wanneer een specifieke positie wordt bereikt.

3. Veiligheidsapparaat

Een zware elektrische lier wordt gebruikt voor het tillen of trekken van zware belastingen, dus veiligheid is cruciaal. Hier zijn de gemeenschappelijke veiligheidsapparaten en functies die meestal worden geïntegreerd in zware elektrische lieren:

1. Automatisch remsysteem (failsafe rem)
Betrokken automatisch wanneer de stroom wordt gesneden of de lier wordt gestopt.
Voorkomt dat de belasting vrij valt of achteraf.
2. Bescherming van overbelasting (laadbegrenzer)
Detecteert of de lier meer trekt dan zijn nominale capaciteit.
Snijd het vermogen af ​​of activeert een alarm om schade en ongevallen te voorkomen.
3. Limietschakelaars (bovenste en ondergrensschakelaars)
Voorkomt dat de haak te veel wikkeling of laat zakken dan een veilige limiet.
Stopt de lier automatisch op preset -punten.
4. Noodstopknop
Maakt onmiddellijke afsluiting van de lier mogelijk in geval van nood.
5. Thermische bescherming \/ motoroverhitsensor
Sluit of alarmen als de motortemperatuur de veilige niveaus overschrijdt.
Voorkomt motorbrandwonden.
6. Draadtouwspanner of drukroller
Zorgt voor een goede spool van de kabel.
Vermindert het risico op het overlappen van kabel of snappen.
7. Slip koppeling of koppelbegrenzer
Beschermt het tandwielmechanisme door uit te glijden wanneer het koppel een ingestelde limiet overschrijdt.
8. Touwbreukdetectie (voor geavanceerde modellen)
Detecteert plotselinge speling of touwbreuk en stopt de werking.
9. Gesloten bedieningspanelen (IP-rated)
Beschermt controles tegen stof, water en andere omgevingsfactoren.
10. Anti-reverse mechanisme
Voorkomt dat de trommel achteruit draait onder belasting.

4. Sketch

Een zware elektrische lier wordt geleverd met verschillende voordelen, vooral in industriële, mariene, bouw- en off-road toepassingen. Hier zijn enkele belangrijke voordelen:

1. Hoog laadcapaciteit
Zware elektrische lieren zijn ontworpen om grote en zware ladingen te verwerken, vaak enkele ton, waardoor ze geschikt zijn voor het eisen van taken zoals voertuigherstel, schipverdeling of bouwmateriaalheffen.
2. Consistente stroomvoorziening
Omdat ze elektrisch aangedreven zijn, bieden ze een stabiele en consistente trekkracht zolang er een betrouwbare stroombron is (AC of DC afhankelijk van de toepassing).
3. Precisie en controle
Ze worden vaak geleverd met variabele snelheidscontroles en afstandsbedieningsopties, waardoor operators meer precisie en veiligheid krijgen terwijl ze de lier bedienen.
4. Verminderde handarbeid
Elektrische lieren verminderen de fysieke spanning aanzienlijk en de behoefte aan handmatige inspanningen in vergelijking met handmatige lieren of takels.
5. Duurzaamheid en betrouwbaarheid
Zware modellen zijn gebouwd met robuuste materialen (stalen behuizing, zware kabels, enz.) Om harde werkomgevingen zoals mijnen, offshore platforms of industriële sites te weerstaan.
6. veelzijdigheid
Geschikt voor verschillende toepassingen, zoals slepen voertuigen, hefmachines, het positioneren van grote structuren of het trekken van zwaar materieel.
7. Verbeterde veiligheidsfuncties
Veel modellen zijn uitgerust met automatische remmen, bescherming van thermische overbelasting en noodstopfuncties, waardoor de algehele veiligheid tijdens de werking wordt verbeterd.
8. Snellere werking
Elektrische lieren kunnen veel sneller werken dan handmatige lieren of hydraulische systemen, waardoor de algehele efficiëntie en productiviteit op werkplaatsen wordt verbeterd.
9. Laag onderhoud
In vergelijking met hydraulische lieren vereisen elektrische lieren meestal minder onderhoud, omdat ze geen complexe vloeistofsystemen omvatten.

Een zware elektrische lier is een krachtig apparaat dat wordt gebruikt voor het trekken, tillen of positioneren van zware belastingen, vaak in industriële en commerciële omgevingen. Hier zijn enkele veel voorkomende toepassingen van zware elektrische lieren:

1. Bouwindustrie
Heffen en verplaatsen van zware bouwmaterialen (stalen balken, betonblokken, enz.)
Machines of apparatuur op hun plaats trekken.
Helpen bij het verzamelen van grote structuren zoals bruggen of torens.
2. Marine en offshore
Verankering en afmeerschepen of boten.
Zware visserijnetten of apparatuur slepen.
Lading of benodigdheden op schepen tillen.
Offshore Oil Rig Operations voor het verwerken van subsea -apparatuur.
3. Mijnbouwactiviteiten
Het extraheren van zware erts of mineralen uit diepe schachten.
Grote mijnbouwapparatuur of voertuigen verplaatsen.
Ondersteunende ondergrondse tunneling en opgraving.
4. Industriële productie
Positionering van zware machines of onderdelen op assemblagelijnen.
Hanteren van stalen spoelen, vormen en sterft.
Helpen bij materiaalbehandeling in magazijnen en productie -installaties.
5. Bosbouw
Slippen van houtblokken uit dichte bossen.
Vastzittende houtkapuitrusting herstellen.
Helpen bij het laden van stammen op transportvoertuigen.
6. Automotive en herstel
Slepen of herstellen van zware voertuigen (vrachtwagens, bussen, enz.).
Voertuigen uit sloten, modder of sneeuw trekken.
Helpen bij het herstel van off-road voertuig.
7. Werk voor nutsbedrijven en stroomlijn
Powerlines of communicatiekabels rijgen en spannen.
Transformatoren of andere zware utiliteitsapparatuur tillen.
Ondersteuning van poolinstallatie- en onderhoudstaken.
8. Spoorwegoperaties
Railcars of locomotieven in depots of workshops verplaatsen.
Assisteren bij spooronderhoud door zware baanpanelen of machines te hanteren.
9. Aerospace en luchtvaart
Verplaatsing van vliegtuigen of onderdelen (zoals motoren) in hangars.
Grote componenten positioneren tijdens de productie of onderhoud.
10. Entertainmentindustrie
Rigging en bewegende zware podiumapparatuur, sets of rekwisieten in theaters of filmproductie.


Productieprocedure van zware elektrische lier
1. Design & Engineering
Vereiste analyse (laadvermogen, gebruiksomgeving, veiligheidsnormen)
Conceptueel en gedetailleerd ontwerp met behulp van CAD\/CAE -software
Structurele en mechanische analyse (bijv. FEA -simulaties)
Elektrisch systeem en besturingsontwerp (motor, versnellingsbak, remsysteem, bedieningspanelen)
2. Materiaalverkoop
Bestel grondstoffen (stalen platen, gietstukken, smeekbeden)
Koop elektrische componenten (elektrische motor, schakelaars, relais, besturingssysteem)
Verwerf mechanische componenten (lagers, schachten, tandwielen, bevestigingsmiddelen, enz.)
3. Fabricage en bewerking
Frame Fabricage: snijden, lassen, slijpen van staal om de lierbasis en het frame te vormen
Bewerken: draaien, frezen, boren van belangrijke onderdelen zoals drums, schachten, tandwielen
Versnellingsbakmontage: precisie -bewerking van tandwielcomponenten (spiraalvormige, planetaire of wormwielen)
4. Motoresmontage
Montage van de elektromotor (indien in eigen huis) of integratie van een geproduceerde motor
Isolatietesten en balanceren van de motor
Motorkoppeling aan de versnellingsbak of trommelas
5. Mechanische assemblage
Installeer de trommel op het frame
Monteer de versnellingsbak op de trommelas
Monteer de motor op de versnellingsbak (directe aandrijving of via koppeling)
Installeer lagers, afdichtingen en bevestigingsmiddelen
6. Elektrische assemblage
Bedrading van bedieningspanelen, schakelaars en limiters
Installatie van elektrisch remsysteem
Kabelbeheer en veiligheidsrelais
Integreer externe-controle of bedrade bedieningseenheden
7. Oppervlaktebehandeling
Zandstanders of schotstraal van alle stalen componenten
Anti-corrosiebehandeling (bijv. Primer en uiteindelijke verflaag)
Optionele galvanisatie of poedercoating voor omgevingen met een hoge corrosie
8. Kwaliteitscontrole en testen
Dimensionale inspectie van bewerkte onderdelen
Niet-destructieve testen (bijv. Ultrasone of magnetisch deeltje voor gelaste gewrichten)
Laadtests onder gesimuleerde werkomstandigheden (meestal 125% van de nominale capaciteit)
Functioneel testen van motor-, versnellingsbak-, rem- en elektrisch besturingssysteem
9. Verpakking en levering
Breng roest-preventieve behandeling aan op blootgestelde metalen onderdelen
Beschermende inpakken (plastic, schuim of houten kratten afhankelijk van de verzendmodus)
Documentatie genereren (handleidingen, testrapporten, certificaten)
Schik transport en logistiek voor levering
10. Ondersteuning na verkoop (optioneel)
Installatie en inbedrijfstelling ter plaatse
Operator training
Garantieservice en onderhoudsondersteuning

Het bedrijf heeft een intelligent apparatuurbeheerplatform geïnstalleerd en heeft 310 sets (sets) hanterings- en lasrobots geïnstalleerd. Na de voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het apparatuurnetwerkpercentage 95%bereiken. Er zijn 32 laslijnen in gebruik genomen, er zijn 50 gepland om te worden geïnstalleerd en de automatiseringssnelheid van de gehele productlijn heeft bereikt.
