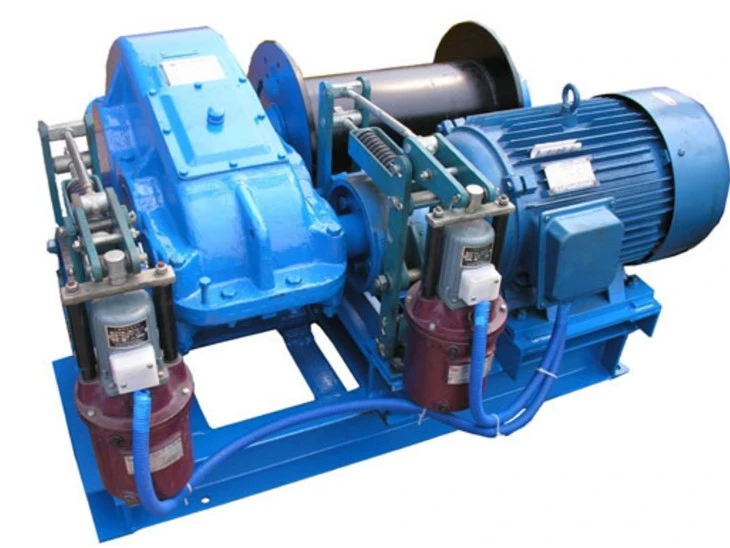

Snelle elektrische lieren

Snelle elektrische lieren zijn krachtige gereedschappen die zijn ontworpen voor snel tillen, trekken of positioneren van zware belastingen. Ze worden vaak gebruikt in industrieën zoals de bouw, marien, off-road, entertainment (tuigage) en reddingsoperaties.



Belangrijkste kenmerken van snelle elektrische lieren:
High Line Snelheid - ontworpen voor snel ophalen, vaak met variabele snelheidsregeling.

Sterke trekcapaciteit-varieert van lichtgewicht (1, 000 lbs) tot zware-duty (20, 000+ lbs).

Motorype -

Permanente magneetmotoren - sneller, lichter, maar kan oververhit raken onder zware ladingen.

Serie Wond Motors-Duurzamer voor zwaar gebruik maar iets langzamer.

Duty Cycle - belangrijk voor continu gebruik; Industriële lieren hebben een betere warmtedissipatie.

Spanningsopties -

12V\/24V - gebruikelijk voor voertuigen (vrachtwagens, ATV's, boten).

110V\/220V\/480V - voor industriële en podiumopdrachtsapplicaties.

Remsysteem-Automatische remmen voor het vasthouden van belasting voor veiligheid.

Afstandsbediening - draadloze of bekabelde opties voor veilige werking.





Capaciteit: 1-1200 ton

Touwlengte: 6-2500 m

Hefhoogte: Aangepast volgens de site van klanten

Raged Spanning: 220V ~ 690V, 50-60 Hz, 3ph AC

Beschermingsklasse: IP54 IP55

Kraanbesturingsmodus: Pendantcontrol \/ afstandsbediening \/ cabinebesturing



1. Hele set liercomponenten

Snelle elektrische lieren zijn krachtige apparaten die worden gebruikt voor het snel tillen, trekken of positioneren van zware belastingen. Ze bestaan ​​uit verschillende belangrijke componenten die samenwerken om een ​​efficiënte en betrouwbare werking te garanderen. Hier zijn de belangrijkste componenten van een snelle elektrische lier:

1. Elektrische motor
Biedt de kracht om de lier te besturen.

Kan AC (wisselstroom) of DC (directe stroom) zijn, afhankelijk van de toepassing.

High-speed motoren maken hogere lijnsnelheden mogelijk.

2. Drum (of spoel)
De cilindrische component waar de kabel of touw gewond is.

Gemaakt van duurzame materialen zoals staal om zware belastingen te weerstaan.

Ontworpen voor glad en zelfs kronkelen om kabelschade te voorkomen.

3. Draadtouw of synthetische kabel
De belastingdragende lijn (staaldraad of synthetisch touw zoals dyneema).

Gekozen op basis van kracht, flexibiliteit en weerstand tegen slijtage.

4. Gearbox (transmissiesysteem)
Vermindert de motorsnelheid en verhoogt het koppel voor krachtig trekken.

Spiraalvormige of planetaire versnellingen zijn gebruikelijk voor soepele en efficiënte werking.

5. Remsysteem
Voorkomt ongewenste afwikkeling van de kabel wanneer de lier stopt.

Types zijn onder meer:

Mechanische remmen (door de lente aangebracht, faalveilig)

Dynamische remmen (elektromagnetisch)

Automatische remmen voor het vasthouden van load

6. Controlesysteem
Bevat een afstandsbediening (bedraad of draadloos) voor de veiligheid van de operator.

Kan variabele snelheidscontroles hebben voor precisieafhandeling.

Sommige geavanceerde lieren hebben programmeerbare logische controllers (PLC's) voor automatisering.

7. Koppeling (verlovingsmechanisme)
Maakt handmatige terugtrekking van de trommel mogelijk voor gratis spoelen (snelle release van de kabel).

Kan hefboombewerkt of elektromagnetisch zijn.

8. Fairlead (gids voor de kabel)
Zorgt voor een gladde kabelbeweging op de trommel.

Types:

Roller Fairlead (voor stalen kabels)

Hawse Fairlead (voor synthetische touwen)

9. Montageframe of basis
Biedt structurele ondersteuning en beveiligt de lier aan een voertuig, trailer of vaste installatie.

Vaak gemaakt van zwaar staal.

10. Laadmonitoring- en veiligheidsapparaten
Laadsensoren om overbelasting te voorkomen.

Limiet schakelaars om de lier te stoppen bij maximale verlenging\/terugtrekking.

Noodstop (e-stop) voor onmiddellijke afsluiting.

11. Koelsysteem (voor krachtige lieren)
Voorkomt oververhitting tijdens langdurig gebruik.

Kan fans of warmtedissipatievinnen omvatten.

12. Voeding en bedrading
Vereist een stabiele elektrische aansluiting (batterij, generator of netvoeding).

Zware kabels en connectoren om de hoge stroom af te handelen.




2. Limiet Switch Safety Device

Snelle elektrische lieren bevatten vaak limietschakelaarveiligheidsapparaten om overreis te voorkomen, wat schade kan toebrengen aan de lier, de belasting of omliggende apparatuur. Hier is hoe ze werken en waarom ze belangrijk zijn:

1. Wat is een limietschakelaar in een lier?
Een limietschakelaar is een elektromechanisch apparaat dat automatisch de stroom naar de liermotor snijdt wanneer de belasting een vooraf ingestelde bovenste of ondergrens bereikt. Dit voorkomt:

Overhoevend (te hoog geligeren, kabelschade of laaddaling riskeren).

Overbelasting (teveel kabel losmaken, wat leidt tot verwarring of structurele stress).

2. Soorten limietschakelaars in elektrische lieren
Rotary Limit Switches - Gevestigd door trommelrotaties (gebruikelijk in lieren).

Lever-arm limietschakelaars-fysiek geactiveerd door kabel- of haakbeweging.

Magnetische\/nabijheidssensoren-zonder contact, met behulp van Hall Effect-sensoren voor precieze controle.

3. Veiligheidsvoordelen
Voorkomt kabeloverbelasting - stopt de lier voordat de kabel volledig wordt gespoeld of niet -gespoeld.

Vermijdt mechanisch falen - vermindert stress op tandwielen, remmen en motoren.

Verbetert de veiligheid van de operator - Minimaliseert de risico's van gebroken kabels of ongecontroleerde laaddruppels.

4. Installatie en aanpassing
Moet correct zijn gekalibreerd om overeen te komen met de maximale\/minimale reizen van de lier.

Regelmatig testen zorgt voor betrouwbaarheid (handmatige override kan nodig zijn voor onderhoud).

5. Aanvullende veiligheidsvoorzieningen (complementair om schakelaars te beperken)
Laadsensoren - Detecteer overbelastingsomstandigheden.

Noodstop (e-stop)-Handmatige afsluitschakelaar.

Mechanische remmen - Betrek wanneer de stroom wordt gesneden.

6. Naleving en normen
Veel industriële lieren moeten voldoen aan veiligheidsnormen zoals:

OSHA (Occupational Safety and Health Administration)

ANSI\/ASME B30.7 (op basis gemonteerde drumtakels)

ISO 4309 (inspecties van de kraandraadkabel))



3. Veiligheidsapparaat

Snelle elektrische lieren zijn krachtige hulpmiddelen die in verschillende industrieën worden gebruikt, waaronder bouw-, mariene en off-road herstel. Om een ​​veilige werking te garanderen, moeten ze worden uitgerust met geschikte veiligheidsapparaten. Hier zijn belangrijke veiligheidsfuncties en best practices:

1. Bescherming van overbelasting (laadbegrenzer)
Voorkomt dat de lier buiten zijn nominale capaciteit werkt.

Knipt automatisch de stroom of activeert een alarm wanneer overbelast.

Sommige modellen gebruiken een mechanische koppeling of elektronische sensor.

2. Noodstop (e-stop)
Maakt onmiddellijke afsluiting mogelijk in geval van gevaar.

Kan een bekabelde externe, draadloze knop of op paneel gemonteerde schakelaar zijn.

3. Automatisch remsysteem
Betrokken wanneer de stroom wordt gesneden om ongecontroleerde spooling te voorkomen.

Essentieel voor het veilig houden van ladingen.

4. Limietschakelaars (bovenste\/onderste reislimiet)
Stopt de lier wanneer de lading een vooraf ingestelde positie bereikt.

Voorkomt overspoelen of kabelschade.

5. Thermische bescherming
Sluit de motor af als oververhitting wordt gedetecteerd.

Voorkomt burn -out vanwege langdurig gebruik.

6. afstandsbediening met veiligheidslot
Draadloze of bedraad afstandsbediening voor veilige afstandswerking.

Sommige afstandsbedieningen hebben een deadman -schakelaar (vereist continue druk).

7. Fairlead & Rope Guide
Zorgt voor gladde kabel\/touwspooling om klitten te voorkomen.

Roller of Hawse Fairleads verminderen wrijving.

8. Kabel\/touwinspectie- en veiligheidshaken
Uitgerust met een duurzame haak en veiligheidsvergrendeling.

Regelmatige inspectie van synthetisch touw of stalen kabel voor slijtage.

9. Weer- en corrosieweerstand (IP -beoordeling)
Belangrijk voor marien of buitengebruik.

Afgesloten motoren en corrosiebestendige materialen.

10. Waarschuwingslabels en handmatige veiligheidsinstructies
Wis markeringen voor laadlimieten, gevaren en goed gebruik.

4. Sketch









Snelle elektrische lieren bieden verschillende voordelen, waardoor ze populair zijn in verschillende industrieën zoals bouw, marien, off-road en materiaalbehandeling. Hier zijn enkele belangrijke voordelen:

1. Hoge snelheid en efficiëntie
Elektrische lieren met snelle lijnsnelheden (gemeten in voet per minuut) zorgen voor snelle tillen-, trek- of herstelbewerkingen.

Ideaal voor tijdgevoelige taken, zoals reddingsoperaties of snelle belastingafhandeling.

2. Krachtige prestaties
Veel snelle elektrische lieren bieden hoge trekcapaciteiten (tot enkele ton) met behoud van snelheid.

Uitgerust met sterke motoren en efficiënte versnellingssystemen voor zware toepassingen.

3. Eenvoudig te bedienen en te besturen
Elektrische lieren kunnen worden bediend met eenvoudige schakelaars, afstandsbedieningen of zelfs smartphone -apps in geavanceerde modellen.

Gladde en precieze belastingafhandeling in vergelijking met handmatige of hydraulische lieren.

4. Energie -efficiënt
Aangedreven door elektriciteit (batterij of directe stroombron), waardoor brandstofafhankelijkheid wordt verminderd in vergelijking met hydraulische of PTO-aangedreven lieren.

Regeneratief remmen in sommige modellen helpt energie te besparen.

5. Laag onderhoud
Minder bewegende delen dan hydraulische lieren, waardoor slijtage wordt verminderd.

Verzegelde componenten in sommige modellen beschermen tegen stof, water en corrosie.

6. veelzijdigheid
Geschikt voor verschillende toepassingen:

Off-road herstel (snelle extractie van voertuigen)

Marine & Boating (Anchor Retrieval, Docking)

Bouw en industrieel (materiaalheffen, tuigage)

Emergency Services (Fire\/Rescue Operations)

7. Veiligheidsfuncties
Automatische remsystemen voorkomen ongecontroleerde spooling.

Bescherming van overbelasting en thermische afsluitingen voorkomen motorbrandwonden.

Synthetische touwopties verminderen het risico's van snappen in vergelijking met stalen kabels.

8. Compact en lichtgewicht
Veel snelle elektrische lieren zijn ontworpen om ruimte-efficiënt te zijn, waardoor ze ideaal zijn voor voertuigen (jeeps, vrachtwagens, ATV's) zonder overmatig gewicht toe te voegen.

9. Rustige operatie
In tegenstelling tot luide hydraulische of gas-aangedreven lieren, werken elektrische modellen met minimale ruis, nuttig in stedelijke of ruisgevoelige omgevingen.

10. op de lange termijn kosteneffectief
Lagere operationele kosten in vergelijking met brandstofafhankelijke lieren.

Verminderde downtime vanwege betrouwbaarheid en onderhoudsgemak.





Snelle elektrische lieren worden veel gebruikt in verschillende industrieën vanwege hun efficiëntie, betrouwbaarheid en het vermogen om zware belastingen snel aan te kunnen. Hier zijn enkele belangrijke toepassingen:

1. Marine en offshore
Anchor -hantering: snel ankers verhogen en verlagen.

Meeringoperaties: assisteren bij het aanmeren en beveiligen van schepen.

Slepen en berging: schepen, lading of apparatuur herstellen.

2. Constructie en zwaar tillen
Crane -operaties: helpen bij het tillen en positioneren van zware materialen.

Rigging & hijsen: bewegende bouwapparatuur of geprefabriceerde structuren.

Betonpompen: ondersteunende betonnen plaatsing in hoogbouwgebouwen.

3. Off-road en voertuigherstel
4x4 & off-road herstel: vastzittende voertuigen uit modder, zand of ruw terrein trekken.

ToW -vrachtwagens: snel gehandicapte voertuigen op flatbeds lderen.

4. Industriële en productie
Materiaalbehandeling: het verplaatsen van zware belastingen in fabrieken of magazijnen.

Assemblagelijnen: grote componenten positioneren tijdens de productie.

5. Entertainment & Stage Rigging
Theater en concerten: snelle beweging van verlichting, geluidsapparatuur en podiumprops.

Filmproductie: camera's, sets of stuntapparatuur soepel en snel tillen.

6. Nood- en reddingsoperaties
Brandbestrijding: snelle inzet van slangen of hefapparatuur.

Zoeken en redden: mensen extraheren uit gevaarlijke locaties (bijv. Cliffs, ingestort gebouwen).

7. Landbouw en bosbouw
Logging: zware stammen of apparatuur slepen.

Farmmachines: helpen bij het tillen van hooibalen of andere zware landbouwbelastingen.





De productie van snelle elektrische lieren omvat verschillende belangrijke stappen, van ontwerp- en materiaalselectie tot montage en kwaliteitstesten. Hieronder is een algemene productieprocedure voor het produceren van snelle elektrische lieren:

1. Design & Engineering
Analyse van vereisten: Bepaal laadcapaciteit, snelheid, voeding (spanning), duty cyclus en omgevingscondities.

CAD -modellering: maak 3D -ontwerpen voor de lierstructuur, versnellingsbak, motor, trommel en remsysteem.

Simulatie en testen: voer stressanalyse, thermisch beheer en efficiëntie -optimalisatie uit met behulp van simulatiesoftware.

2. Materiaalverkoop
Metalen componenten: staal (voor trommel, frame, tandwielen), aluminium (voor lichtgewicht onderdelen).

Elektrische componenten: motor (DC\/AC), Solenoïde, schakelaars, bedrading, bedieningspaneel.

Andere componenten: remmen (mechanisch\/dynamisch), lagers, bevestigingsmiddelen, draadkabel\/kabel.

3. Productie van componenten
A. Productie van mechanische onderdelen
FRAME & DRUM -FABRICE: STALEN PLATEN SNEN, LASEN-, LASEN EN MACHININGEN.

Versnellingsproductie: precisiebewerking van tandwielen (worm, spot of planetair) voor de versnellingsbak.

ASH & LAGER-MONTAGE: bewerkingsassen en passende lagers met hoge lading.

B. Elektrische componenten Assemblage
Motoresmontage: monteren van de elektromotor (met geschikte toerental- en koppelbeoordelingen).

Besturingssysteem: bedradingsschakelaars, relais en afstandsbediening (indien van toepassing).

Remsysteem: het installeren van mechanische remmen of dynamisch remmen voor belastingregeling.

4. Subassemblage
Gearbox -montage: montagevrichten, assen en lagers in de behuizing.

Integratie van de trommel en touw: de trommel op de as beveiligen en de draadtouw\/synthetische kabel wikkelen.

Motor-versnellingskoppeling: de motor aansluiten op de versnellingsbak via directe aandrijving of riem\/poelie.

5. Laatste montage
Montage van de motor-versnellingsbak op het frame.

Het remsysteem en het bedieningspaneel installeren.

Het beveiligen van de trommel en het zorgen voor een soepele rotatie.

Veiligheidsvoorzieningen toevoegen (bescherming overbelasting, limietschakelaars).

6. Testen en kwaliteitscontrole
No-load-test: voer de lier uit zonder belasting om de motorfunctie en de ruisniveaus te controleren.

Laadtest: test onder nominale belasting (en overbelastingsomstandigheden) om stabiliteit en prestaties te garanderen.

Remtest: verifieer de remefficiëntie onder belasting.

Elektrische veiligheidscontrole: isolatieweerstand, kortsluitbeveiliging en thermische prestaties.

Duurzaamheidstest: voer meerdere cycli uit om betrouwbaarheid op lange termijn te beoordelen.

7. Oppervlaktebehandeling en coating
Schilderen\/poedercoating: corrosiebestendige afwerking voor buitengebruik.

Galvanisatie (indien nodig voor mariene\/industriële omgevingen).

8. Verpakking en verzending
Bevestig de verpakkingen om schade tijdens het transport te voorkomen.

Neem gebruikershandleidingen, garantie -informatie en veiligheidsrichtlijnen op.





Het bedrijf heeft een intelligent apparatuurbeheerplatform geïnstalleerd en heeft 310 sets (sets) hanterings- en lasrobots geïnstalleerd. Na de voltooiing van het plan zullen er meer dan 500 sets (sets) zijn en zal het apparatuurnetwerkpercentage 95%bereiken. Er zijn 32 laslijnen in gebruik genomen, er zijn 50 gepland om te worden geïnstalleerd en de automatiseringssnelheid van de gehele productlijn heeft bereikt.

Populaire tags: Snelle elektrische lieren, China Fast Electric lier fabrikanten, leveranciers, fabriek
