Kraanontwerptekeningen lezen - een beginnershandleiding
Deze handleiding is bedoeld om u te helpen begrijpen hoe u kraanontwerptekeningen moet lezen. Deze tekeningen zijn essentieel om ervoor te zorgen dat kranen veilig en effectief worden gebruikt in verschillende omgevingen, zoals fabrieken, magazijnen en bouwplaatsen. Kraanontwerptekeningen geven details over hoe de kraan is gebouwd, welke materialen zijn gebruikt en hoe deze binnen een bepaalde ruimte werkt.
Planningsfase: Toont de grootte, capaciteit en plaatsing van de kraan.
Bouwfase: Begeleidt de constructie en montage van de kraan.
Bedrijfsfase: Biedt informatie voor onderhouds- en veiligheidscontroles.
Kraantekeningen worden gedurende de hele levenscyclus van de kraan gebruikt om ervoor te zorgen dat deze goed, veilig en efficiënt functioneert.
Waarom het belangrijk is om kraantekeningen te lezen
Hoe u de overspanning en hoogte van een bovenloopbrug nauwkeurig kunt berekenen
Als u kraanontwerptekeningen kunt lezen, kunt u effectiever communiceren met ingenieurs, architecten en fabrikanten die bij het project betrokken zijn. Wanneer u de technische details in de tekeningen begrijpt, kunt u weloverwogen vragen stellen en ervoor zorgen dat de kraan aan alle noodzakelijke eisen voldoet.
Betere samenwerking: Gemakkelijker om kraanspecificaties te bespreken, zoals grootte, capaciteit en veiligheidskenmerken.
Duidelijk begrip: zorgt ervoor dat de kraan in de ruimte past en voldoet aan de veiligheidsnormen.
Helpt fouten tijdens installatie en bediening te voorkomen
Weten hoe u kraantekeningen moet lezen, helpt fouten tijdens zowel de installatie als de bediening van de kraan te voorkomen. Deze tekeningen benadrukken belangrijke details, zoals de vrije ruimte en de belastingslimieten, zodat u problemen kunt voorkomen voordat ze zich voordoen.
Installatie: Voorkomt problemen zoals montageproblemen of problemen met de speling.
Bediening: Zorgt ervoor dat de kraan binnen zijn grenzen wordt gebruikt om ongelukken te voorkomen.
Helpt bij doorlopend onderhoud en veiligheid
Het begrijpen van kraanontwerptekeningen is cruciaal om de kraan in goede staat te houden. Ze helpen bij het identificeren van slijtage aan belangrijke onderdelen en begeleiden reparaties of vervangingen. Bovendien bevatten deze tekeningen veiligheidsvoorzieningen, zoals belastingslimieten en noodstopsystemen, om ervoor te zorgen dat de kraan veilig wordt bediend.
Onderhoud: Maakt het eenvoudiger om te controleren op mogelijke problemen en tijdige reparaties uit te voeren.
Veiligheid: Zorgt ervoor dat de kraan veilig wordt gebruikt binnen de ontworpen limieten.
Samenvattend is het essentieel dat u weet hoe u kraanontwerptekeningen moet lezen om betere beslissingen te kunnen nemen tijdens de planning, installatie en bediening van de kraan. Het verbetert de communicatie met het team, voorkomt kostbare fouten en zorgt ervoor dat de kraan gedurende zijn hele levenscyclus veilig functioneert.
Soorten kraanontwerptekeningen
Overzicht van verschillende tekeningtypen
Bij kraanontwerp worden verschillende soorten tekeningen gebruikt om de specificaties en functionaliteit van de kraan te visualiseren en te communiceren. Deze tekeningen helpen bij de planning, constructie en bediening van de kraan en zorgen ervoor dat elk aspect zorgvuldig wordt overwogen en gedocumenteerd. De belangrijkste soorten kraanontwerptekeningen zijn conceptuele, voorlopige, constructie- en fabricagetekeningen. Elk dient een ander doel in verschillende stadia van de levenscyclus van de kraan.
Conceptuele tekeningen: Dit zijn ontwerpen in een vroeg stadium, waarbij de nadruk ligt op het algemene idee en de lay-out van de kraan.
Voorlopige tekeningen: Deze zijn gedetailleerder dan conceptuele tekeningen en geven een duidelijker beeld van de structuur en componenten van de kraan.
Constructietekeningen: Dit zijn de definitieve, nauwkeurige tekeningen die de daadwerkelijke constructie en installatie van de kraan begeleiden.
Fabricagetekeningen: Deze tekeningen worden gebruikt voor de vervaardiging van individuele kraancomponenten, met gedetailleerde afmetingen, materialen en montage-instructies.
Belangrijkste soorten tekeningen die u zult tegenkomen
Plattegronden (Indelingstekeningen)
Plattegronden, of lay-outtekeningen, zijn cruciaal om te visualiseren hoe de kraan past binnen de lay-out van een gebouw of faciliteit. Deze tekeningen tonen de positionering van de kraan in de ruimte, inclusief het banenstelsel en het omliggende gebied waarin hij zal opereren.
Doel: Toont de algemene indeling van de kraan binnen het gebouw of de werkruimte.
Componenten: Kraanpositie, baansysteem en rupsbanden.
Belangrijkste details:
Plaatsing van de kraan ten opzichte van muren en andere machines.
Baansysteem, inclusief hoe de kraan langs de sporen zal bewegen.
De benodigde ruimte voor de kraan om efficiënt en zonder obstakels te kunnen werken.
Hoogteaanzichten (verticale aanzichten)
Hoogteaanzichten bieden een verticaal perspectief van de kraan en laten zien hoe deze samenwerkt met de bouwconstructie en andere apparatuur. Deze weergaven richten zich op de positionering van de kraanonderdelen, zoals de hoogte van de kraan en de doorrijhoogtes.
Doel: Laat zien hoe de kraan verticaal in het gebouw of de ruimte past.
Componenten: Kraanhoogte, haakafstand en afstand tot de grond of het plafond.
Belangrijkste details:
De totale hoogte van de kraan en de benodigde ruimte tussen de kraan en eventuele constructies zoals balken of plafonds.
Het hefbereik van de haak en hoe deze past binnen de werkomgeving.
Verticale positionering van de kraancomponenten, waardoor de kraan voldoende ruimte heeft om veilig te kunnen werken.
Sectieweergaven (dwarsdoorsneden)
Doorsneden, of dwarsdoorsneden, tonen een "doorsnede" van de kraan en zijn componenten, waardoor de interne structuur en mechanische systemen zichtbaar worden. Deze weergaven zijn essentieel om te begrijpen hoe de verschillende elementen van de kraan op elkaar inwerken en worden gemonteerd.
Doel: Biedt een gedetailleerd intern beeld van de structuur en componenten van de kraan.
Componenten: structurele balken, liggers, takels en mechanische systemen.
Belangrijkste details:
Dwarsdoorsnede van het hoofdlichaam van de kraan, inclusief balken, takels en steunen.
Structurele elementen die bijdragen aan de sterkte en functionaliteit van de kraan.
Hoe verschillende mechanische systemen (bijvoorbeeld hijssystemen) passen binnen de kraanconstructie.
Detailtekeningen
Detailtekeningen bieden een nadere blik op individuele kraancomponenten en -systemen, waarbij de nadruk ligt op specifieke onderdelen die gedetailleerde aandacht vereisen voor fabricage, montage en installatie. Dit zijn zeer gedetailleerde tekeningen bedoeld voor fabrikanten en montageteams.
Doel: Het verstrekken van nauwkeurige details voor de fabricage en montage van kraanonderdelen.
Componenten: Specifieke onderdelen, materialen en montage-instructies.
Belangrijkste details:
Exacte afmetingen, materiaalspecificaties en lasdetails.
Stapsgewijze montage- of installatie-instructies.
Informatie over hoe specifieke componenten moeten worden geconstrueerd of aangesloten.
Door deze verschillende soorten kraanontwerptekeningen te begrijpen, kunt u beter door de technische aspecten van kraanplanning, installatie en onderhoud navigeren. Elk tekeningtype biedt waardevolle informatie die de veilige en efficiënte bediening van de kraan ondersteunt.
Plattegronden (Indelingstekeningen)
Wat is een plattegrond?
Een plattegrond (ook wel indelingstekening genoemd) is een tweedimensionale tekening die de indeling en positionering van kraansystemen binnen een gebouw of faciliteit illustreert. Het laat zien hoe de kraan in de ruimte past, inclusief het banenstelsel, de sporen en de omliggende gebieden waar de kraan zal opereren. Plattegronden zijn van vitaal belang bij het ontwerpen van kranen, omdat ze ingenieurs, ontwerpers en operators helpen de plaatsing van de kraan te visualiseren en ervoor te zorgen dat deze veilig en efficiënt functioneert binnen de beschikbare ruimte.
Rol in kraanontwerp:Plattegronden bieden een duidelijke, nauwkeurige weergave van de positie van de kraan binnen de werkruimte, waarbij kritieke gebieden zoals het banenstelsel en vrije zones worden benadrukt. Ze zorgen ervoor dat alle kraancomponenten voldoende ruimte hebben om te functioneren zonder interferentie van andere constructies of apparatuur.
Lay-outtekeningen interpreteren en kraanafmetingen identificeren
Om een lay-outtekening effectief te kunnen interpreteren, moet u de belangrijkste componenten en afmetingen begrijpen die op het plan zijn aangegeven.
Kranen en start- en landingsbanen: Lay-outtekeningen geven het pad aan dat de kraan zal volgen langs de sporen (het banenstelsel). De overspanning van de kraan, de spoorlengte en de locatie ten opzichte van de muren en andere apparatuur van de faciliteit worden hier weergegeven.
Kraanafmetingen identificeren: Zoek naar afmetingen op de plattegrond om de totale breedte, lengte en hoogte van de kraan te begrijpen. Dit laat zien hoeveel ruimte de kraan nodig heeft om te kunnen werken, waardoor de lay-out een onbelemmerde beweging mogelijk maakt.
Belangrijke dingen om naar te zoeken:
Overspanning van de kraan: De horizontale afstand tussen de twee steunen of baansporen van de kraan.
Reislengte: Hoe ver de kraan langs de rupsen kan reizen.
Positionering: de positie van de kraan ten opzichte van structurele elementen, muren, deuren en andere machines.
Belangrijkste kenmerken in plattegronden
Kraanbaan: plaatsing en lay-out
Het banensysteem verwijst naar de rails of balken die de beweging van de kraan binnen de faciliteit geleiden. Het is essentieel om ervoor te zorgen dat de rupsband van de kraan correct wordt geplaatst om interferentie met andere constructies te voorkomen en dat deze goed uitgelijnd is met het operationele pad van de kraan.
Plaatsing: De start- en landingsbaan moet zo worden geplaatst dat er voldoende ruimte is voor kraanbewegingen en dat de volledige overspanning van de kraan kan worden gehuisvest. Zorg ervoor dat de rupsband ver genoeg uitsteekt om de reisafstand van de kraan te overbruggen.
Indeling: Bij de indeling van de start- en landingsbaan moet rekening worden gehouden met de operationele behoeften van de kraan, zoals het bewegingsbereik en de afstand tot omliggende constructies.
Vrije ruimte: ruimten die nodig zijn voor een veilige bediening van de kraan
Vrije zones zijn gebieden rond de kraan die vrij moeten zijn van obstakels om veilig en efficiënt te kunnen werken. Deze ruimtes zijn gemarkeerd op de indelingstekening om te helpen bepalen of er voldoende ruimte is om de kraan goed te laten functioneren.
Vereiste vrije ruimte: De plattegrond moet de minimale vrije ruimte tonen die nodig is tussen de kraan en muren, deuren of andere apparatuur. Er moet bijvoorbeeld voldoende verticale ruimte zijn tussen de kraan en het plafond, en horizontale ruimte tussen de kraan en andere machines.
Veiligheidszones: Vrije zones zorgen ervoor dat het hijsgebied, de rupsbanden en de bedieningselementen van de kraan allemaal veilig zijn gepositioneerd, waardoor botsingen worden voorkomen en een soepele bediening mogelijk wordt gemaakt.
Afmetingen en schaal: hoe metingen worden weergegeven
Plattegronden bevatten doorgaans metingen om de exacte grootte en afstand tussen componenten weer te geven. Deze afmetingen worden vaak weergegeven in millimeters of meters, en de schaal van de tekening wordt aangegeven om het diagram naar werkelijke afmetingen te helpen vertalen.
Hoe metingen worden weergegeven: Let op de schaal aangegeven op de tekening. Een gebruikelijke schaal kan 1:100 of 1:200 zijn, wat betekent dat elke maat op de tekening overeenkomt met een specifiek veelvoud van de schaal (bijvoorbeeld 1 eenheid op de tekening is in werkelijkheid gelijk aan 100 eenheden).
Afmetingen begrijpen: De plattegrond toont belangrijke afmetingen zoals de overspanning van de kraan, de lengte van de startbaan en de hoogtevrijheid. Het begrijpen van deze metingen is cruciaal om ervoor te zorgen dat de kraan in de beschikbare ruimte past.

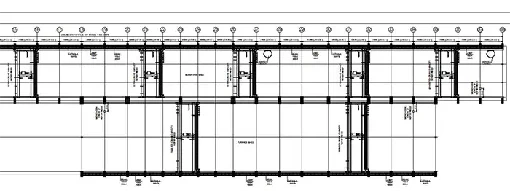

Voorbeeld: een plattegrond lezen
Laten we eens kijken naar een voorbeeld uit de praktijk van een plattegrond van een kraan, zodat u begrijpt hoe u deze moet interpreteren.
Baansysteem: De lay-out toont de twee sporen die de beweging van de kraan begeleiden. Deze sporen zijn uitgelijnd met de overspanning van de kraan, die wordt aangegeven door een meting, bijvoorbeeld 'Overspanning: 10 meter'. De lengte van de tracks (bijvoorbeeld 'Tracklengte: 20 meter') wordt ook gemarkeerd.
Hijsgebied: Dit is de ruimte waar de haak van de kraan voorwerpen zal optillen. Op de lay-out staat dit duidelijk aangegeven, waarbij het haaktraject van de kraan en de werkhoogte van de kraan worden aangegeven.
Controlestation: De lay-out laat ook zien waar het controlestation van de kraan (bestuurderscabine of bedieningspaneel) zich binnen de faciliteit bevindt. Dit is van cruciaal belang om ervoor te zorgen dat de machinist de bewegingen van de kraan veilig kan controleren en toegang heeft tot alle noodzakelijke bedieningselementen.
In dit voorbeeld kan de plattegrond het volgende aangeven:
Vrije ruimtezones: ruimtevereisten rond de kraan om obstructie te voorkomen en veilige beweging te garanderen.
Afmetingen gebouw: De totale beschikbare ruimte binnen het gebouw om ervoor te zorgen dat de kraan goed past.
Baanpositie: De exacte locatie van de sporen, met afmetingen voor de overspanning en reislengte.
Door deze belangrijke kenmerken van de plattegrond te begrijpen, kunt u een duidelijk beeld krijgen van hoe de kraan binnen de faciliteit zal functioneren en ervoor zorgen dat deze voldoet aan de operationele behoeften van het gebouw.
Hoogteaanzichten interpreteren (verticale aanzichten)
Wat is een hoogteweergave?
Een aanzicht is een verticale projectie van een constructie of object, waarbij vaak wordt weergegeven hoe het er vanaf de zijkant of vanuit een bepaalde hoek uitziet. Bij kraanontwerp illustreren zijaanzichten de verticale positionering van de kraan en bieden ze belangrijke details over de hoogte, de vrije ruimte en de interactie van de kraan met de bouwconstructie. Deze inzichten zijn cruciaal om te begrijpen hoe de kraan in de ruimte past en om ervoor te zorgen dat hij veilig kan werken binnen de afmetingen van de faciliteit.
Doel: Het primaire doel van een zijaanzicht is om te laten zien hoe hoog de kraan is, hoeveel vrije ruimte er nodig is en hoe de kraan samenwerkt met de infrastructuur van het gebouw, zoals het dak of de steunbalken.
De rol van hoogteweergaven bij het weergeven van verticale afstanden en spelingen
Hoogteaanzichten zijn essentieel voor het beoordelen van de verticale afstanden binnen het kraansysteem. Ze laten zien hoe de kraan binnen de verticale grenzen van het gebouw past en helpen ervoor te zorgen dat de kraan veilig kan werken met voldoende ruimte tussen de onderdelen van de kraan en de structuur van de faciliteit.
Belangrijkste rollen van hoogteaanzichten:
Verticale metingen: Ze geven duidelijke afmetingen, zoals de hoogte van de kraan en de afstand van de kraanhaak tot het hoogste punt van het gebouw.
Vrije ruimte: Hoogteweergaven helpen bij het identificeren van de vereiste veiligheidsafstanden tussen de kraan en gebouwcomponenten om botsingen te voorkomen en een soepele werking te garanderen.
Sleutelelementen in hoogtetekeningen
Kraanhoogte: Totale hoogte vanaf de vloer tot de bovenkant van de kraan
De kraanhoogte is een cruciaal element in een aanzicht en toont de totale verticale afstand vanaf de vloer van de faciliteit tot het bovenste deel van de kraan, zoals de bovenkant van de kraanbrug of hoofdligger.
Belang: Het kennen van de kraanhoogte is essentieel om ervoor te zorgen dat de kraan binnen de hoogtebeperkingen van het gebouw past. Het helpt problemen te voorkomen die verband houden met onvoldoende ruimte of plafondobstakels.
Haakhoogte (hefhoogte): de afstand die de kraanhaak verticaal kan afleggen
Haakhoogte (ook wel hijshoogte genoemd) verwijst naar de afstand van de haak van de kraan tot de vloer van het gebouw. Deze meting geeft aan hoe hoog de kraan objecten verticaal kan tillen.
Belang:Het is essentieel om het hijsvermogen van de kraan te bepalen en ervoor te zorgen dat de haak de vereiste hoogte kan bereiken voor het hijsen van materialen. Een hoge haakhoogte is nodig voor het hijsen van hoge of zware lasten, vooral in gebouwen met meerdere verdiepingen of faciliteiten met verhoogde opslag.
Ruimte tussen haak en structuur: zorgen voor veiligheidsmarges
De ruimte tussen de kraanhaak en de constructie van de faciliteit (zoals het dak, balken of muren) is essentieel voor een veilige bediening van de kraan. Hoogteaanzichten tonen deze spelingen, waardoor er voldoende ruimte is voor de haak om te bewegen zonder structurele componenten te raken of te beschadigen.
Veiligheidsmarges: Voldoende vrije ruimte is essentieel om ongelukken te voorkomen en ervoor te zorgen dat de kraan soepel kan werken. Als de vrije ruimte te klein is, kan dit leiden tot botsingen of belemmering van de kraanbeweging.
Dak- en structurele elementen: de relatie tussen de kraan en het gebouw tonen
Hoogteaanzichten laten ook zien hoe de kraan samenwerkt met de structurele elementen van het gebouw, zoals het dak, balken, kolommen of andere bovengrondse constructies.
Dakuitlijning:De hoogte en vrije ruimte van de kraan moeten in één lijn liggen met de dakconstructie om interferentie te voorkomen. Hoogtetekeningen helpen bij het identificeren hoe de kraan en de bouwcomponenten samenwerken en zorgen ervoor dat er geen risico bestaat op structurele schade of interferentie tijdens het bedienen van de kraan.
Voorbeeld: een hoogteweergave lezen
Laten we een voorbeeld van een kraanhoogtetekening bekijken om beter te begrijpen hoe u de belangrijkste details kunt lezen:
Kraanhoogte: De tekening kan een totale kraanhoogte van 12 meter aangeven, waarbij de afstand van de vloer tot de bovenkant van de kraan wordt weergegeven.
Haakhoogte: De haakhoogte kan worden gemarkeerd als 9 meter, wat de afstand aangeeft die de haak verticaal vanaf de vloer kan afleggen.
Vrije ruimte tussen haak en dak: Het bovenaanzicht kan een vrije ruimte van 1,5 meter laten zien tussen de haak en het dak van het gebouw, zodat de haak vrij kan bewegen zonder het plafond te raken.
Dak- en liggerinteracties: Het bovenaanzicht laat ook zien hoe de componenten van de kraan uitgelijnd zijn met de structuur van het gebouw. Het hijsmechanisme en de brug van de kraan kunnen bijvoorbeeld onder een balk of dakspant worden geplaatst, zodat er voldoende ruimte is voor een soepele bediening.
Door deze gegevens zorgvuldig te lezen, kunt u beoordelen of de kraan binnen de verticale ruimte van het gebouw past en of er voldoende vrije ruimte is voor veilig gebruik. Het begrijpen van deze elementen is essentieel voor een juiste kraanselectie, installatie en veiligheidsbeheer.

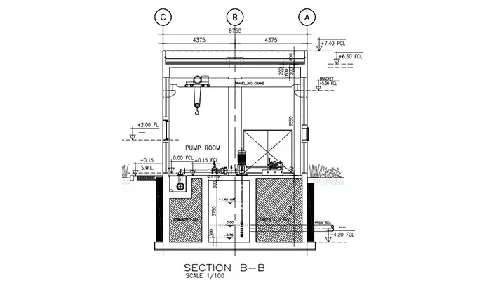

Sectieweergaven (dwarsdoorsneden)
Wat is een doorsnedeweergave?
Een doorsnede (ook wel dwarsdoorsnede genoemd) is een soort tekening waarbij een snede door een constructie wordt gemaakt, waarbij de interne details worden weergegeven die niet zichtbaar zijn in externe aanzichten zoals plattegronden of aanzichten. Bij kraanontwerp stellen sectieaanzichten ontwerpers, ingenieurs en operators in staat de interne componenten en structuur van de kraan te visualiseren, inclusief balken, liggers, hijssystemen en het loopmechanisme.
Betekenis:Doorsnedeaanzichten geven een dieper inzicht in het ontwerp van de kraan door te laten zien hoe de interne onderdelen zijn gerangschikt, waardoor ervoor wordt gezorgd dat de componenten van de kraan correct in elkaar passen en veilig werken.
Voorbeeld:Zoals weergegeven in de plattegrond van het geprefabriceerde productie- en opslagproject van Santiago Metro, is de doorsnedelijn C en is de richting van het doorsnedeaanzicht naar rechts.
Op de door de klant aangeleverde doorsnedetekening, Sectie CC, is van boven naar beneden (van links naar rechts) het volgende te zien: een bovenloopkraan van 10-ton, een geprefabriceerde transportband voor onderdelen, een monorail-takelophangsysteem, een 10-ton-semi-portaalkraan voor materiaaloverslag en een 4x6.25-ton-portaalkraan voor stapelen. Deze drie soorten kranen werken gecoördineerd samen om de voltooide geprefabriceerde componenten naar de externe opslagruimte van de fabriek te transporteren.
Hoe doorsneden de interne structuur en de belangrijkste mechanische componenten tonen
Doorsnedeaanzichten bieden gedetailleerd inzicht in de interne structuur van de kraan. Door de kraan langs een specifiek vlak door te snijden, onthullen ze de positionering van kritische componenten zoals de hoofdligger, hijsapparatuur en motoren. Deze inzichten zijn essentieel om te beoordelen hoe de kraan zal presteren, hoe het gewicht wordt verdeeld en hoe de mechanische systemen in de praktijk zullen werken.
Belangrijkste voordelen van doorsnedeweergaven:
Interne lay-out: laat zien hoe componenten zoals balken, wielen, motoren en elektrische systemen binnen de kraan zijn gerangschikt.
Montage: Geeft een duidelijk beeld van hoe onderdelen samenkomen en op elkaar inwerken, zodat er geen ontwerpproblemen zijn die de werking van de kraan kunnen beïnvloeden.
Belangrijkste kenmerken in doorsnedeweergaven
Ontwerp van hoofdliggers en balken: inzicht in de kritieke dragende componenten
De hoofdligger en balken zijn de belangrijkste structurele elementen die de last van de kraan ondersteunen. Doorsnedeaanzichten onthullen het ontwerp en de lay-out van deze componenten, inclusief de dikte, het materiaal en de plaatsing van de balken.
Lastverdeling: Doorsnedeaanzichten helpen ervoor te zorgen dat de balken de juiste afmetingen hebben en gepositioneerd zijn om het gewicht te dragen van de lasten die de kraan zal dragen. Als de balken niet correct zijn ontworpen, kan dit leiden tot structurele defecten of een ontoereikende lastbehandeling.
Reizend mechanisme en motorplaatsing: interpretatie van de bewegingssystemen van de kraan
Doorsnedeaanzichten bieden een blik op het loopmechanisme en de motorplaatsing die de beweging van de kraan langs de startbaan aandrijft. Deze componenten zijn cruciaal voor de mobiliteit en functionaliteit van de kraan.
Motor- en aandrijfsystemen: Doorsnedeaanzichten tonen de exacte positionering van de motoren, versnellingsbakken en aandrijfassen die de kraan langs zijn rupsbanden bewegen. Het begrijpen van de lay-out van deze systemen is belangrijk om te beoordelen hoe effectief de kraan zal reizen en of hij soepel over het beoogde pad zal kunnen bewegen.
Reizend mechanisme:Doorsnedeaanzichten laten zien hoe de wielen of rupssystemen van de kraan zijn uitgelijnd met de constructie, waardoor de kraan zonder obstakels kan bewegen en zijn gewicht gelijkmatig kan verdelen.
Indeling hijswerktuigen:Plaatsing van takels, trolleys en haken
Doorsnedeaanzichten benadrukken ook de lay-out van de hijsapparatuur, inclusief de trolley, takel en haak. Deze componenten zijn verantwoordelijk voor het heffen en laten zakken van de last van de kraan, dus hun positionering is van cruciaal belang voor de operationele efficiëntie.
Hijsmechanisme: Het doorsnedeaanzicht illustreert de positie van de takel ten opzichte van de structuur van de kraan, inclusief de motor, trommel en kabelsysteem. Dit helpt bij het beoordelen of de takel voldoende ruimte heeft om goed te functioneren.
Trolleybeweging: Het doorsnedeaanzicht laat zien hoe de trolley, die de takel en haak vasthoudt, langs de kraanbrug beweegt. De lay-out is van cruciaal belang om een soepele beweging te garanderen en interferentie met andere kraanonderdelen te voorkomen.
Haakplaatsing: Doorsnedeaanzichten laten ook zien hoe de haak is opgehangen en hoe deze in wisselwerking staat met de last, waardoor het hefvermogen van de kraan in lijn is met het ontwerp en de operationele vereisten.
Voorbeeld: een doorsnedeweergave lezen
Laten we een voorbeeld van een sectieweergave bekijken om te begrijpen hoe u deze moet lezen:
Indeling hoofdligger en ligger: In de doorsnedeweergave ziet u mogelijk de hoofdligger langs de bovenkant van de kraan lopen, ontworpen met specifieke materialen zoals stalen I-balken. Uit de tekening zou kunnen blijken dat de ligger 500 mm dik is, gemaakt van hoogwaardig staal om zware lasten te kunnen dragen. De balk kan worden afgebeeld onder de ligger, ontworpen met een soortgelijk materiaal maar met verschillende afmetingen.
Rijmechanisme: Het doorsnedeaanzicht toont de kraanmotor aan het ene uiteinde van de brug. U kunt de versnellingsbak, de aandrijfmotor en de plaatsing van de wielen langs de onderkant van het gedeelte zien, zodat u zeker weet dat de wielen van de kraan goed zijn uitgelijnd met het banenstelsel.
Hijsuitrusting: Het doorsnedeaanzicht kan een takel tonen die in het midden van de hoofdligger van de kraan is gemonteerd, terwijl de loopkat erlangs beweegt. De haak kan onder de takel worden geplaatst en laat zien hoe deze langs de overspanning van de kraan zal bewegen om lasten op te tillen en te verplaatsen.
Door deze componenten in de doorsnedeweergave zorgvuldig te interpreteren, krijgt u een duidelijker beeld van het interne ontwerp van de kraan en begrijpt u hoe de belangrijkste onderdelen samenwerken om lasten veilig te heffen en te verplaatsen.
Samenvattend bieden sectieaanzichten kritische inzichten in de interne structuur en systemen van een kraan. Ze helpen ingenieurs en operators begrijpen hoe de kraan functioneert en hoe de componenten in elkaar passen, waardoor ze essentieel zijn voor een goed ontwerp, bediening en onderhoud.
Detailtekeningen: in de kleine lettertjes duiken
Wat is een detailtekening?
Een detailtekening is een zeer gedetailleerde, nauwkeurige tekening die wordt gebruikt bij het ontwerpen van kranen en die zich richt op specifieke onderdelen of componenten. Deze tekeningen bieden een diepgaand inzicht in de afmetingen, het materiaal, de productieprocessen en de montage-instructies voor elk onderdeel van de kraan. In tegenstelling tot algemene lay-out- of doorsnedetekeningen zoomen detailtekeningen in op de fijnere details, zodat elk onderdeel nauwkeurig kan worden vervaardigd en geassembleerd.
Belang:Detailtekeningen zijn essentieel om kraanontwerpen werkelijkheid te laten worden. Ze bieden de exacte specificaties en richtlijnen die nodig zijn om componenten te produceren die perfect bij elkaar passen, zodat de kraan functioneert zoals ontworpen.
Hoe detailtekeningen een hoge nauwkeurigheid bieden bij productie en montage
Detailtekeningen zijn van cruciaal belang omdat ze de precisie bieden die nodig is om complexe kraancomponenten te vervaardigen. Ze splitsen elk onderdeel op in de kleinste elementen, zodat de specificaties duidelijk zijn voor fabrikanten, lassers en monteurs. Zonder deze precieze details kunnen er fouten optreden bij de fabricage of montage, die de veiligheid en functionaliteit van de kraan kunnen beïnvloeden.
Precisie bij de productie: Detailtekeningen specificeren de exacte afmetingen, materiaalsoorten en toleranties om ervoor te zorgen dat elk onderdeel volgens exacte specificaties wordt geproduceerd.
Richtlijnen voor montage: Deze tekeningen dienen ook als blauwdruk voor het monteren van de kraan en laten zien hoe componenten in elkaar moeten worden gezet en vastgemaakt om de structurele integriteit en een soepele werking te garanderen.
Sleutelelementen in detailtekeningen
Onderdelenspecificaties: gedetailleerde afmetingen en materialen
Detailtekeningen bieden uitgebreide informatie over de afmetingen van elk onderdeel, inclusief lengte, breedte, hoogte en dikte. Deze metingen zijn cruciaal om ervoor te zorgen dat elk onderdeel binnen het totale kraanontwerp past en correct samenwerkt met andere onderdelen.
Materiaalspecificaties: Detailtekeningen geven ook de materialen aan die voor elk onderdeel nodig zijn, zoals staalkwaliteit, coatingtype of speciale materialen zoals corrosiebestendige legeringen.
Toleranties: Ze specificeren toleranties, dit zijn de toegestane afwijkingen in grootte om ervoor te zorgen dat de onderdelen correct in elkaar passen. Toleranties voorkomen dat onderdelen te groot of te klein zijn, wat zou kunnen leiden tot operationele problemen of veiligheidsproblemen.
Fabricagedetails: hoe elk onderdeel wordt vervaardigd
Detailtekeningen geven aan hoe elk onderdeel moet worden vervaardigd. Dit omvat instructies over snij-, las-, montage- en afwerkingsprocessen. Deze instructies zorgen ervoor dat elk onderdeel volgens de exacte ontwerpspecificaties wordt gemaakt en correct kan worden gemonteerd.
Lassen: Voor gelaste onderdelen specificeren detailtekeningen het type las dat moet worden gebruikt (bijvoorbeeld hoeklas, stomplas) en de grootte ervan. Dit is van cruciaal belang om de sterkte en integriteit van lasverbindingen te garanderen.
Bevestigingsmiddelen: Ze specificeren ook de soorten en maten van bevestigingsmiddelen, zoals bouten of klinknagels, en waar ze moeten worden gebruikt voor een veilige montage.
Afwerkingen: Detailtekeningen kunnen ook informatie bevatten over oppervlakteafwerkingen, zoals poedercoaten of galvaniseren, om de onderdelen tegen corrosie te beschermen.
Montage-instructies:Begrijpen hoe onderdelen in elkaar passen
Een van de belangrijkste rollen van detailtekeningen is om te laten zien hoe verschillende kraancomponenten moeten worden gemonteerd. Deze tekeningen bieden stapsgewijze instructies over hoe elk onderdeel in elkaar past, zodat de kraan snel en nauwkeurig in elkaar kan worden gezet, zonder ontbrekende of niet-overeenkomende onderdelen.
Montagevolgorde: Detailtekeningen geven vaak de volgorde van montage aan, zodat onderdelen in de juiste volgorde worden samengevoegd.
Schrijnwerk en uitlijning: Ze laten ook zien hoe onderdelen moeten worden uitgelijnd, vastgeschroefd of aan elkaar gelast, waardoor een goede structurele integriteit en uitlijning door de hele kraan wordt gegarandeerd.
Voorbeeld: een detailtekening lezen
Om beter te begrijpen hoe detailtekeningen werken, laten we een voorbeeld van een onderdeel van een hijsmechanisme bekijken.
Component: Een hijstrommel.
Onderdelenspecificaties: De tekening toont de exacte afmetingen van de trommel, inclusief de diameter en lengte. Het specificeert ook het materiaal (bijvoorbeeld staalkwaliteit) en de tolerantiegrenzen (bijvoorbeeld ±0,5 mm).
Fabricagedetails: De tekening geeft het proces aan voor het maken van de hijstrommel, inclusief het snijden, lassen van de naden en eventuele speciale behandelingen, zoals warmtebehandeling, om ervoor te zorgen dat het materiaal sterk genoeg is om zware belastingen te weerstaan.
Montage-instructies: De tekening laat zien hoe de hijstrommel in het totale kraansysteem past. Het geeft richtlijnen over hoe het op de as moet worden geplaatst en welke bevestigingsmiddelen nodig zijn om het op zijn plaats te bevestigen. Mogelijk zijn er instructies voor het uitlijnen van de trommel met de hijsmotor en het kabelsysteem van de kraan.
Detailtekeningen zijn essentiële hulpmiddelen bij het ontwerpen van kranen. Ze bieden de precisie die nodig is om de componenten van de kraan correct te fabriceren, assembleren en installeren. Met nauwkeurige onderdelenspecificaties, duidelijke fabricagedetails en uitgebreide montage-instructies spelen deze tekeningen een cruciale rol bij het garanderen dat de kraan veilig wordt gebouwd, functioneert zoals verwacht en optimaal presteert gedurende zijn levensduur. Het begrijpen en interpreteren van detailtekeningen is daarom een belangrijke vaardigheid voor iedereen die betrokken is bij het ontwerpen, bouwen of onderhouden van kranen.
Afmetingen, schalen en notaties interpreteren
Afmetingen in kraantekeningen
Het begrijpen van afmetingen in kraantekeningen is van cruciaal belang om ervoor te zorgen dat onderdelen en constructies op de juiste maat worden gebouwd en goed passen binnen de ontwerpspecificaties.
Lengte, breedte en hoogte:Dit zijn de basisafmetingen die de maat van kraanonderdelen beschrijven. In kraantekeningen zie je vaak afmetingen uitgedrukt in millimeters (mm) of meters (m), afhankelijk van de schaal van de tekening. Bijvoorbeeld:
Lengte kan verwijzen naar de afstand van het ene uiteinde van een balk naar het andere.
Breedte verwijst doorgaans naar de afstand over een onderdeel (bijvoorbeeld de breedte van een ligger of start- en landingsbaansysteem).
Hoogte beschrijft vaak de verticale afstand, zoals van de vloer tot de bovenkant van de kraanconstructie of de haakhoogte.
Afstand:In kraantekeningen verwijst de afstand naar de afstand tussen verschillende onderdelen. Bijvoorbeeld de afstand tussen steunkolommen, tussen de rails van de kraan of de afstand tussen de balken en het hijsmechanisme. Een nauwkeurige afstand is belangrijk om ervoor te zorgen dat de kraan soepel binnen zijn omgeving kan bewegen en om ervoor te zorgen dat componenten elkaar niet hinderen.
Afmetingen lezen
Als u afmetingen in een kraantekening wilt lezen, let dan op de cijfers naast lijnen, pijlen of vormen. Deze geven de meting van een bepaald kenmerk aan. Bijvoorbeeld:
Lineaire afmetingen: weergegeven met een pijl aan elk uiteinde, verbonden door een lijn die de lengte aangeeft.
Diameter: Getoond met een cirkel en een afmeting die de maat aangeeft.
Hoogte en vrije ruimte: Vaak gespecificeerd met een getal dat de verticale afstand vanaf een referentiepunt vertegenwoordigt, zoals het grond- of vloerniveau.
Belang van schaal en hoe deze wordt weergegeven in kraantekeningen
De schaal in kraantekeningen vertelt u de relatie tussen de tekeninggrootte en de werkelijke grootte van de kraan of zijn componenten. Als een tekening bijvoorbeeld de schaal 1:100 heeft, betekent dit dat 1 eenheid op de tekening in werkelijkheid gelijk is aan 100 eenheden. Veelgebruikte schalen die bij het ontwerpen van kranen worden gebruikt, zijn 1:100, 1:200 en 1:500, afhankelijk van de complexiteit en grootte van de kraan.
Schalen lezen:Kraantekeningen moeten de gebruikte schaal aangeven, hetzij in het titelblok, hetzij naast de tekening. Controleer altijd de schaal om er zeker van te zijn dat u de afmetingen correct interpreteert.
Schaal 1:100: 1 cm op de tekening vertegenwoordigt 100 cm (1 meter) in werkelijkheid.
Schaal 1:200: 1 cm op de tekening komt in werkelijkheid overeen met 200 cm (2 meter).
Als u de schaal kent, begrijpt u de relatieve grootte van de kraan, componenten of systemen die worden geïllustreerd, en kunt u de werkelijke grootte visualiseren, zelfs als u met grote of gedetailleerde tekeningen werkt.
Notaties en symbolen
In kraanontwerptekeningen bieden notaties en symbolen belangrijke informatie over materialen, oppervlakteafwerkingen, toleranties en andere belangrijke kenmerken van de kraancomponenten. Deze zijn van cruciaal belang om ervoor te zorgen dat de kraan volgens de juiste specificaties wordt vervaardigd en gemonteerd.
Veelgebruikte symbolen in kraantekeningen:
Materiaalsymbolen: Geef aan welk type materiaal voor elk onderdeel wordt gebruikt. Bijvoorbeeld:
S voor staal.
AL voor aluminium.
ST voor constructiestaal.
Oppervlakteafwerkingen: vertegenwoordigen het type afwerking dat op een component is toegepast, zoals:
Gegalvaniseerd voor bescherming tegen corrosie.
Geverfd om de aangebrachte coating aan te geven voor esthetische of beschermende doeleinden.
Tolerantiesymbolen:Toleranties geven de toegestane variatie in de grootte van een onderdeel aan. Deze symbolen geven aan hoeveel een onderdeel kan afwijken van de opgegeven afmeting zonder de prestaties te beïnvloeden. Toleranties worden meestal aangegeven naast een afmeting, zoals ±0,5 mm.
Standaardnotatiesystemen:
ANSI- en ISO-normen: Deze internationale normen zorgen ervoor dat kraantekeningen uniform en gemakkelijk te interpreteren zijn in verschillende landen en industrieën. Standaardnotatiesystemen worden vaak gebruikt om belangrijke informatie te markeren, zoals lasdetails, materiaalkwaliteiten of identificatienummers van componenten.
Algemene notatie-elementen:
Lassymbolen: geven aan waar en hoe een verbinding moet worden gelast.
Symbolen voor bouten en bevestigingsmiddelen: geef aan waar en hoe bouten, moeren en andere bevestigingsmiddelen moeten worden geïnstalleerd.
Draadsymbolen: geven het type draad aan dat wordt gebruikt voor bouten of schroeven.
Deze notaties zijn essentieel voor iedereen die betrokken is bij het ontwerp of de productie van een kraan, omdat ze ervoor zorgen dat de juiste materialen, processen en toleranties worden gebruikt bij de constructie van de kraan.
Belangrijke overwegingen bij het lezen van kraantekeningen
Toleranties en grenzen begrijpen
Toleranties en limieten in het kraanontwerp verwijzen naar de aanvaardbare variaties in afmetingen of afmetingen die een veilige en effectieve bediening van de kraan garanderen.
Waarom toleranties belangrijk zijn: Toleranties specificeren hoeveel de afmetingen van een onderdeel kunnen afwijken van de aangegeven afmetingen. Deze afwijkingen kunnen de prestaties, veiligheid en levensduur van de kraan beïnvloeden. Een klein verschil in de liggerlengte of uitlijning van de ligger kan bijvoorbeeld van invloed zijn op het evenwicht, de lastverdeling en het soepel functioneren van de kraan.
Soorten toleranties:
Maattoleranties: Geef de toegestane variaties in maat voor onderdelen aan, zoals balklengtes of haakafstanden.
Geometrische toleranties: Houd rekening met de vorm, oriëntatie of positie van componenten en zorg ervoor dat onderdelen correct in elkaar passen en functioneren zoals bedoeld.
Hoe toleranties te lezen: Toleranties worden meestal aangegeven bij de afmetingen in kraantekeningen en zijn gemarkeerd met symbolen (bijvoorbeeld ±0.5 mm of een tolerantiesymbool naast een afmeting). Het begrijpen van deze toleranties is essentieel voor een nauwkeurige productie en montage.
Belastingcapaciteiten beoordelen
Laadvermogen verwijst naar het maximale gewicht of de maximale kracht waarvoor de kraan is ontworpen om veilig te heffen. Het correct interpreteren van deze informatie is van cruciaal belang om ervoor te zorgen dat de kraan de beoogde lasten kan verwerken zonder de structurele limieten te overschrijden.
Hoe laadvermogen te interpreteren:
Maximaal draagvermogen: Het maximale hefvermogen van de kraan wordt doorgaans aangegeven in ton (bijvoorbeeld 10-ton, 20-ton). Deze waarde weerspiegelt het hoogste gewicht dat de kraan veilig kan tillen zonder risico op structurele schade of operationele storingen.
Lastverdeling: Sommige kranen hebben een variabel draagvermogen, afhankelijk van de hoogte of afstand waarop de last wordt gehesen. Een kraan kan bijvoorbeeld een zwaardere last op een lagere hoogte hijsen, maar op grotere hoogte beperkt zijn.
Gebruiksklasse: Kraantekeningen bevatten vaak een belastingsklasse (bijv. Klasse A, Klasse C) die beschrijft hoe vaak en hoe zwaar de kraan naar verwachting zal werken. Dit helpt bij het beoordelen of de kraan de lasten in de loop van de tijd consistent kan hanteren.
Hoe u het laadvermogen in tekeningen kunt controleren:Details over het draagvermogen zijn vaak opgenomen in de technische specificaties of in de lastdiagrammen die bij het kraanontwerp horen. Zorg ervoor dat het laadvermogen van de kraan in lijn is met de operationele vereisten van de faciliteit.
Veiligheidsfuncties en naleving
Veiligheid staat voorop bij het ontwerpen van een kraan en het is essentieel om de veiligheidsvoorzieningen die in de kraan zijn ingebouwd te identificeren en te begrijpen. Naleving van de relevante veiligheidsnormen zorgt ervoor dat de kraan veilig is voor operators en minimaliseert het risico op ongevallen.
Belangrijkste veiligheidskenmerken in kraantekeningen:
Eindschakelaars: Deze apparaten voorkomen dat de kraan veilige grenzen overschrijdt (bijvoorbeeld door te voorkomen dat de kraan te ver langs de rails beweegt of de haak te hoog opheft).
Overbelastingsbeveiliging: Een systeem dat voorkomt dat de kraan lasten boven zijn nominale capaciteit tilt. Meestal wordt dit in het ontwerp aangegeven als een veiligheidsmechanisme dat aan het hijsmiddel is bevestigd.
Anti-botsingssystemen: In sommige kranen, vooral die in drukke gebieden, zijn anti-botsingssystemen opgenomen om ongelukken met andere kranen of obstakels te voorkomen.
Noodstopsystemen: Met deze systemen, duidelijk aangegeven op de tekeningen, kunnen operators de kraan in een noodsituatie stoppen.
Zorgen voor naleving van normen: Kraantekeningen moeten verwijzen naar relevante veiligheidsnormen (bijv. OSHA, ISO 9001 of EN 15011). Zorg ervoor dat het ontwerp voldoet aan deze normen voor veilig gebruik, onderhoud en inspectie. Controleer op:
Belasting- en stabiliteitsclassificaties in overeenstemming met industrienormen.
Vrije ruimtevereisten om veilig gebruik in de buurt van obstakels te garanderen.
Juiste etikettering en veiligheidsmarkeringen.
Coördinatie met andere systemen
Een kraan functioneert niet op zichzelf; het maakt deel uit van een groter bouwsysteem. Het coördineren van het ontwerp van de kraan met andere systemen is van cruciaal belang om een naadloze integratie en effectieve werking te garanderen.
Elektrische systemen:
Kranen worden vaak aangedreven door elektromotoren en vereisen mogelijk gespecialiseerde bedrading, elektrische panelen en besturingssystemen.
Kraanontwerptekeningen moeten elektrische aansluitingen, stroomvoorzieningsvereisten en veiligheidsschakelaars aangeven.
Zorg ervoor dat het elektrische systeem van de kraan compatibel is met de elektrische infrastructuur van de faciliteit, inclusief vermogen en besturingsinterfaces.
Mechanische systemen:
De bewegingssystemen van de kraan, zoals de loopkatten en takels, moeten worden uitgelijnd met andere mechanische systemen in de faciliteit, zoals de baanrails of de ondersteunende structuur.
Houd rekening met de onderhoudsbehoeften van de kraan, zoals de smeerpunten, en hoe deze van invloed kunnen zijn op andere apparatuur.
Structurele integratie:
De onderdelen van de kraan moeten correct aan de bouwconstructie worden verankerd. Controleer de lay-out en structurele integriteit van de funderingen, kolommen en balken waar de kraan zal worden geïnstalleerd.
Zorg ervoor dat de vrije zones rondom de kraan voldoende zijn voor het volledige bewegingsbereik en dat de kraan andere systemen, zoals HVAC, verlichting of loodgieterswerk, niet hindert.
Coördinatie met andere apparatuur:
Kranen maken vaak deel uit van grotere systemen, zoals geautomatiseerde materiaalbehandelingssystemen, transportbanden of productielijnen. Zorg ervoor dat de kraan op de juiste manier is gepositioneerd en gedimensioneerd, zodat deze samen met andere apparatuur kan werken.
Coördinatie met de indeling van het gebouw en andere machines zal de workflow optimaliseren en knelpunten verminderen.
Veelvoorkomende fouten die u moet vermijden bij het lezen van kraanontwerptekeningen
Schaal en afmetingen verkeerd interpreteren
Een van de meest voorkomende fouten bij het lezen van kraanontwerptekeningen is het verkeerd begrijpen van de schaal en afmetingen van de kraan en zijn componenten.
Fouten bij schaalconversie voorkomen:
Kraantekeningen worden vaak op schaal getekend (bijvoorbeeld 1:100 of 1:50), waardoor de afmetingen op de tekening een verkleinde versie zijn van de werkelijke afmetingen.
Schaal dubbel controleren: Bevestig altijd de schaal van de tekening aan het begin. Dit wordt doorgaans aangegeven in het titelblok of nabij de rand van de tekening.
Gebruik een schaalliniaal: Om fouten bij het omrekenen van de schaal te voorkomen, gebruikt u een schaalliniaal om rechtstreeks vanaf de tekening te meten. Dit zorgt ervoor dat de afmetingen die u leest nauwkeurig zijn voor de volledige kraan.
Overweeg eenheden: let erop of metingen in millimeters (mm), centimeters (cm) of meters (m) zijn. Het verkeerd lezen van eenheden kan leiden tot kostbare fouten bij het vervaardigen of assembleren van componenten.
Afmetingen verkeerd gelezen:
Controleer alle afmetingen: Zorg ervoor dat alle afmetingen (hoogte, lengte, breedte en tussenruimte) consistent zijn met de specificaties en toepassing van de kraan.
Controleer de totale afmetingen: Controleer de totale kraanafmetingen nogmaals met de afmetingen van de afzonderlijke componenten om te bevestigen dat de lay-out werkt binnen uw beschikbare ruimte.
Met uitzicht op structurele of veiligheidsdetails
Een andere belangrijke fout is het over het hoofd zien van kritische structurele elementen of veiligheidsvoorzieningen die nodig zijn voor een juiste kraaninstallatie en veilige bediening.
Opruiming en ruimte:
Vrije ruimtezones begrijpen: Zorg er altijd voor dat er voldoende ruimte is tussen de bewegende delen van de kraan (zoals de haak, de trolley en de takel) en andere constructies (zoals balken, muren of uitrusting). Dit is cruciaal voor een veilige werking.
Verticale en horizontale speling: Controleer zowel de verticale speling (haakhoogte en kraanhoogte) als de horizontale speling (ruimte voor beweging langs de startbaan).
Draagvermogen:
Controleer structurele integriteit: Let op hoe de kraan wordt ondersteund. Het onjuist interpreteren of negeren van het draagvermogen kan leiden tot instabiliteit of falen van de kraan.
Materiaalspecificaties verifiëren: Controleer de materialen die worden gebruikt in structurele componenten, zoals balken en liggers, om er zeker van te zijn dat ze voldoen aan de vereiste sterkte en duurzaamheid voor de belasting van de kraan.
Veiligheidsvoorzieningen:
Overbelastingsbeveiliging: Controleer altijd op overbelastingsbeveiligingen in de tekeningen, die voorkomen dat de kraan gewichten kan heffen die het nominale vermogen overschrijden.
Eindschakelaars en noodsystemen: Zorg ervoor dat veiligheidsvoorzieningen, zoals eindschakelaars, noodstopknoppen en antibotsingssystemen, correct in het ontwerp zijn opgenomen.
Naleving van standaarden: Controleer de tekening op verwijzingen naar industriestandaarden (bijv. ISO, OSHA), waarmee wordt bevestigd dat het ontwerp voldoet aan de veiligheidsvoorschriften.
Gevolgen van het negeren van de veiligheid: Het negeren van deze kritische elementen kan leiden tot ongelukken, overmatige slijtage of zelfs volledige uitval van de kraan. Geef altijd prioriteit aan veiligheid bij uw interpretatie van de tekeningen.
Ontbrekende belangrijke details
Kraanontwerptekeningen bevatten veel informatie en het is gemakkelijk om cruciale elementen over het hoofd te zien als u niet elke sectie zorgvuldig doorneemt.
Grondige beoordeling van alle secties:
Controleer elke weergave: Concentreer u niet alleen op de plattegronden of één sectie. Controleer alle aanzichten, inclusief aanzicht-, doorsnede- en detailtekeningen, om er zeker van te zijn dat er niets over het hoofd wordt gezien. Elke weergave onthult belangrijke details die de andere aanvullen.
Zoek naar kleine maar belangrijke details: Zelfs kleine annotaties, zoals lassymbolen, materiaalspecificaties of tolerantiemarkeringen, kunnen een aanzienlijke invloed hebben op de manier waarop de kraan wordt geconstrueerd of gemonteerd. Het missen van deze details kan leiden tot fouten bij de fabricage of installatie.
Belangrijke aandachtsgebieden:
Montagedetails: Kijk voor gedetailleerde montage-instructies in de tekeningen. Deze zijn cruciaal om te begrijpen hoe de kraancomponenten samenkomen.
Verbindingspunten: Let op verbindingspunten zoals verbindingen, lassen en bevestigingsmiddelen. Deze zijn van cruciaal belang voor de structurele integriteit en een veilige werking.
Onderhouds- en inspectievereisten: Soms worden onderhoudstoegangspunten en inspectieprocedures in de tekening aangegeven, die van vitaal belang zijn voor het garanderen van de kraanprestaties op de lange termijn.
Waarom ontbrekende details kostbaar kunnen zijn: Het over het hoofd zien van cruciale onderdelen of stappen in het kraanontwerpproces kan leiden tot onjuiste installaties, veiligheidsrisico's en kostbare herbewerkingen of vertragingen in de constructie- en exploitatiefasen.
Praktische tips voor beginners
Hoe u vertrouwen kunt opbouwen bij het lezen van kraantekeningen
Voor degenen die net beginnen, kan het lezen van kraanontwerptekeningen intimiderend zijn. Met de juiste aanpak kunt u echter uw zelfvertrouwen opbouwen en deze tekeningen effectief gaan interpreteren.
Begin met basistekeningen: begin met het concentreren op eenvoudigere kraanontwerpen voordat u doorgaat naar meer gedetailleerde en complexe ontwerpen. Als u de basiselementen zoals plattegronden en aanzichten begrijpt, krijgt u een solide basis.
Maak uzelf vertrouwd met de terminologie: Kraanontwerptekeningen gebruiken specifieke termen (bijvoorbeeld vrije ruimte, draagvermogen, ligger). Als u de algemene terminologie begrijpt, kunt u beter begrijpen wat elk onderdeel van de tekening vertegenwoordigt.
Breek de tekeningen af: Probeer een kraantekening niet in één keer te lezen. Breek het op in kleinere secties (plattegrond, aanzicht, doorsnede, enz.) en concentreer u op het interpreteren van één onderdeel tegelijk. Deze methodische aanpak zal je helpen geleidelijk het volledige plaatje samen te stellen.
Gebruik een systematische aanpak: controleer eerst het titelblok op belangrijke informatie, zoals de schaal, de tekendatum en de projectnaam. Bekijk vervolgens de belangrijkste kenmerken, zoals afmetingen, toleranties en opmerkingen.
Aanbevolen bronnen voor verder leren
Om uw inzicht te verdiepen en uw vaardigheden te verbeteren, kunt u verschillende hulpmiddelen gebruiken:
Leerboeken: Zoek naar leerboeken die de grondbeginselen van werktuigbouwkunde en bouwtechniek behandelen, met name de boeken die zich bezighouden met kraanontwerp en -constructie.
Voorbeeld: "Crane Design & Construction" door Stephen P. Richmond
Online cursussen: Veel platforms bieden cursussen aan over het interpreteren van technische tekeningen, CAD-software en kraanbediening.
Voorbeeld: Platformen zoals Coursera, Udemy of LinkedIn Learning bieden gespecialiseerde cursussen in technisch tekenen en kraanbediening.
Bronnen van fabrikanten: Fabrikanten verstrekken vaak gedetailleerde tekeningen voor hun kraanmodellen, die u kunnen helpen de specifieke vereisten van verschillende kraantypen te begrijpen.
Techniekforums en -gemeenschappen: sluit u aan bij onlinegemeenschappen waar professionals kraanontwerp bespreken en hun ervaringen delen. Dit is een uitstekende manier om van anderen te leren en vragen te stellen over lastige aspecten van kraantekeningen.
Oefen met voorbeelden uit de echte wereld
Het lezen van kraantekeningen is een vaardigheid die met oefenen verbetert. Zo kunt u effectief uw praktijkervaring opbouwen:
Begin met eenvoudige kraanontwerpen: Begin met basiskranen zoals bovenloopkranen met enkele ligger of kleinere portaalkranen. Deze ontwerpen zijn minder complex en helpen u bij het leren interpreteren van belangrijke kenmerken, zoals het banenstelsel, de hijsgebieden en de bewegingen van de trolleys.
Ga geleidelijk over op complexe ontwerpen: Als u eenmaal vertrouwd bent met de basistekeningen, daag uzelf dan uit met complexere ontwerpen, zoals dubbelliggerkranen of op maat gemaakte kranen voor specifieke toepassingen. Deze ontwerpen omvatten vaak ingewikkeldere componenten en structurele details.
Gebruik tekeningen van de fabrikant om te oefenen: Veel kraanfabrikanten stellen voorbeeldtekeningen online beschikbaar. Bestudeer deze praktijkvoorbeelden om te zien hoe de componenten zijn ingedeeld en om beter te begrijpen hoe kraansystemen samenkomen.
Schets het uit: Probeer uw eigen kraanontwerp te schetsen op basis van een reeks specificaties. Met deze oefening kunt u visualiseren hoe verschillende componenten op elkaar inwerken en uw leerproces versterken.
Samenwerken met ingenieurs en ontwerpers
Wanneer u twijfelt over een detail in een kraantekening, aarzel dan niet om contact op te nemen met de experts. Effectieve samenwerking kan u helpen misverstanden op te helderen en uw algehele begrip te verbeteren.
Stel specifieke vragen: Wanneer u met ingenieurs of ontwerpers spreekt, wees dan duidelijk over waar u hulp bij nodig heeft. In plaats van te vragen: "Kunt u deze tekening toelichten?", kunt u bijvoorbeeld vragen: "Kunt u in deze doorsnede de ruimte tussen de haak van de kraan en het dak verduidelijken?"
Leer het ontwerpproces kennen: Vraag ingenieurs naar de grondgedachte achter bepaalde ontwerpkeuzes, zoals materiaalkeuzes of structurele overwegingen. Als u begrijpt waarom bepaalde beslissingen worden genomen, krijgt u een dieper inzicht in het ontwerpproces.
Maak gebruik van samenwerkingstools: Veel ingenieurs gebruiken software zoals AutoCAD of Revit voor het maken van kraantekeningen. Als u op een digitaal platform werkt, maak uzelf dan vertrouwd met algemene hulpmiddelen zoals meet- of annotatiefuncties om effectief met ontwerpers te communiceren.
Wees proactief in de communicatie: Als u potentiële problemen in het ontwerp opmerkt, zoals afmetingen die te klein lijken of onduidelijke spelingen, breng deze dan vroegtijdig met het team ter sprake. Proactieve communicatie kan tijd besparen en fouten achteraf voorkomen.
Conclusie
Het begrijpen van kraanontwerptekeningen is essentieel om ervoor te zorgen dat kranen veilig en efficiënt worden geïnstalleerd en bediend. Deze tekeningen bieden gedetailleerde informatie over de structuur, componenten en functionaliteit van de kraan, waardoor ingenieurs, ontwerpers en operators weloverwogen beslissingen kunnen nemen over de installatie, het onderhoud en de veiligheid van de kraan.
Door kraantekeningen onder de knie te krijgen, kunt u:
Zorg voor een juiste kraaninstallatie: Kraanontwerptekeningen begeleiden de nauwkeurige positionering en installatie van componenten, waardoor kostbare fouten en vertragingen worden voorkomen.
Bevorderen van de veiligheid: Met een duidelijk inzicht in de kraanafmetingen, vrije ruimten en draagvermogens kunt u ervoor zorgen dat kranen in een veilige omgeving worden geïnstalleerd en binnen de grenzen van hun ontwerp worden gebruikt.
Optimaliseer de prestaties: Door belangrijke ontwerpelementen, zoals laadvermogens, balksterkten en hijsmechanismen, te interpreteren, kunt u ervoor zorgen dat de kraan functioneert zoals bedoeld, waardoor uitval van apparatuur wordt voorkomen en de levensduur wordt verlengd.
Uiteindelijk zijn kraantekeningen de blauwdruk voor veilig, effectief en efficiënt kraanwerk. Als u behoefte heeft aan een aangepast bovenloopkraanontwerp, neem dan gerust contact met ons op.
