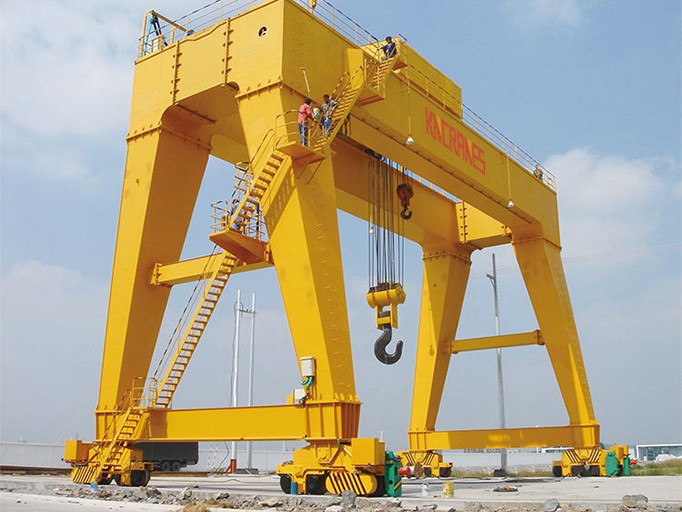

Portaalkranen zijn uitstekende werkplatforms voor veel industrieën en toepassingen. Dit artikel richt zich op portaalkranen in de categorie van één tot vijf ton. Klanten die overwegen een portaalkraan te kopen, moeten op het moment van aankoop de antwoorden op bepaalde vragen weten om de kraan op de juiste maat te kunnen bepalen. Dit artikel geeft antwoorden op deze vragen.
Hoogte en overspanning zijn twee belangrijke aspecten waarmee rekening moet worden gehouden.
Hoogteoverwegingen:
Laagste obstakel boven het werkgebied - Wat is het laagste object in het werkgebied dat door de portaalkraan wordt gebruikt en/of verplaatst? U moet ervoor zorgen dat de kraan kan worden gepositioneerd en verplaatst (indien nodig), dat deze het werkgebied kan betreden en verlaten en dat deze onder het laagste object direct boven het werkstation kan worden geïnstalleerd. Het laagste obstakel boven het hoofd kan een plafond, steunbalken, sprinklers, een deel van het HVAC-systeem, leidingen, leuningen, enz. zijn.
Totale hoogte:De totale hoogte van een portaalkraan omvat doorgaans de afstand van de grond (inclusief wielen) tot de bovenkant van de I-balk. Als de kraan een in hoogte verstelbaar model is met een hoogtebereik van 7' 6' tot 14'0' onder de I-balk, is de totale hoogte inclusief wielen het bereik van de metingen (laag tot hoog) plus de hoogte van de I-balk.
Hoogte onder de balk:De hoogte onder de balk wordt gemeten vanaf de grond tot de onderkant van de I-balk. Nogmaals, door de hoogte van de I-balk af te trekken van de totale hoogte, is de hoogte onder de I-balk gelijk.
Vereiste haakhoogte: Dit is misschien wel de belangrijkste hoogtevereiste. Het is de meting van de grond tot het hoogste punt aan de binnenkant van de onderkant van de haak wanneer de lading aan de haak is vastgemaakt. Houd rekening met de speling van de ketting, stroppen, enz. die worden gebruikt om de lading op te tillen.
Hefhoogte:Wagens en liften variëren in grootte en hoogte. Als de algemene hoogtebeperkingen strikt zijn, moet u mogelijk op zoek naar een combinatie van trolley en lift die voldoet aan uw 'lifthoogte'-vereisten. De totale hoogte van de wagen en lift tot aan de binnenkant van de onderste haak van de lift wordt de 'vrije hoogte' genoemd. De vrije hoogte wordt gemeten vanaf de onderkant van de trolleyrollen tot aan de binnenkant van de onderste haak van de lift (wanneer deze aan de trolley is bevestigd). Als u precies wilt zijn, kunt u de dikte van de flensdikte van de I-balk waarop de trolleyrollen rusten, toevoegen. Als u de hoogte wilt minimaliseren, zoek dan naar een wagen/lift met 'oogbevestiging'. Dit type trolley en lift worden boven op elkaar gemonteerd, waardoor ze minder ruimte innemen in een portaalconfiguratie.
Ketting druppel: Takels zijn verkrijgbaar met verschillende kettinglengtes. Kettingval is de hoeveelheid ketting die beschikbaar is voor het hijsen. Als de kettingval 15 voet is, dan is er bij volledige verlenging 15 voet bruikbare ketting van de takel tot de haak. Houd rekening met de plafondhoogtemetingen en de mogelijke noodzaak om onder het maaiveld te gaan bij het bepalen van de kettingvalvereisten. Stel bijvoorbeeld dat u een vereiste haakhoogte van 10' en een vrije ruimte van 2'6" voor de trolley en de takel hebt. Ten eerste moet de portaalkraan 12'6" onder de hoogte van de I-balk halen of overschrijden (10' haakhoogte + 2 '6" vrije ruimte). Als we een standaardkraan kiezen met een hoogte van 14' onder de I-balk, wat is dan de vereiste kettingval om een haakpunt 2' boven de vloer te bereiken? Antwoord: 14' min 2' 6" hoogte is gelijk aan een haakhoogte van 11' 6" (wat de vereiste haakhoogte van 10' overschrijdt). Daarom is de maximale haakhoogte 11' 6" min 2", wat overeenkomt met een kettingval van 9,6" die nodig is om een last 2" boven de vloer te bereiken. Gezien de populaire opties kan een kettingval van 3' worden gekozen. Dus zelfs als de hoogte onder de I-balk 14' is, hebt u slechts een standaard kettingval van 10' nodig om een haakpunt te bereiken 2' boven de vloer.
Hoogteverstelling: Voor modellen met een in hoogte verstelbare hoogte kunt u overwegen een hoogteverstelset te gebruiken, zodat u de hoogte van de balk eenvoudig kunt aanpassen. Voor stalen modellen kan de balk erg zwaar zijn, goed voor ongeveer een derde van het totale gewicht van de kraan. Voor eenvoudigere hoogteverstelling kunt u een aluminium kraan overwegen, die duurder is maar minder dan ? van het totale gewicht van een stalen kraan.
Overwegingen met betrekking tot veiligheidsafstand:
Er zijn twee metingen om op te letten voor de overspanning, of breedte, van een portaalkraan. De eerste is de totale breedte, wat simpelweg de lengte is van de buitenrand tot de buitenrand van de balken en poten. Portaalkranen hebben eindstops om te voorkomen dat de trolley van de balk en/of de voetplaat rolt (gebruikt wanneer de poten en de balk aan elkaar worden bevestigd en wanneer ze worden gelast), wat betekent dat de trolley niet over de volledige lengte van de balk rolt, en dit moet in acht worden genomen bij het bepalen van de vereiste balkbreedte. De 'bruikbare breedte' meet de afstand tussen de eindpunten waar de trolley aan beide kanten stopt. De bruikbare breedte is ongeveer 2,6 inch minder dan de volledige balkbreedte.
Capaciteit:Zorg ervoor dat de capaciteit van de takel niet groter is dan de capaciteit van de kraan of trolley. Idealiter zouden de kraan, trolley en pallet dezelfde capaciteit moeten hebben. Van boven naar beneden zou de capaciteit van de portaal gelijk moeten zijn aan of groter dan de capaciteit van de trolley, en de capaciteit van de trolley zou gelijk moeten zijn aan of groter dan de capaciteit van de takel. Alle componenten van het portaalsysteem zouden gelijk moeten zijn aan of groter moeten zijn dan het maximale laadgewicht - dit mag echter niet te veel worden overschreden. Kies de capaciteit die het dichtst bij de belasting ligt die de taak zal volbrengen. Bovenloopkranen worden meestal getest op 125% van hun nominale capaciteit, dus het is niet nodig om het te overdrijven.
Gewapend met deze kennis bent u nu klaar om een portaalkraan aan te schaffen.
