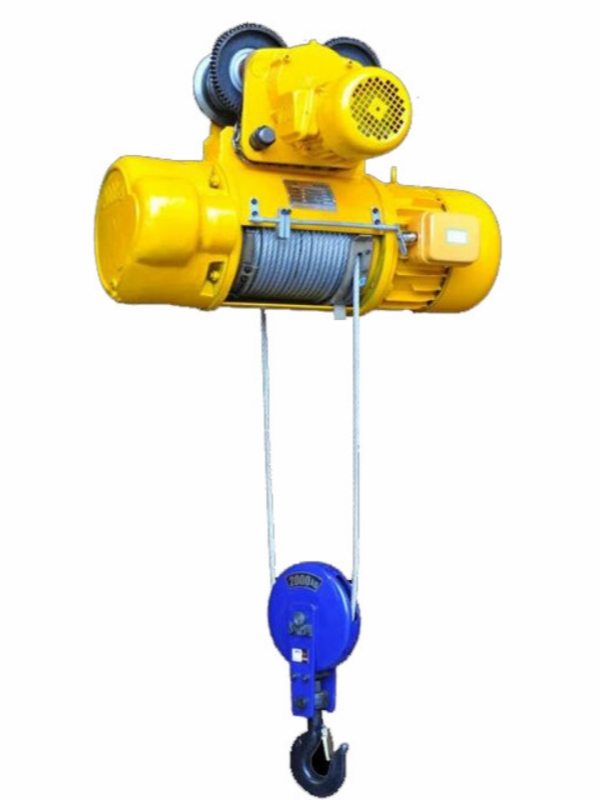

10 ton draad touw elektrische takel

Productoverzicht
De 10- ton draad touwtakel is een zwaar hefapparaat dat is ontworpen voor industriële toepassingen die nauwkeurige en efficiënte materiaalbehandeling vereisen. Gebouwd met een robuust stalen frame en krachtige motor, deze hijs zorgt voor duurzaamheid, betrouwbaarheid en soepele werking.

✅ Hoog laadvermogen-in staat om tot 10 ton (22, 000 lbs) op te tillen, waardoor het ideaal is voor zware industriële taken.
✅ Duurzaam draadtouw-uitgerust met een hoogwaardig gegalvaniseerd staaldraadtouw dat uitstekende slijtvastheid en een lange levensduur biedt.
✅ Krachtige motor-zeer efficiënte motor met thermische bescherming zorgt voor consistente prestaties en veiligheid.
✅ Soepel en nauwkeurige werking - Geavanceerd versnellingsbak en remsysteem bieden stabiele tillen en verlagen met minimale trillingen.
✅ Veiligheidsvoorzieningen-Bevat beveiliging van overbelasting, noodstopknop en limietschakelaars om overreis te voorkomen.
✅ Flexibele installatie - Geschikt voor gebruik op monorail trolleys, overhead kranen, portaalkranen en werkstation -liftsystemen.
✅ Aanpasbare opties - Beschikbaar in verschillende hefhoogten, snelheden en controleconfiguraties om aan verschillende applicatiebehoeften te voldoen.

Een 10- ton draadtouw elektrische takel bestaat uit verschillende belangrijke onderdelen en componenten, die elk een cruciale rol spelen bij het tillen en verplaatsen van zware belastingen. Hier zijn de belangrijkste componenten:

1. Hijsmechanisme
Draadtouw-Hoogste stalen touw dat de belasting heft en verlaagt.
Trommel - een gegroefde cilinder waar het draadtouw gewond en afgewikkeld is.
Motor - elektrische motor die stroom levert voor tillen.
Gearbox\/reducer - verzendt motorvermogen naar de trommel terwijl de snelheid en het verhogen van het koppel wordt verlaagd.
Remsysteem - Zorgt ervoor dat de belasting veilig blijft wanneer het tillen stopt.
2. Trolley -mechanisme (voor takels met trolleys)
Trolley frame - ondersteunt de takel en beweegt langs de balk.
Trolleywielen-Ren op de I-balk of rail.
Trolley -motor - drijft de trolleybeweging langs de balk aan.
Gearbox & Drive System - draagt ​​stroom over naar de wielen.
3. Haak- en load -behandeling
Haakblok-zware haak bevestigd aan een roterend blok.
Veiligheidsvergrendeling - Voorkomt het loslaten van accidentele belasting.
SHAVES (katrollen) - Leid het draadtouw en verminder de vereiste hefkracht.
4. Elektrisch systeem
Controlepaneel - Huizen elektrische componenten zoals contactoren, relais en stroomonderbrekers.
Hangbesturing \/ afstandsbediening - Hiermee kunnen operatoren de takelfuncties regelen.
Limietschakelaars-voorkomt overheffen en overbelasting.
5. Kenmerken van veiligheid en bescherming
Bescherming van overbelasting - voorkomt dat het tillen voorbij de nominale capaciteit van de takel.
Noodstopknop - stopt de werking onmiddellijk.
Thermische bescherming - voorkomt oververhitting van de motor.
Anti-weg systeem (optioneel)-Vermindert het slingeren van de belasting tijdens beweging.

• Draadkabel: Hoge sterkte staaldraad, meestal 6x37 of 6x19 constructie
• Haak: Een takelhaak voor een 10- ton draadtouw elektrische takel is een kritieke component die is ontworpen om de zware belastingen veilig op te tillen en te bevestigen.
• Het bedieningspaneel:

  Een bedieningspaneel voor een 10- ton draadtouw elektrische takel omvat meestal:

  Hoofdcontactor - regelt stroom naar de takelmotor.
  Controletransformator - Converteert de hoge spanning naar een lagere regelkleedspanning (bijv. 24V of 110V).
  Druk op de knop hanger of afstandsbediening - voor omhoog\/omlaag en links\/rechts reizen.
  Limietschakelaars-voorkomt overreis van de haak.
  Thermische overbelastingsrelais - beschermt de motor tegen oververhitting.
  Noodstop - Veiligheidsfunctie om het vermogen te verminderen in geval van nood.
  Inverter (VFD, optioneel) - Als variabele snelheidsregeling vereist is.

• Beperk schakelaars: Een limietschakelaar in een 10- ton draadtouw elektrische hijs is een veiligheidsapparaat dat voorkomt dat de haak of het laadblok niet verder reist dan de ontworpen limieten. Het zorgt voor veilige werking en voorkomt schade aan de takel of omliggende structuren.
• Remmen: De remmen van een 10- ton draadtouw elektrische hijs zijn een kritieke component om veiligheid en belastingregeling te garanderen.
• Veiligheidsfuncties:
• 1. Beveiliging van overbelasting
• Uitgerust met een overbelastingsbegrenzer om te voorkomen dat tillasten buiten de capaciteit van de nominale 10- ton voorkomen.
  Stopt automatisch de werking als de belasting de veilige limiet overschrijdt.
  2. Noodstopknop
  Onmiddellijke afsluiting van de takel in geval van nood.
  Hiermee kunnen operators snel alle beweging stoppen om ongevallen te voorkomen.
  3. Boven- en ondergrensschakelaars
  Voorkomt overreis van de haak door beweging te stoppen op de maximale en minimale veilige posities.
  Beschermt zowel de takel als de belasting tegen schade.
  4. Anti-drop en antislip-mechanisme
  Zorgt ervoor dat het touw veilig in de drumgroef blijft.
  Vermindert het risico dat de lading uitglijdt of onverwacht daalt.
  5. Thermisch beschermingssysteem
  Motor is uitgerust met een thermisch overbelastingsrelais om oververhitting te voorkomen.
  Sluit automatisch de takel af als de motortemperatuur de veilige niveaus overschrijdt.
• Huisvesting en frame:

  Huisvesting:
  De behuizing is de beschermende buitenste structuur van de takel. Het herbergt de belangrijkste componenten, zoals de motor-, versnellingsbak- en elektrische systemen, om schade door externe elementen te voorkomen en om een ​​soepele werking te garanderen.

  Materiaal: meestal gemaakt van hoogwaardig staal of gietijzer om duurzaamheid, sterkte en weerstand tegen slijtage te bieden.
  Ontwerp: het is meestal ontworpen om compact maar toch robuust te zijn om interne onderdelen te beschermen tegen puin, stof, vocht en harde omgevingscondities.
  Functie: de huisvesting houdt de interne componenten veilig en draagt ​​bij aan de algehele stabiliteit en integriteit van de takel.
  Kader:
  Het frame is de structurele basis die het gehele takelsysteem ondersteunt. Het houdt de motor, versnellingsbak en andere componenten op hun plaats en verdeelt de lading gelijkmatig.

  Materiaal: meestal geconstrueerd uit zwaar staal of legering voor hoge sterkte en om het gewicht en de belastingscapaciteit van de takel te weerstaan.
  Ontwerp: het frame is ontworpen om sterk en rigide te zijn om de zware belasting van een ton ton 10- te verwerken. Het moet ook lichtgewicht genoeg zijn om een ​​eenvoudige installatie en bediening mogelijk te maken.
  Functie: het biedt een veilige basis voor de bewegende delen van de takel en zorgt voor stabiliteit tijdens de werking.

Hoge hefcapaciteit: met een 10- ton capaciteit kan deze hijs zware belastingen verwerken, waardoor het ideaal is voor het tillen van grote machines, materialen en andere zware items in verschillende industriële toepassingen.

Verhoogde efficiëntie: elektrische takels zijn sneller dan handmatige takels, het verminderen van downtime en het verbeteren van de algehele productiviteit. Ze kunnen snel en consistent zware ladingen tillen.

Gebruiksgemak: elektrische takels zijn over het algemeen gemakkelijk te bedienen, waardoor de operator minder inspanning vereist in vergelijking met handmatige takels. Dit kan de vermoeidheid van de operator verminderen en de veiligheid verbeteren.

Veiligheidsvoorzieningen: veel 10- ton draadtouw elektrische takels worden geleverd met ingebouwde veiligheidsmechanismen, zoals overbelastingsbeveiliging, limietschakelaars en noodstopknoppen, waardoor het risico op ongevallen en schade aan zowel de takel als de belasting wordt verminderd.

Precisiebesturing: deze takels bieden een betere controle over het hefproces, waardoor operators de belastingen met hoge nauwkeurigheid kunnen verhogen en verlagen. Dit is vooral belangrijk bij het positioneren van belastingen in krappe ruimtes.

Duurzaamheid: draadtouwtakels zijn ontworpen voor langdurig gebruik en zijn bestand tegen harde werkomstandigheden. Het draadtouw zelf is sterk en duurzaam en biedt een hoge mate van betrouwbaarheid, zelfs onder zwaar gebruik.

Lagere arbeidskosten: met een 10- ton elektrische hijs, zijn er minder werknemers nodig om dezelfde taken uit te voeren, de arbeidskosten te verlagen en de algehele efficiëntie op de werkplek te verbeteren.

Compact ontwerp: veel elektrische takels zijn ontworpen om compact en ruimte-efficiënt te zijn, waardoor ze geschikt zijn voor omgevingen met beperkte ruimte, terwijl ze nog steeds een krachtige liftcapaciteit bieden.

Veelzijdigheid: deze takels kunnen worden gebruikt voor een breed scala aan taken, van het tillen van grote materialen in constructie tot het verplaatsen van machines en apparatuur in magazijnen, waardoor ze zeer veelzijdig zijn voor verschillende industrieën.

Laag onderhoud: elektrische takels vereisen meestal minder frequent onderhoud in vergelijking met handmatige alternatieven, wat bijdraagt ​​aan lagere downtime en onderhoudskosten

Een 10- ton draadtouw elektrische takel wordt vaak gebruikt voor het tillen van zware belastingen in verschillende industrieën. Hier zijn enkele typische toepassingen voor dit type takel:

Bouwplaatsen: gebruikt voor het tillen en verplaatsen van bouwmaterialen, zoals stalen balken, betonnen panelen en apparatuur. Het helpt bij het versnellen van bouwprojecten door zware ladingen op te tillen naar hogere vloeren.

Fabrieken en magazijnen: het wordt vaak gebruikt om zware machines, grote grondstoffen of afgewerkte producten te verplaatsen. In fabrieken worden deze takels gebruikt voor het monteren, laden en lossen van goederen.

Verzending en docking: in poorten worden elektrische takels gebruikt voor het laden en lossen van verzendcontainers, zwaar apparatuur en vracht. Ze zijn vooral handig voor het optillen van zware gewichten van schepen tot het dok en vice versa.

1. Ontwerp en planning
Specificatie Bepaling: de eerste stap is om de specificaties van de takel te bepalen, inclusief de hefcapaciteit (10 ton), stroomvereisten, afmetingen, veiligheidsvoorzieningen en alle benodigde aangepaste functies.
Selectie van materialen: staal voor het draadtouw, motorcomponenten, versnellingsbak en frame -materialen worden gekozen op basis van sterkte, duurzaamheid en gewicht.
2. De productie van belangrijke componenten
Graadtouwproductie:
Het draadtouw wordt geproduceerd met behulp van hoge sterkte stalen draden die aan elkaar zijn gedraaid. Voor een ton ton 10- moet het touw dik en duurzaam zijn.
Het draadtouw wordt vervolgens getest op treksterkte en flexibiliteit.
Motorfabricage:
De elektromotor, vaak een inductiemotor van eekhoornkooi, wordt vervaardigd. Het is geselecteerd om de hefcapaciteit en de snelheid van de takel af te handelen.
De behuizing van de motor is meestal gemaakt van gietijzer of staal voor duurzaamheid en de juiste warmtedissipatie.
Versnellingsbakproductie:
De versnellingsbak is ontworpen om de motorsnelheid te verminderen tot een geschikt niveau voor de werking van de takel. Het wordt vervaardigd met precisie-versnellings technieken en geassembleerd met hoogwaardige lagers en afdichtingen.
Frame -constructie:
Het frame is het structurele skelet van de takel, gemaakt van staal en is ontworpen om de motor, versnellingsbak en andere componenten vast te houden. Het is gelast en versterkt om zware werkbelastingen te hanteren.
3. Montageproces
Motor- en versnellingsbakconstructie: de motor is op de versnellingsbak gemonteerd en verbonden met het hefmechanisme van de takel.
Installatie van de draadtouw: het draadtouw wordt op de trommel of haspel gespoeld die is aangesloten op het hefmechanisme van de takel.
Integratie van het besturingssysteem:
De elektrische takel is uitgerust met een besturingssysteem, vaak een hangercontrole, zodat de operator de beweging van de takel kan regelen.
Het besturingssysteem omvat veiligheidsvoorzieningen zoals bescherming van overbelasting, noodstop en limietschakelaars om overheffen of schade te voorkomen.
4. Testen en kwaliteitscontrole
Laadtests: de takel ondergaat laadtests om ervoor te zorgen dat hij de 10- ton -liftcapaciteit kan verwerken. De motor-, versnellingsbak en het hefmechanisme worden grondig getest.
Veiligheidscontroles: de takel is gecontroleerd op de juiste functie voor het remmen van het remsysteem, de noodstop, overbelastingsbeveiliging en correcte bedrading van het besturingssysteem.
Definitieve inspectie: een gedetailleerde inspectie wordt gedaan om ervoor te zorgen dat de takel voldoet aan alle technische en veiligheidsnormen.
5. Verpakking en verzending
Na succesvolle testen en kwaliteitscontroles is de takel zorgvuldig verpakt voor verzending.
De verpakking omvat beschermende bedekkingen om schade tijdens het transport te voorkomen en er worden gedetailleerde handleidingen en veiligheidsinstructies verstrekt.
6. Ondersteuning na verkoop
Zodra de takel is geleverd, worden installatie- en operationele ondersteuning vaak verstrekt om ervoor te zorgen dat de takel correct is ingesteld en soepel functioneert.
Onderhoudsgidsen en tips voor probleemoplossing zijn meestal opgenomen om de klant te helpen de takel in goede werkende staat te houden.
